BBK LD2213SU Ver2
ЖК-телевизор с лампами CCFL, 22" (55 см), 1366x768, 2009 года
- Другие обозначения: LD2213SU Ver1, LD2213SU Ver3, LD2213SU
Состав телевизора LD2213SU Ver2
| Шасси | v.J2233M1L.C |
|---|---|
| Main board | MAIN_PCB L2M18(03) |
| Блок питания | LK-OP106001-013 |
| Матрица (панель) | LC220WXE-TBA1 // M216H1-L01 |
| Инвертор / LED-драйвер | LK-IN220417A |
| Планки подсветки | 4 Lamp CCFL |
| Микросхемы main board | SA7454 |
| ШИМ инвертора / драйвера | OB3302CP |
| Ключи инвертора | AO4946 |
| Тюнер | DWE7053BW |
| Управление | RC-B3-10 , RC-2214-D |
Другая ревизия LD2213SU Ver1: состав
Только то, что отличается от состава выше.
| Шасси | J2233M1.M |
|---|---|
| Main board | L2M25(03) // L2M18(03) |
| Блок питания | LK-OP106001-013 Rev1.1 E248439 |
| Матрица (панель) | M216H1-L01 RevC1 // LTA216AT01 |
| Инвертор / LED-драйвер | LK-IN220417A Rev1.5 CQC03001006425 |
| Микросхемы main board | SA7454 , MP1484EN (8) , DVD 00K102 , AM5888S |
| Тюнер | UVL7705VEAW1 |
| Управление | LT121K |
Типовые неисправности
Возможные неисправности
- Телевизор BBK LD2213SU не включается и совсем не подаёт никаких признаков работоспособности. Нет никакой реакции ни на пульт, ни на кнопки управления передней панели.
В подавляющем большинстве таких случаев неисправность обнаруживается в модуле питания LK-OP106001-013.
Необходимо замерить вторичные выходные напряжения питания, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных... а так же элементов Отрицательной Обратной Связи стабилизации. Микросхема ШИМ (PWM) так же может быть причиной неисправности силового ключа преобразователя и проверяется заменой.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностика материнской платы MAIN_PCB следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - SA7454 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Перед заменой тюнера DWE7053BW, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Владельцам телевизора LD2213SU рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Вариант LD2213SU Ver1
Возможные проявления неисправностей
- Телевизор BBK LD2213SU не включается совсем. Контрольные лампочки не светят и не мигают. На ПДУ и кнопки на панели управления не реагирует.
С подобными проявлениями неисправность скорее всего обнаружится в модуле питания LK-OP106001-013.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) . Проверяется только заменой на заведомо исправный.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностика материнской платы L2M25(03) следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем SA7454 , MP1484EN (8) , DVD 00K102 , AM5888S производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера UVL7705VEAW1 и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора BBK LD2213SU без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Вариант LD2213SU Ver3
Возможные проявления дефектов
- Телевизор BBK LD2213SU не включается, не реагирует на пульт и кнопки панели управления, не мигает никакими индикаторами.
Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания LK-OPI06001-013.
Необходимо замерить во вторичных цепях выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных... а так же элементов Отрицательной Обратной Связи стабилизации. Микросхема ШИМ (PWM) так же может быть причиной неисправности силового ключа преобразователя и проверяется заменой.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностика материнской платы L2M18(03) следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - MST9E19B-LF , EN25F40 , DVD: 00K102 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Неисправность тюнера UVL7705VEAW1 // AFT7/W102G устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Следует помнить! Попытки самостоятельного ремонта телевизора BBK LD2213SU, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Main board L2M18(03)
Плата L2M18(03). Процессор Mstar MST9U19B-LF. Прошивка хранится в SPI Flash EN25F40. Для этой платы есть ещё 4 прошивки от других моделей.
Вариант LD2213SU Ver1

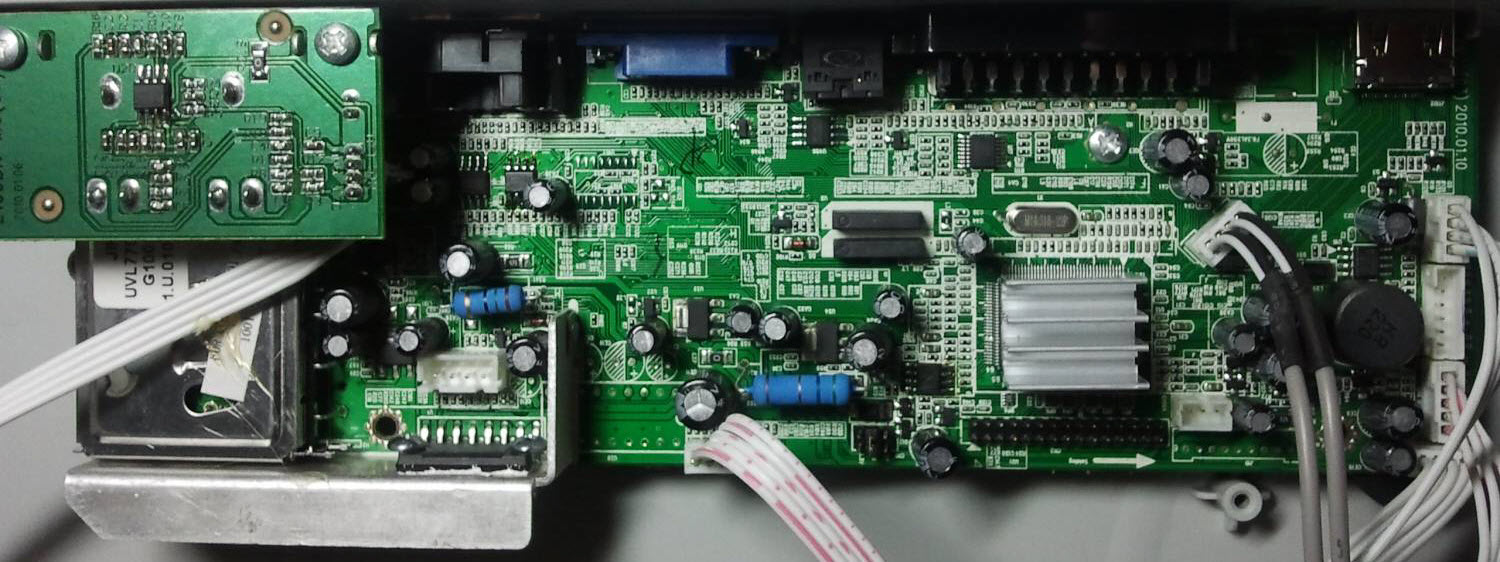

Внешний вид main board L2M25(03) показан на рисунке ниже:.jpg)
Вариант LD2213SU Ver3
Внешний вид main board L2M18(03) показан на рисунке ниже:.jpg)
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2007, 21 стр., 2,7 МБ
Скачать: Сервис-мануал и схема BBK BBK LD1913SU, LD2213SU L2M18.
Схема инвертора LK-IN220417A
Прошивки для BBK LD2213SU Ver2
- LD2213SU, EN25F40 L2M25(03), CRC A66FBE42, 166 КБ
- LD2213SU, 24С32, EN25F40 L2M25(03), CRC A647C7F8, 167 КБ
- LD2213SU, EN25F40 L2M25(05), CRC 44AFFAD3, 168 КБ
- LD2213SU, F40-100GCP L2M25(05), CRC 44AFFAD3, 168 КБ
- LD2213SU, 24C32, 25F40 L2M18(03), CRC E8D052CB, 171 КБ
- LD2213SU, F40-100GCP L2M23(02), CRC 6001E0C2, 169 КБ
Характеристики BBK LD2213SU Ver2
ЖК, 720p HD, диагональ 22" (55 см), HDMI, USB,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 22" (55 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 400 кд/м2 |
| Контрастность | 1000:1 |
| Угол обзора | 170° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | WMA, MPEG4, VideoCD, SVCD, Picture CD, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Каналов в памяти | 100 |
| Телетекст | нет |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Разъём наушников | есть |
Разъёмы
| Входы | компонентный, SCART, RGB, VGA, HDMI, USB |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | 5.1 кг |
| Крепление на стену | есть |
| Потребление от сети | 60 Вт |
Другие модели на main board L2M18(03)
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю BBK LD2213SU Ver2
LCD-телевизоры BBK с флуоресцентной ламповой подсветкой CCFL, большое количество которых было продано на территории РФ, находятся в настоящее время в эксплуатации, ремонтопригодны и обслуживаются в любых телевизионных мастерских и сервисных центрах. Телевизоры BBK ранних годов выпуска изготовлены преимущественно в Китае.
Техническое описание
LCD-телевизор BBK LD2213SU с ЖК-дисплеем LC220WXE-TBA1, размером по диагонали 22" (55 см) формата 16:9. Яркость свечения экрана 400 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1000:1.
Матрица LC220WXE-TBA1 и программное обеспечение платы main board L2M18(03) реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: WMA, MPEG4, VideoCD, SVCD, Picture CD, JPEG. Стереозвук реализуется двумя встроенными динамиками. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), компонентный, SCART, RGB, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 60 Вт. Блок питания LK-OP106001-013.
Габаритные размеры: 530x399x170 мм.
Масса телевизора: 5.1 кг.
Внимание! Панель LC220WXE-TBA1 LCD-телевизора BBK LD2213SU является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям BBK LD2213SU
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если BBK LD2213SU не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если BBK LD2213SU не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если BBK LD2213SU завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора BBK LD2213SU требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC220WXE-TBA1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре BBK по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
