Ремонт телевизора ASANO 50LF7010T
| Диагональ экрана: | 49.5" (126 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1920x1080 |
| LED подсветка: | есть |
| Smart: | есть. Поддержка Wi-Fi - есть |
| Операционная система: | Android |
| Поддержка HD: | 1080p Full HD |
| Яркость: | 310 кд/м2 |
| Контрастность: | 1200:1 |
| Прогрессивная развёртка: | есть |
| Цифровой тюнер: | DVB-T, DVB-T2, DVB-C |
| Количество каналов: | 499 |
| Телетекст: | есть |
| Мультимедиа: | MP3, MPEG4, HEVC (H.265), Xvid, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 14 Вт (2х7 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV, компонентный, VGA, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi |
| Разъём наушников: | есть |
| Вес телевизора: | с подставкой: 9.2 кг без подставки: 8.9 кг |
| Размеры: | с подставкой 1121x688x224 мм без подставки 1121x647x83 мм |
| Потребление от сети: | 88 Вт |
ASANO LED
Model: 50LF7010T
Chassis/Version: TP.SK516S.PC821
Panel: PT500GT02-5 / VER1.0
LED backlight: MS-L4169
T-CON: N2THK500UHDGT02-5_K1.0 ; KV7636-VPP
LED driver (backlight): integrated into MainBoard
Power Supply (PSU): integrated into MainBoard
PWM Power: PFC & DC-DC
MOSFET Power: TO-252
MainBoard: TP.SK516S.PC821
IC MainBoard: CPU: MT9256, eMMC: KLM8G1GETF, AUDIO, DC/DC
Тuner: DVBT/T2/C
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор ASANO 50LF7010T не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
В таких случаях часто неисправным оказывается
общий источник питания — преобразователь AC/DC напряжения сети, который совмещён с элементами основной платы TP.SK516S.PC821.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (TO-252) и выпрямительные диоды.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PFC & DC-DC, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) MS-L4169, реже неисправным оказывается LED-драйвер.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы TP.SK516S.PC821 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU: MT9256, eMMC: KLM8G1GETF, AUDIO, DC/DC. Неисправные компоненты следует заменить.
Перед заменой тюнера DVBT/T2/C, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора ASANO 50LF7010T без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Дополнительно по ремонту MainBoard
Плата TP.SK516S.PC821 от производителя CVTE Dream-Future.
Процессор MT9256 от MediaTek.
64-bit SoC MediaTek MT9256 имеет 4 ядра ARM Cortex-A55@1.1GHz и графический процессор GPU Mali-G31 MP2.
Напряжение питания ядер процессора CPU 0.95 & 1.0V.
Оперативная память встроена в SoC DDR3 1GB.
Прошивка хранится в микросхеме eMMC 8GB, например KLM8G1GETF-B041.

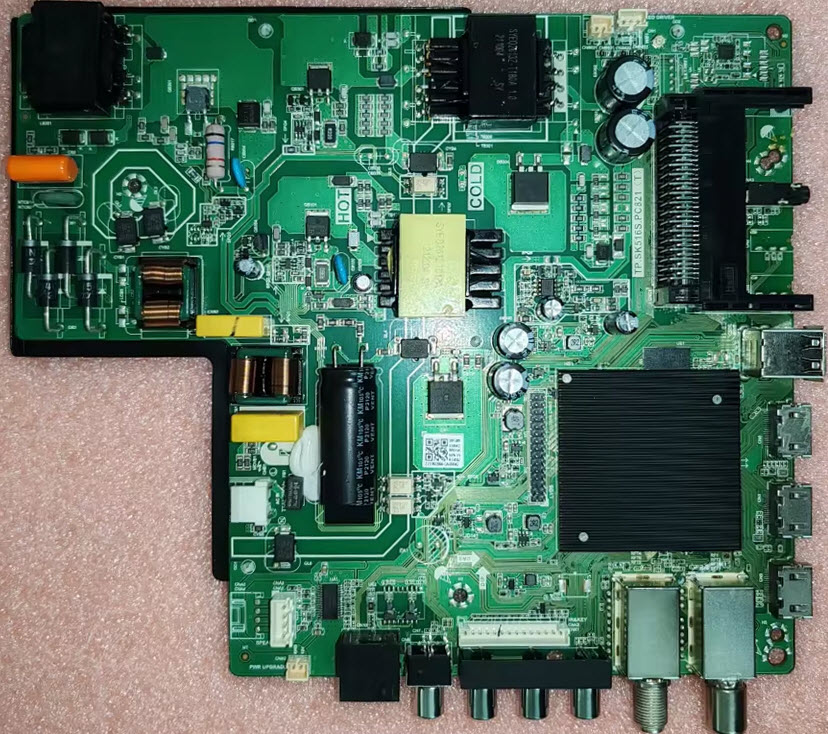

Внешний вид MainBoard TP.SK516S.PC821 показан на рисунке ниже:
Основные особенности устройства ASANO 50LF7010T:
Установлена матрица (LED-панель) PT500GT02-5 / VER1.0.
В управлении матрицей используется Тайминг-Контроллер (T-CON) N2THK500UHDGT02-5_K1.0.
Для питания светодиодов подсветки MS-L4169 используется преобразователь, совмещённый с основной платой TP.SK516S.PC821.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PFC & DC-DC и силовых ключей типа TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль TP.SK516S.PC821, с применением микросхем CPU: MT9256, eMMC: KLM8G1GETF, AUDIO, DC/DC и других.
Тюнер DVBT/T2/C обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
PT500GT02-5
Начало производства: :
2021
Brand: HKC
Model: PT500GT02-5
Diagonal Size: 50"
Resolution: 3840(RGB)×2160, UHD, 16:9
Refresh Rate: 60Hz
Contrast: 5000:1 (Typ.) (TM)
Surface: Antiglare (Haze 3%), Hard coating (3H)
Weight: 2.20Kgs (Typ.)
Display Area
: 1095.84(W)×616.41(H) mm
Outline Size
: 1106.84(W)×627.9(H)×1.38(D) mm
Brightness
: 0 cd/m²
Display Colors
: 16.7M, 72% NTSC
Driver IC: Driver IC: COF Built-in 12 source chips
Interface CEDS, 136 pins Connector
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
