Ремонт телевизора ARTEL UA43H3401
ARTEL LED
Model: UA43H3401
Chassis/Version: 5RT41AB
Panel: PT430CT03-14
LED backlight: JL.D43071330-004ES-M_V01
T-CON: PT430CT03-14-C-4
LED driver (backlight): integrated into MainBoard
PWM LED driver: MP3398A TSSOP-16
MOSFET LED driver: NCE1507AK
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: 70S360P7
MainBoard: TPD.RT2841A.PB782 (T)
IC MainBoard: CPU: RT2841AS, eMMC: 8GTF4R, Audio: SN5805
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- ARTEL UA43H3401 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
В таких случаях часто неисправным оказывается
общий источник питания — преобразователь AC/DC напряжения сети, который совмещён с элементами основной платы TPD.RT2841A.PB782.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (70S360P7) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок JL.D43071330-004ES-M_V01.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока с максимальным напряжением до 200 вольт.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы TPD.RT2841A.PB782 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU: RT2841AS, eMMC: 8GTF4R, Audio: SN5805 производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера DVBT/T2/C & SAT. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора ARTEL UA43H3401 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Дополнительно по ремонту MainBoard
Плата TPD.RT2841A.PB782 от производителя CVTE Dream-Future.
Процессор RTD2841A от RealTek.
64-bit SoC RealTek RTD2841A имеет 4 ядра ARM Cortex-A53 и графический процессор GPU Mali-450 MP2.
Напряжение питания ядер процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3.
Прошивка хранится в микросхеме eMMC 8 GB, например H26M41204HPR.

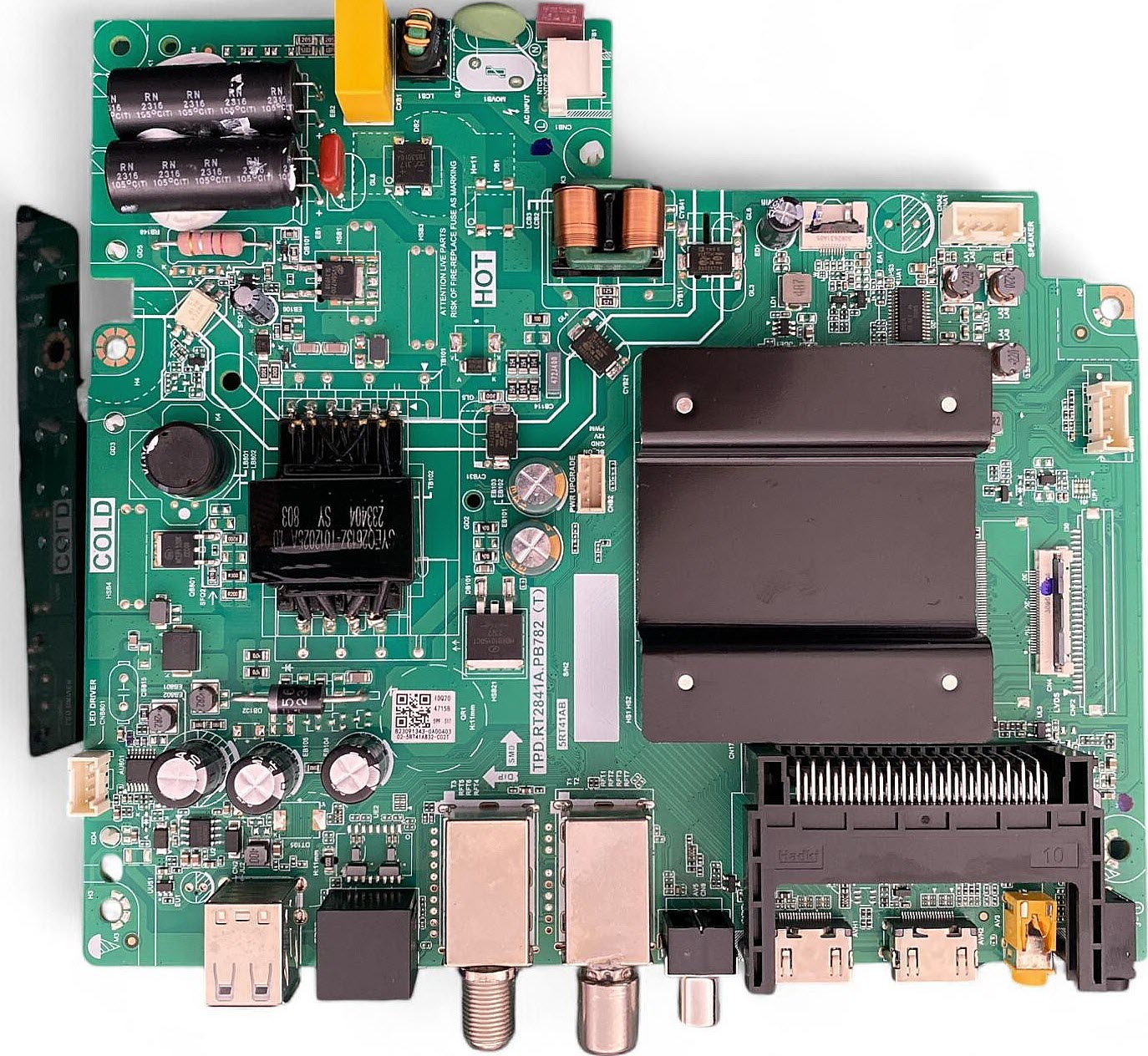

Внешний вид MainBoard TPD.RT2841A.PB782 показан на рисунке ниже:
Основные особенности устройства ARTEL UA43H3401:
Установлена матрица (LED-панель) PT430CT03-14.
В управлении матрицей используется Тайминг-Контроллер (T-CON) PT430CT03-14-C-4.
Для питания светодиодов подсветки JL.D43071330-004ES-M_V01 используется преобразователь, совмещённый с основной платой TPD.RT2841A.PB782, управляется ШИМ-контроллером MP3398A TSSOP-16. В качестве силовых элементов LED-драйвера применяются ключи типа NCE1507AK.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа 70S360P7.
MainBoard - основная плата (материнская плата) представляет собой модуль TPD.RT2841A.PB782, с применением микросхем CPU: RT2841AS, eMMC: 8GTF4R, Audio: SN5805 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
PT430CT03-14
Начало производства: 2020
Brand: HKC
Model: PT430CT03-14
Diagonal Size: 43"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 1920(RGB)×1080, FHD 51PPI
Active Area: 940.896(W)×529.254(H) mm
Frequency: 70.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 1.60.Kgs
Contrast: 1200:1 (Typ.)
Work Mode: HIS, Normally Black, Transmissive
Driver IC: COF Built-in 6 source chips
Signal Type: LVDS (2 ch, 8-bit) , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
