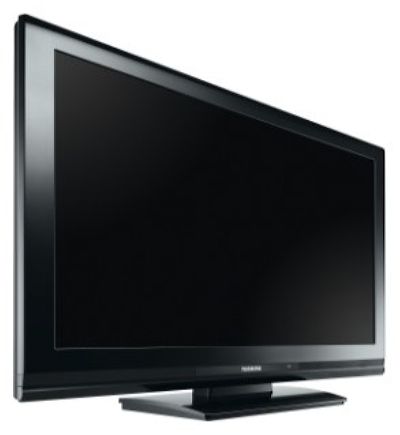

Телевизор TOSHIBA 40XV550PR

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора TOSHIBA 40XV550PR. Информация по ремонту для пользователей ниже на странице.

Торговая марка: TOSHIBA, модель: 40XV550PR.
Коротко от телевизоре: LCD, 40", 1920x1080, 1080p Full HD, звук: 20Вт, разъёмов HDMI: 3.

В составе используется MainBoard STX40E VTV-L40108 и LCD-panel LTA400HA07.
Блок питания (PSU) FSP238-4F03 (PK101V0750I) & FSP272-4F02 (PK101V0930I) Power Supply.

TV TOSHIBA

Model: 40XV550PR

Телевизор TOSHIBA 40XV550PR

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2009
Размер экрана по диагонали: 40" (102 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Матрица: LTA400HA07
Поддержка HD: 1080p Full HD
Контрастность: 3000:1
Контрастность динамическая: 30000:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3
Вес телевизора: с подставкой: 18 кг
без подставки: 16.3 кг
Размеры с подставкой: 997x684x277 мм
Размеры без подставки: 997x635x96 мм

LCD-телевизоры TOSHIBA с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации у населения, подлежат ремонту и могут обслуживаться в любых телевизионных мастерских и сервисных центрах.

Техническое описание

LCD-телевизор TOSHIBA 40XV550PR с ЖК-дисплеем LTA400HA07, размером по диагонали 40" (102 см) формата 16:9. Отношение максимальной яркости к минимальной (контрастность) составляет 3000:1. Динамическая контрастность 30000:1 достигается специальным контролем работы подсветки.
Матрица LTA400HA07 и программное обеспечение платы MainBoard STX40E реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.

Используется блок питания FSP238-4F03.

Габаритные размеры: с подставкой 997x684x277 мм, без подставки 997x635x96 мм.

Масса телевизора: с подставкой: 18 кг, без подставки: 16.3 кг.

Внимание! Панель LTA400HA07 LCD-телевизора TOSHIBA 40XV550PR является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям TOSHIBA 40XV550PR

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если TOSHIBA 40XV550PR не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если TOSHIBA 40XV550PR не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если TOSHIBA 40XV550PR завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора TOSHIBA 40XV550PR требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели LTA400HA07. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TOSHIBA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

Если у TOSHIBA 40XV550PR нет изображения, но есть звук, может не работать подсветка дисплея LTA400HA07. Это может быть вызвано неисправностью ламп CCFL (EEFL), либо источника их питания - инвертора.
Для замены ламп требуется разборка LCD-панели LTA400HA07 - процесс, требующий от мастера повышенной квалификации.
Не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей.

В случае если нет изображения, а подсветка есть - экран, при включении, становится чуть светлее. В этом случае неисправность так же может быть внутри панели - повреждения шлейфов или планок. Но может оказаться неисправным T-CON или MainBoard STX40E.
В первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom. Если всё в норме, необходимо отследить осциллографом прохождение сигналов LVDS от MainBoard STX40E, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
