Телевизор TOSHIBA 32R3500PR

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: TOSHIBA, модель: 32R3500PR.
Коротко от телевизоре: LCD, 32", 1366x768, 720p HD, звук: 20Вт, разъёмов HDMI: 2.

В составе используется MainBoard PE0465 V28A0005850 и LCD-panel T315XW02 VF.
Блок питания (PSU) PE0391 V28A00053101 Power Supply.

TV TOSHIBA

Model: 32R3500PR

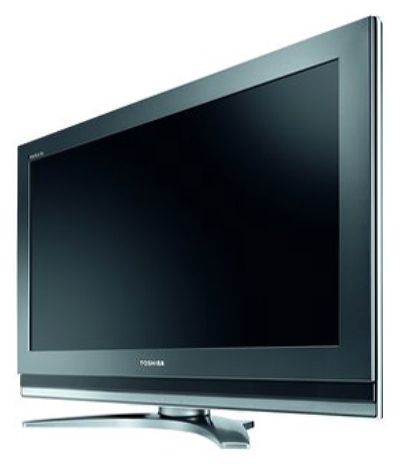

Телевизор TOSHIBA 32R3500PR

Дополнительные функции изображения:
Мультиэкран.

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2007
Размер экрана по диагонали: 32" (81 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Частота обновления: 100 Гц
Матрица: T315XW02 VF
Поддержка HD: 720p HD
Контрастность: 1800:1
Контрастность динамическая: 9000:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x2, компонентный, SCART x2, RGB, VGA, HDMI x2
Вес телевизора: с подставкой: 16 кг
без подставки: 14.1 кг
Размеры с подставкой: 800x592x284 мм
Размеры без подставки: 800x545x116 мм
Потребление от сети: 146 Вт

LCD-телевизоры TOSHIBA с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации у населения, подлежат ремонту и могут обслуживаться в любых телевизионных мастерских и сервисных центрах.

Техническое описание

LCD-телевизор TOSHIBA 32R3500PR с ЖК-дисплеем T315XW02, размером по диагонали 32" (81 см) формата 16:9. Отношение максимальной яркости к минимальной (контрастность) составляет 1800:1. Динамическая контрастность 9000:1 достигается специальным контролем работы подсветки.
Матрица T315XW02 и программное обеспечение платы MainBoard PE0465 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART x2, RGB, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024.

Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 146 Вт. Блок питания PE0391.

Габаритные размеры: с подставкой 800x592x284 мм, без подставки 800x545x116 мм.

Масса телевизора: с подставкой: 16 кг, без подставки: 14.1 кг.

Внимание! Панель T315XW02 VF LCD-телевизора TOSHIBA 32R3500PR является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям TOSHIBA 32R3500PR

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если TOSHIBA 32R3500PR не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если TOSHIBA 32R3500PR не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если TOSHIBA 32R3500PR завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора TOSHIBA 32R3500PR требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели T315XW02 VF. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TOSHIBA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

Если у TOSHIBA 32R3500PR нет изображения, но есть звук, может не работать подсветка дисплея T315XW02 VF. Это может быть вызвано неисправностью ламп CCFL (EEFL), либо источника их питания - инвертора.
Для замены ламп требуется разборка LCD-панели T315XW02 - процесс, требующий от мастера повышенной квалификации.
Не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей.

В случае если нет изображения, а подсветка есть - экран, при включении, становится чуть светлее. В этом случае неисправность так же может быть внутри панели - повреждения шлейфов или планок. Но может оказаться неисправным T-CON или MainBoard PE0465.
В первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom. Если всё в норме, необходимо отследить осциллографом прохождение сигналов LVDS от MainBoard PE0465, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
