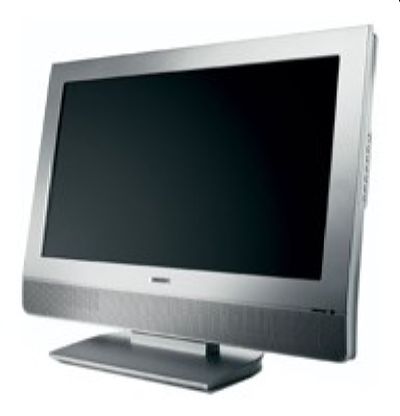

Телевизор TOSHIBA 17WL46G

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: TOSHIBA, модель: 17WL46G.
Коротко от телевизоре: LCD, 17", 1280x768, звук: 6 Вт.

Помощь в ремонте. Доступен документ PDF.

Service Manuals with Schematic Diagrams 48 страниц 2003 г. на модели 17WL46, 23WL46 (17WL46E, 23WL46E, 17WL46G, 23WL46G, 23WL46R).

Скачать документ 17WL46 17MB08-3 Chassis в архиве (2 Мб).

TV TOSHIBA

Model: 17WL46G

Телевизор TOSHIBA 17WL46G

Дополнительные функции звука:
Объемный звук.

Основные технические характеристики:

TV LCD Год выпуска модели: 2003
Размер экрана по диагонали: 17"
Формат экрана: 16:9
Максимальное разрешение: 1280x768
Яркость: 450 кд/м2
Контрастность: 400:1
Угол обзора: 176°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: нет
Звук стерео: есть
Мощность звука: 6 Вт (2x3Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV

LCD-телевизоры TOSHIBA с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации у населения, подлежат ремонту и могут обслуживаться в любых телевизионных мастерских и сервисных центрах.

Техническое описание

LCD-телевизор TOSHIBA 17WL46G с ЖК-дисплеем, размером по диагонали 17" формата 16:9. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 400:1. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC.
Мощность акустической системы звука 6 Вт (2x3Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV. Предусмотрен выход для подключения наушников.

Внимание! Панель LCD-телевизора TOSHIBA 17WL46G является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям TOSHIBA 17WL46G

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если TOSHIBA 17WL46G не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если TOSHIBA 17WL46G не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если TOSHIBA 17WL46G завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора TOSHIBA 17WL46G требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TOSHIBA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

Если у TOSHIBA 17WL46G нет изображения, но есть звук, может не работать подсветка дисплея. Это может быть вызвано неисправностью ламп CCFL (EEFL), либо источника их питания - инвертора.
Для замены ламп требуется разборка LCD-панели - процесс, требующий от мастера повышенной квалификации.
Не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей.

В случае если нет изображения, а подсветка есть - экран, при включении, становится чуть светлее. В этом случае неисправность так же может быть внутри панели - повреждения шлейфов или планок. Но может оказаться неисправным T-CON или MainBoard.
В первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom. Если всё в норме, необходимо отследить осциллографом прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
