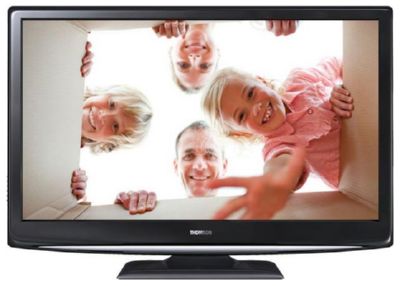

Телевизор THOMSON 32HR5230
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...
Ремонт телевизора THOMSON 32HR5230. Информация по ремонту для пользователей ниже на странице.
Торговая марка: THOMSON, модель: 32HR5230.
Коротко от телевизоре: LCD, 32", 1366x768, 720p HD, есть PIP, звук: 10Вт, разъёмов HDMI: 3.
В составе используется MainBoard 08-MT21006-MA300AA и LCD-panel LTA320AP02.
Блок питания (PSU) 40-PWL32B-PWD1XG Power Supply.
TV THOMSON
Model: 32HR5230
Цвет корпуса - черная передняя панель с серебристым оформлением.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| TV LCD | Год выпуска модели: 2010 |
| Размер экрана по диагонали: | 32" (81 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1366x768 |
| Матрица: | LTA320AP02 |
| Кадр в кадре (PIP): | есть |
| Поддержка HD: | 720p HD |
| Яркость: | 500 кд/м2 |
| Контрастность динамическая: | 25000:1 |
| Угол обзора: | 178° |
| Время отклика пикселя: | 8 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Количество каналов: | 99 |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p |
| Мультимедиа: | JPEG |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 10 Вт (2х5 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, компонентный, SCART x2, RGB, VGA, HDMI x3, USB |
| Вес телевизора: | с подставкой: 12 кг без подставки: 11.6 кг |
| Размеры с подставкой: | 796x570x222 мм |
| Размеры без подставки: | 796x535x91 мм |
| Потребление от сети: | 100 Вт |
LCD-телевизоры THOMSON с флуоресцентной ламповой подсветкой CCFL, большое количество которых было продано на территории РФ, находятся в настоящее время в эксплуатации, в достаточной степени ремонтопригодны и обслуживаются в телевизионных мастерских и сервисных центрах.
Техническое описание
LCD-телевизор THOMSON 32HR5230 с ЖК-дисплеем LTA320AP02, размером по диагонали 32" (81 см) формата 16:9. Яркость экрана 500 кд/м² обеспечивается подсветкой лампами CCFL(EEFL). Динамическая контрастность 25000:1 достигается специальным контролем работы подсветки в зависимости от яркости сюжета.
Матрица LTA320AP02 и программное обеспечение платы MainBoard 08-MT21006-MA300AA реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Формирование цифрового сигнала (графический формат) производится в стандартах 480i, 480p, 576i, 576p, 720p. Поддерживаются форматы мультимедиа: JPEG.
Мощность акустической системы звука 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART x2, RGB, VGA, HDMI x3, USB. Предусмотрен разъём для подключения наушников. Для подключения ноутбука или компьютера используется стандартный разъём VGA (D-Sub 15). Данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 100 Вт. Блок питания 40-PWL32B-PWD1XG.
Габаритные размеры: с подставкой 796x570x222 мм, без подставки 796x535x91 мм.
Масса телевизора: с подставкой: 12 кг, без подставки: 11.6 кг.
Внимание! Панель LTA320AP02 LCD-телевизора THOMSON 32HR5230 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям THOMSON 32HR5230
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если THOMSON 32HR5230 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если THOMSON 32HR5230 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если THOMSON 32HR5230 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора THOMSON 32HR5230 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LTA320AP02. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре THOMSON по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Отсутствие изображения при наличии сигнала у THOMSON 32HR5230 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) LTA320AP02, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.
Часто для ремонта подсветки требуется разборка LCD-панели LTA320AP02 - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).
Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard 08-MT21006-MA300AA, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard 08-MT21006-MA300AA, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
