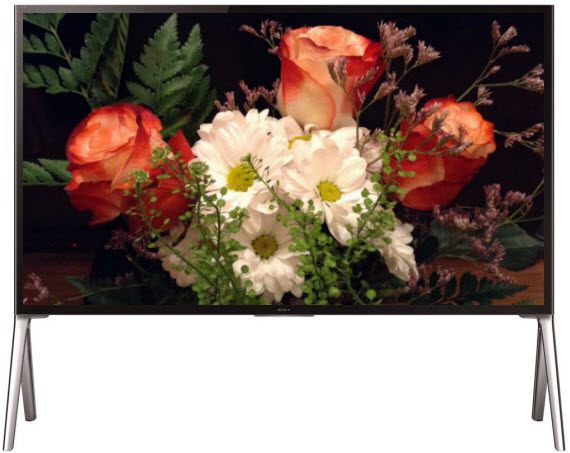

Телевизор SONY KD-85X9505B

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: SONY, модель: KD-85X9505B.
Коротко от телевизоре: ЖК, подсветка LED, 85", 3840x2160, 4K UHD, 3D, есть PIP, DVR, звук: 40Вт, разъёмов HDMI: 4, доступ в Интернет, Wi-Fi, Smart TV.

На сайте Sony есть прошивка (Firmware) - обновление программного обеспечения до версии 3.004 от 21 марта 2017 г. Подробнее...

Доступна для скачивания документация по ремонту на странице ниже.

TV SONY

Model: KD-85X9505B

Телевизор SONY KD-85X9505B

Дополнительные функции изображения:
Мультиэкран. True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

Smart 3D UHD Год выпуска модели: 2014
Размер экрана по диагонали: 85" (216 см)
Формат экрана: 16:9
Максимальное разрешение: 3840x2160
Частота обновления: 800 Гц
Матрица: V850DK1-KD1
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Кадр в кадре (PIP): есть
Поддержка HD: 4K UHD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 40 Вт (4x10 Вт)
Разъём наушников: есть
Интерфейс: AV, компонентный, SCART, RGB, VGA, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n
Вес телевизора: с подставкой: 73.7 кг
без подставки: 70.8 кг
Размеры с подставкой: 1957x1576x591 мм
Размеры без подставки: 1954x1150x103 мм

TRILUMINOS™ Display; Live football Mode; 4К X-Reality PRO; X-tended Dynamic Range PRO; возможность подключения беспроводного сабвуфера;

Помощь в ремонте. Доступен документ PDF.

Service Manual 30 страниц 2014 г. на модели KDL-32W700B, KDL-40W607B, KDL-40W580B, KDL-40W609B, KDL-40W700C, KDL-48W730C, KDL-40W590B, KDL-42W700B, KDL-42W800B, KDL-48W580B, KDL-40W600B, KDL-48W590B, KDL-40W600B, KDL-48W600B, KDL-40W605B, KDL-48W605B, KDL-48W607B, KDL-48W609B, KDL-48W700C, KDL-50W700B, KDL-50W790B, KDL-50W800B, KDL-50W805B, KDL-32W700C, KDL-55W700B, KDL-55W790B, KDL-55W800B, KDL-55W807B, KDL-55W950B, KDL-55W955B, KDL-55W957B, KDL-60W605B, KDL-60W607B, KDL-60W610B, KDL-60W630B, KDL-60W840B, KDL-60W850B, KDL-60W855B, KDL-60W857B, KDL-65W950B, KDL-65W955B, KDL-70W830B, KDL-70W840B, KDL-70W850B, KDL-70W855B, KDL-70W856B, KDL-70W857B, KDL-43W780C, KDL-42W815B, KDL-42W817B, KDL-42W828B, KDL-48WM15B, KDL-60WM15B, KDL-55X830B, XBR-85X955B, KDL-65X830B, XBR-85X957B, KDL-70X830B, XBR-49X850B, XBR-49X855B, XBR-55X800B, XBR-55X850B, XBR-55X855B, XBR-55X900B, XBR-55X905B, XBR-65X800B, XBR-65X850B, XBR-65X855B, XBR-65X857B, XBR-65X900B, XBR-65X905B, XBR-65X907B, XBR-65X950B, XBR-65X955B, XBR-70X850B, XBR-70X855B, XBR-79X900B, XBR-79X905B, XBR-79X907B, XBR-85X950B, XBR-85X955B, KD-49X8500B, KD-65X9500B, KD-70X8500B, KD-55X8500B, KD-75S9000B, KD-79X9000B, KD-85X9500B, KD-65S9000B, KD-65X8500B, KD-49X8500B, KD-55X8000B, KD-55X8500B, KD-55X9200B, KD-65X8500B, KD-55X9000B, KD-65X9200B, KD-65S9000B, KD-65X9500B, KD-65S9000B, KD-65X9500B, KD-65X8000B, KD-70X8500B, KD-70X8500B, KD-75S9000B, KD-79X9000B, KD-85X9500B, KD-49X8505B, KD-55X8505B, KD-55X9005B, KD-65S9005B, KD-65X8505B, KD-65X9005B, KD-65X9505B, KD-70X8505B, KD-75S9005B, KD-79X9005B, KD-85X9505B.

Скачать документ RB2G CHASSIS & RB2T CHASSIS в архиве (1.1 Мб).

Современные LED-телевизоры SONY, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Малайзии, либо в Словакии (г. Нитра / Трнава). Качество и надёжность их достаточно высоки, соответственно цене.

Техническое описание

Телевизор SONY KD-85X9505B с ЖК-дисплеем V850DK1-KD1, размером по диагонали 85" (216 см) формата 16:9. В LCD-панели применяется задняя подсветка из светодиодов Direct LED.
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Матрица V850DK1-KD1 и программное обеспечение основной платы MainBoard способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD.
Телевизор KD-85X9505B оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG.
Мощность акустической системы звука 40 Вт (4x10 Вт). Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, VGA, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 1360x768, 1920x1080, 3840x2160. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.

Габаритные размеры: с подставкой 1957x1576x591 мм, без подставки 1954x1150x103 мм.

Масса телевизора: с подставкой: 73.7 кг, без подставки: 70.8 кг.

Внимание! Панель V850DK1-KD1 LED-телевизора SONY KD-85X9505B является самым дорогим его элементом.
Не допускайте ударов по стеклу и чрезмерного давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание любой жидкости на экран. Иногда одной капли воды достаточно, если она стечёт вниз по стеклу на шлейфы, телевизор может стать неремонтопригодным.

Рекомендации пользователям SONY KD-85X9505B

При проявлении любых неисправностей, в первую очередь, целесообразно вспомнить о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне). В них указаны адреса Авторизованных Центров обслуживания.

Если SONY KD-85X9505B не включается или отключается, следует проверить исправность розеток и удлинителей в местах подключения телевизора к сети.

В случае если SONY KD-85X9505B не реагирует на пульт, но работают кнопки управления на панели, есть вероятность неисправности пульта управления (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных каналов, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенного оборудования, либо уточнить у оператора об исправности кабельных сетей.
Убедиться в работоспособности телевизора можно от других внешних устройств.

Если нет звука только при просмотре аналоговых (кабельных) программ телевидения, следует проверить в настройках систему передачи звука. Для России действует стандарт D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SONY KD-85X9505B завис при работе, не реагирует на пульт и на кнопки панели управления, иногда помогает перезагрузка процессора (Reset). Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 20-30 секунд включить его вновь.

Если разбит или треснул экран

Экран LED телевизора SONY KD-85X9505B требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Небезопасно так же чрезмерное давление на поверхность экрана по любой части площади.

При механических повреждениях экрана требуется замена LED панели V850DK1-KD1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

В случаях, когда у SONY KD-85X9505B нет изображения, а звук есть, часто не работает подсветка дисплея.
В LED-телевизорах обычно неисправными оказываются светодиоды внутри панели, и реже LED-драйвер.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Замена светодиодов требует разборки панели V850DK1-KD1. Такие работы не рекомендуем самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей, тем более, в домашних условиях.

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а у открытого телевизора свет видно через отверстия в корпусе панели.
В этом случае может быть неисправна плата T-CON (Тайминг-Контроллер), но нередко оказывается неисправной и основная плата MainBoard. Возможен и программный сбой. Неисправной может быть и панель - повреждения планок, шлейфов, например, после попадания влаги. В таких случаях, в первую очередь, необходимо проверить напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если они в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые экраны LED-телевизоров иногда есть возможность восстановить, если не образовались существенные повреждения в шлейфах и на планках панели.

Инструкции и обновления

Обновление встроенного программного обеспечения до версии v3.004:

Файл sony_tvupdate_2014_3004_eua_auth.zip, версия 3.004 от 21 марта 2017 г (245 771 407 байт).

Для моделей: KDL-65W955B, KDL-60W855B, KDL-60W605B, KDL-55W955B, KDL-55W829B, KDL-55W828B, KDL-55W817B, KDL-55W815B, KDL-55W805B, KDL-50W829B, KDL-50W828B, KDL-50W817B, KDL-50W815B, KDL-50W805B, KDL-50W706B, KDL-50W705B, KDL-48W705C, KDL-48W605B, KDL-48W585B, KDL-42W829B, KDL-42W828B, KDL-42W817B, KDL-42W815B, KDL-42W805B, KDL-42W706B, KDL-42W705B, KDL-40W705C, KDL-40W605B, KDL-32W706B, KDL-32W705C, KDL-32W705B, KD-85X9505B, KD-79X9005B, KD-75S9005B, KD-70X8505B, KD-65X9505B, KD-65X9005B, KD-65X8505B, KD-65S9005B, KD-55X9005B, KD-55X8505B, KD-49X8505B.

Файл обновления и инструкции можно скачать на сайте производителя для модели KD-85X9505B.

Преимущества и улучшения предыдущего обновления:

Улучшение работы телевизора.

На данную модель так же предлагаются руководства и инструкции:

Подключение антенны. Опубликовано 15 Jan 2015, размер 1.24 MB.
Руководство по быстрой настройке и краткое руководство пользователя. Опубликовано 24 Dec 2014, размер 526 KB.
Справочник. Опубликовано 25 Sep 2014, размер 9.43 MB.
i-Manual. Опубликовано 02 Jun 2014.
Руководство пользователя (RMF-ED004). Опубликовано 10 Sep 2014, размер 214 KB.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
