Телевизор SAMSUNG UE65KU6020K

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: SAMSUNG, модель: UE65KU6020K, код модели: UE65KU6020KXXU (Корея).
Коротко от телевизоре: LCD, подсветка LED, 64.5", 3840x2160, 4K UHD, HDR, есть PIP, DVR, есть спутниковый тюнер, звук: 20Вт, разъёмов HDMI: 3, доступ в Интернет, Wi-Fi, Smart TV.

На сайте Samsung есть прошивка (обновление ПО) для UE65KU6020KXXU, версия 1260.1 от Jul 05. 2022 (Корея). Подробнее...

В составе используется MainBoard BN41-02528A BN94-10803D и LCD-panel CY-GH065HGNV1H.
Блок питания (PSU) BN44-00808D L65S6N_FSM Power Supply.

TV SAMSUNG

Model: UE65KU6020K

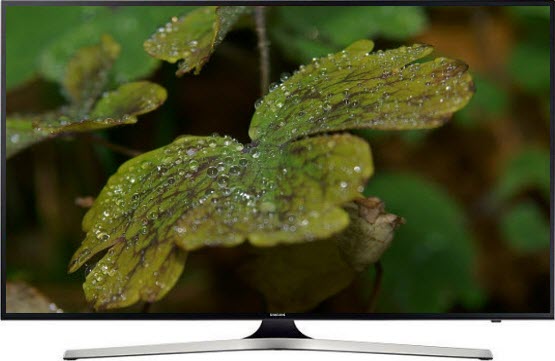

Телевизор SAMSUNG UE65KU6020K

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Smart UHD Год выпуска модели: 2016
Размер экрана по диагонали: 64.5" (164 см)
Формат экрана: 16:9
Максимальное разрешение: 3840x2160
Частота обновления: 60 Гц
Матрица: CY-GH065HGNV1H
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Tizen
Кадр в кадре (PIP): есть
Поддержка HD: 4K UHD, HDR
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast
Вес телевизора: с подставкой: 25.8 кг
без подставки: 23.7 кг
Размеры с подставкой: 1464x908x359 мм
Размеры без подставки: 1464x845x65 мм
Потребление от сети: 260 Вт

Picture Quality Index 1300 Гц

Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.

Техническое описание

Телевизор SAMSUNG UE65KU6020K с ЖК-дисплеем CY-GH065HGNV1H, размером по диагонали 64.5" (164 см) формата 16:9. В LCD-панели данной модели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Матрица CY-GH065HGNV1H и программное обеспечение основной платы MainBoard BN41-02528A способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD, HDR. Обработка изображения производится по современным технология High Dynamic Range (HDR) с расширенным диапазоном градаций яркости.
Модель телевизора UE65KU6020K имеет встроенное программное обеспечение (ПО) SMART и установленную Операционную Систему Tizen. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast.

Мощность, потребляемая рабочем в режиме от сети, составляет 260 Вт. Блок питания BN44-00808D.

Габаритные размеры: с подставкой 1464x908x359 мм, без подставки 1464x845x65 мм.

Масса телевизора: с подставкой: 25.8 кг, без подставки: 23.7 кг.

Внимание! Панель CY-GH065HGNV1H LED-телевизора SAMSUNG UE65KU6020K является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям SAMSUNG UE65KU6020K

При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если SAMSUNG UE65KU6020K не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если SAMSUNG UE65KU6020K не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SAMSUNG UE65KU6020K завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора SAMSUNG UE65KU6020K требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана потребуется замена LED панели CY-GH065HGNV1H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у SAMSUNG UE65KU6020K нет изображения, но есть звук, часто просто не работает подсветка дисплея CY-GH065HGNV1H. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели CY-GH065HGNV1H - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN41-02528A, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard BN41-02528A, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Для модели UE65KU6020KXXU от производителя есть файлы для скачивания:

Последние обновления ПО, прошивки (latest firmwares):

Тип файлаИмя файлаВерсияДатаРазмер
Upgrade File (USB)T-JZL6DEUC.zipВерсия: 1260.1Дата: Jul 05. 2022Размер: 1167.54 Mb
Инструкция по обновлению2016_TV_Firmware_Upgrade_Instruction_1.0_T-JZL6DEUC.pdfВерсия: 1.0Дата: Nov 27. 2018Размер: 0.35 Mb
Upgrade File (USB)T-JZL6DEUC_1260.1.exeВерсия: 1260.1Дата: Jul 05. 2022Размер: 1167.81 Mb

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаВерсияДатаРазмер
Руководство пользователяKU6000_XU_BN68-08015W-00_ENG_160526.0.pdfВерсия: 00Дата: Nov 08. 2016Размер: 7.03 Mb
Инструкция PDFENG-JZDVBEUK-1.1.3.pdfВерсия: 1.1.3Дата: Dec 09. 2016Размер: 27.45 Mb

Файлы скачать можно на сайте производителя для модели UE65KU6020KXXU.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
