Телевизор SAMSUNG UE55ES6307

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора SAMSUNG UE55ES6307 UE55ES6307U. Информация по ремонту для пользователей ниже на странице.

Торговая марка: SAMSUNG, модель: UE55ES6307U, код модели: UE55ES6307UXRU (Россия).
Коротко от телевизоре: 3D LCD, 1080p Full HD, диагональ 55" (140 см), Smart TV, Wi-Fi, разъёмов HDMI: 3, разъёмов USB: 3, есть поддержка DVB-T2, есть PIP.

На сайте Samsung есть прошивка (обновление ПО) для UE55ES6307UXRU, версия 2008.0 от 12.10.2017. Подробнее...

В составе используется MainBoard BN41-01812A BN94-05857V и LCD-panel LTJ550HW08-L.
Блок питания (PSU) BN44-00518B Power Supply.
LED-подсветка 2012SVS55 7032NNB.

Доступна для скачивания документация по ремонту на странице ниже.

TV SAMSUNG

Model: UE55ES6307

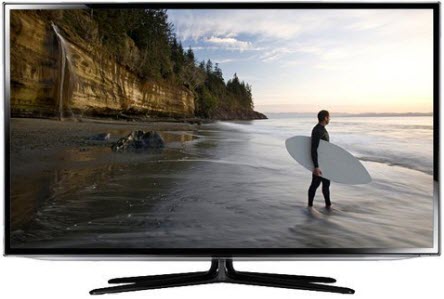

Телевизор SAMSUNG UE55ES6307

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Smart 3D Год выпуска модели: 2012
Размер экрана по диагонали: 55" (140 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 200 Гц
Матрица: LTJ550HW08-L
LED подсветка: Edge Led
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, компонентный, SCART, RGB, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi
Вес телевизора: с подставкой: 18 кг
без подставки: 16.2 кг
Размеры с подставкой: 1253x808x277 мм
Размеры без подставки: 1253x737x47 мм
Потребление от сети: 78 Вт

Помощь в ремонте. Доступен документ PDF.

Service Manual 80 страниц 2012 г. на модели UE32ES6100, UE37ES6100, UE40ES6100, UE46ES6100, UE50ES6100, UE55ES6100, UE60ES6100, UE32ES6300, UE32ES6307, UE32ES6340, UE37ES6300, UE37ES6307, UE40ES6300, UE40ES6307, UE40ES6340, UE46ES6300, UE46ES6307, UE46ES6340, UE50ES6300, UE55ES6300, UE55ES6300U, UE55ES6307, UE55ES6340, UE60ES6300, UE32ES6500, UE32ES6530, UE32ES6535, UE32ES6540, UE32ES6547, UE32ES6550, UE32ES6557, UE32ES6570, UE32ES6577, UE40ES6535, UE40ES6540, UE40ES6547, UE40ES6550, UE40ES6557, UE40ES6570, UE40ES6577, UE46ES6530, UE46ES6535, UE46ES6540, UE46ES6547, UE46ES6550, UE46ES6557, UE46ES6570, UE46ES6577, UE55ES6530, UE55ES6535, UE55ES6540, UE55ES6547, UE55ES6550, UE55ES6557, UE55ES6560, UE55ES6570, UE55ES6577, UE32ES6710, UE32ES6715, UE32ES6717, UE32ES6720, UE32ES6727, UE32ES6750, UE32ES6757, UE37ES6710, UE40ES6710, UE40ES6715, UE40ES6717, UE40ES6720, UE40ES6727, UE40ES6750, UE40ES6757, UE46ES6710, UE46ES6715, UE46ES6717, UE46ES6720, UE46ES6727, UE46ES6750, UE46ES6757, UE50ES6710, UE50ES6715, UE32ES6800, UE40ES6800, UE40ES6807, UE40ES6850, UE40ES6857, UE46ES6800, UE46ES6807, UE46ES6850, UE46ES6857, UE55ES6800, UE55ES6807, UE55ES6850, UE55ES6857.

Скачать документ Chassis: U78A/U79A в архиве (7.2 Мб).

Техническое описание

Телевизор SAMSUNG UE55ES6307 с -дисплеем LTJ550HW08-L, размером по диагонали 55" (140 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED 2012SVS55 7032NNB.
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Матрица LTJ550HW08-L и программное обеспечение основной платы MainBoard BN41-01812A предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор UE55ES6307 оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.

Мощность, потребляемая рабочем в режиме от сети, составляет 78 Вт. Блок питания BN44-00518B.

Габаритные размеры: с подставкой 1253x808x277 мм, без подставки 1253x737x47 мм.

Масса телевизора: с подставкой: 18 кг, без подставки: 16.2 кг.

Внимание! LCD-панель LTJ550HW08-L телевизора SAMSUNG UE55ES6307 является самым дорогим его элементом.
По возможности, не допускайте механических воздействий на стекло экрана во избежание повреждений панели !

Для мастеров и продвинутых пользователей

Если у SAMSUNG UE55ES6307 нет изображения, но есть звук, часто просто не работает подсветка дисплея LTJ550HW08-L. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели LTJ550HW08-L - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN41-01812A, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard BN41-01812A, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Для модели UE55ES6307UXRU от производителя есть файлы для скачивания:

Последние обновления ПО, прошивки (latest firmwares):

Тип файлаИмя файлаВерсияДатаРазмер
Обновление руководства2012_TV_Firmware_Upgrade_Instruction.pdfВерсия: Upgrade guideДата: 28.04.2014Размер: 0.3 Mb
Файл с обновлением (USB)T-MST10PDUEC_2008.0_RU.exeВерсия: 2008.0Дата: 12.10.2017Размер: 153.19 Mb
Файл с обновлением (USB)T-MST10PDEUC_2008.0.exeВерсия: 2008.0Дата: 12.10.2017Размер: 153.19 Mb

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаВерсияДатаРазмер
Инструкция пользователя01-XTDVBEUE-ENG-1109.pdfВерсия: 1.0Дата: 24.04.2012Размер: 4.2 Mb
Инструкция пользователя26-XTDVBEUE-RUS-1109.pdfВерсия: 1.0Дата: 24.04.2012Размер: 4.33 Mb

Файлы скачать можно на сайте производителя для модели UE55ES6307UXRU.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
