Телевизор SAMSUNG UE28F4000

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора SAMSUNG UE28F4000 UE28F4000AW. Информация по ремонту для пользователей ниже на странице.

Торговая марка: SAMSUNG, модель: UE28F4000AW, код модели: UE28F4000AWXRU (Россия).
Коротко от телевизоре: LCD, 720p HD, диагональ 28" (71 см), разъёмов HDMI: 2, есть USB, есть PIP.

На сайте Samsung есть прошивка (обновление ПО) для UE28F4000AWXRU, UE28F4000AWXKZ, UE28F4000AWXUA, UE28F4000AWXUZ, UE28F4000AWXXH, версия 1031.0 от 2014. Подробнее...

В составе используется MainBoard BN41-01987A BN94-06272G и LCD-panel HF280AGH-C1.
Блок питания (PSU) BN44-00644D L28S0_DHS Power Supply.
LED-подсветка LUMENS D2GE-280SC0-R3[12,12,27].

TV SAMSUNG

Model: UE28F4000

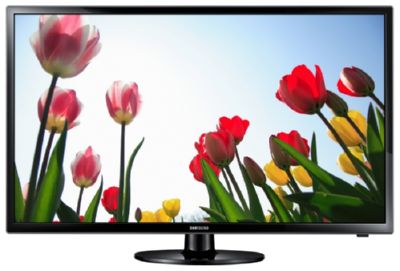

Телевизор SAMSUNG UE28F4000

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2013
Размер экрана по диагонали: 28" (71 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Частота обновления: 100 Гц
Матрица: HF280AGH-C1
LED подсветка: Direct LED
Кадр в кадре (PIP): есть
Поддержка HD: 720p HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, компонентный, HDMI x2, USB
Вес телевизора: с подставкой: 4.6 кг
без подставки: 4.2 кг
Размеры с подставкой: 645x435x253 мм
Размеры без подставки: 645x389x50 мм
Потребление от сети: 25 Вт

Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.

Техническое описание

Телевизор SAMSUNG UE28F4000 с ЖК-дисплеем HF280AGH-C1, размером по диагонали 28" (71 см) формата 16:9. В LCD-панели данной модели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED LUMENS D2GE-280SC0-R3[12,12,27].
Матрица HF280AGH-C1 и программное обеспечение основной платы MainBoard BN41-01987A обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x2, USB. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.

Мощность, потребляемая рабочем в режиме от сети, составляет 25 Вт. Блок питания BN44-00644D.

Габаритные размеры: с подставкой 645x435x253 мм, без подставки 645x389x50 мм.

Масса телевизора: с подставкой: 4.6 кг, без подставки: 4.2 кг.

Внимание! Панель HF280AGH-C1 LED-телевизора SAMSUNG UE28F4000 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям SAMSUNG UE28F4000

При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если SAMSUNG UE28F4000 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если SAMSUNG UE28F4000 не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SAMSUNG UE28F4000 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора SAMSUNG UE28F4000 требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана потребуется замена LED панели HF280AGH-C1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у SAMSUNG UE28F4000 нет изображения, но есть звук, часто просто не работает подсветка дисплея HF280AGH-C1. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели HF280AGH-C1 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN41-01987A, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard BN41-01987A, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Для модели UE28F4000AWXRU от производителя есть файлы для скачивания:

Последние обновления ПО, прошивки (latest firmwares):

Тип файлаИмя файлаВерсияДатаРазмер
Файл с обновлением (USB)T-NVTF6DEUC_1031.0.exeВерсия: 1031.0Дата: 2014Размер: 42.26 Mb
Файл с обновлением (USB)T-NVTF6DEUC_1031.0_RU.exeВерсия: 1031.0Дата: 2014Размер: 42.26 Mb
Инструкция по обновлению2013_TV_Firmware_Upgrade_Instruction.pdfВерсия: 1.0Дата: 2013Размер: 0.41 Mb

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаВерсияДатаРазмер
Краткое руководствоUF40005000S-RUBN68-04904H-06L04-0117.pdfВерсия: 1.0Дата: 2015Размер: 10.66 Mb
Installation GuideUF4000-EU_BN68-04898L-03ENG-0219.pdfВерсия:  —Дата: 2015Размер: 0.01 Mb
Инструкция пользователяWEB_NVDVBEU1F-ENG.pdfВерсия: 1.0Дата: 2013Размер: 3.7 Mb
Инструкция пользователяWEB_NVDVBEU1F-RUS.pdfВерсия: 1.0Дата: 2013Размер: 3.59 Mb

Файлы скачать можно на сайте производителя для модели UE28F4000AWXRU.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
