Телевизор SAMSUNG T24D391EX

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: SAMSUNG, модель: T24D391EX.
Коротко от телевизоре: LCD, подсветка LED, 24", 1920x1080, 1080p Full HD, TFT PLS, есть PIP, звук: 10Вт, разъёмов HDMI: 2, 2015 г.

TV SAMSUNG

Model: T24D391EX

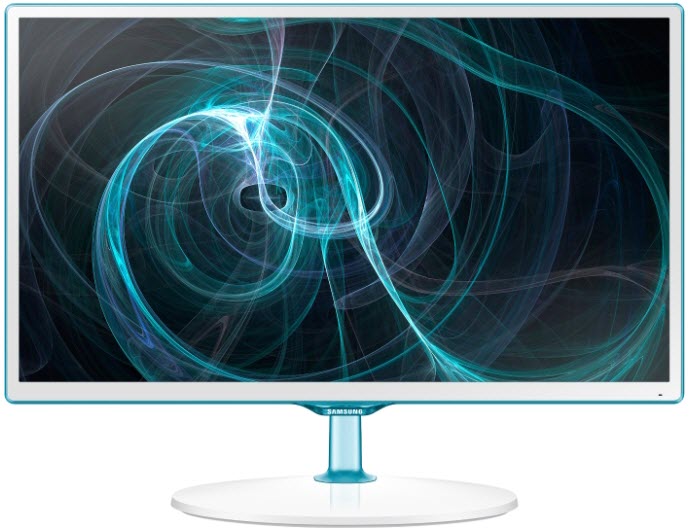

Телевизор SAMSUNG T24D391EX

Дополнительные функции звука:
Декодер Dolby Digital.

Цвет корпуса - белый.
Есть возможность крепления телевизора к стене.

Дополнительная информация:

UE85HU8500T - телевизор 8-й серии, процессор изображения - Quadmatic с применением технологии Clear Motion Rate: 1 000, динамическая контрастность: Mega , имеет функцию локального затемнения экрана Precision Black, осуществляется поддержка режима естественной цветопередачи Natural Mode. Внешнее оформление - Дизайн Aero

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2015
Размер экрана по диагонали: 24 дюйма (61 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
LED подсветка: есть
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Яркость: 250 кд/м2
Контрастность: 1000:1
Угол обзора: 178°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, JPEG
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, MHL, USB
Вес телевизора: с подставкой 3.9 кг
Размеры с подставкой: 547x415x243 мм
Размеры без подставки: 547x335x44 мм
Потребление от сети: 35 Вт

Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей опеспечивается благодаря оптимальному соотношению качества и цены товара.

Техническое описание

Телевизор SAMSUNG T24D391EX c ЖК-дисплеем, размером по диагонали 24 дюйма (61 см) формата 16:9. Необходимая яркость экрана 250 кд/м2 обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 1000:1. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка. Конструкция и технические возможности телевизора предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, MHL, USB. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.
Цифровой тюнер может принимать телевизионные каналы в стандартах DVB-T , DVB-C , DVB-T2 .

Мощность, потребляемая телевизором от сети в рабочем режиме составляет 35 Вт.

Габаритные размеры: C подставкой 1365x864787x308 мм, Без подставки 1365x786x64 мм.

Масса телевизора: с подставкой 3.9 кг.

Информация по ремонту. Полезные советы пользователям от мастеров

Внимание!!!

Прежде чем обращаться в ремонтную службу, следует наверняка убедиться в неисправности телевизора.

Если SAMSUNG T24D391EX не включается, либо периодически отключается, в первую очередь необходимо проверить надёжность контактных соединений розеток и удлиннителей в местах подключения устройства к сети. В этом Вам может помочь, например, обычная исправная настольная лампа.

Если телевизор SAMSUNG T24D391EX не реагирует на пульт ДУ, но управляется кнопками на панели телевизора, есть большая вероятность неисправности пульта дистанционного управления (не работает пульт). В этом случае необходимо в первую очередь проверить или заменить в нём батарейки.
В неисправности пульта можно убедиться с помощью видеокамеры или современного мобильного телефона. Камера способна воспринимать сигналы передающего инфракрасного светодиода, которые можно увидеть на экране (камеры, телефона, смартфона...) в виде миганий при нажатии на любую кнопку пульта.

Если при просмотре телепередач с эфира нет изображения, либо пропадает изображение, либо оно недостаточно качественное, либо появляется надпись НЕТ СИГНАЛА или похожие оповещения при отсутствии сигнала, следует проверить антенное (кабельное или спутниковое) оборудование.
В таких случаях необходимо убедиться в работоспособности телевизора от других внешних устройств, например от DVD-плейера или компьютера.
Если пропал звук (нет звука на телевизионных каналах), следует проверить в настройках систему звука

Информация для ремонтиков и продвинутых пользователей.

Отсутствие изображения при наличии сигнала часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность светодиодов (LED), так и снаружи в источнике их питания - LED-драйвере.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим достаточного опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии посветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри LCD-панели, (повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана хозяйкой...), может быть неисправна плата T-CON (Тайминг-Контролллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для столбцевых и строчных драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов. Сканирующих и синхронизирующих в том числе. Но это уже рекомендации для опытных мастеров, здесь подробно не рассамтриваются.

Телевизоры с разбитым экраном в большинстве случаев неремонтопригодны!

Залитые или неудачно помытые экраны есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
