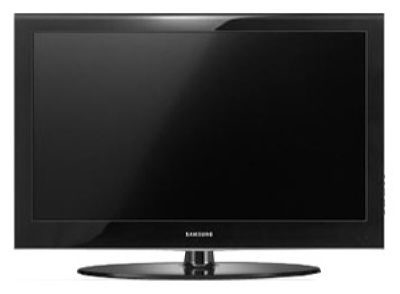

Телевизор SAMSUNG LE40A552P3R

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: SAMSUNG, модель: LE40A552P3R, код модели: LE40A552P3RXUA (Украина).
Коротко от телевизоре: LCD, 40", 1920x1080, 1080p Full HD, есть PIP, звук: 20Вт, разъёмов HDMI: 3.

На сайте Samsung есть прошивка (обновление ПО) для LE40A552P3RXUA, версия T-PRLPEUMD-1022.0 от 11.05.2009 (Украина). Подробнее...

В составе используется MainBoard BN94-02016V и LCD-panel V400H1-L01.
Блок питания (PSU) BN44-00199A IP-211135A Power Supply.

Доступна для скачивания документация по ремонту на странице ниже.

TV SAMSUNG

Model: LE40A552P3R

Телевизор SAMSUNG LE40A552P3R

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2008
Размер экрана по диагонали: 40" (102 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Матрица: V400H1-L01
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Яркость: 500 кд/м2
Контрастность динамическая: 30000:1
Угол обзора: 178°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, USB, RS-232
Вес телевизора: с подставкой: 21.2 кг
без подставки: 18 кг
Размеры с подставкой: 997x686x300 мм
Размеры без подставки: 997x628x92 мм

Помощь в ремонте. Доступен документ PDF.

Service Manual 242 страниц 2008 г. на модели LE32A550P1R, LE32A551P2R, LE32A552P3R, LE32A553P4R, LE32A556P1, LE32A557P2, LE32A558P3F, LE37A550P1R, LE37A551P2R, LE37A552P3R, LE37A556P1, LE37A557P2F, LE37A557P2, LE37A558P3F, LE40A550P1R, LE40A551P2R, LE40A552P3R, LE40A556P1F, LE40A557P2, LE40A558P3F, LE46A550P1R, LE46A551P2R, LE46A552P3R, LE46A556P1F, LE46A557P2, LE46A558P3F, LE52A550P1R, LE52A551P2R, LE52A552P3R, LE52A556P1F, LE52A557P2, LE52A558P3F.

Скачать документ Chassis: GPR32SEN/ GPR37SEN/ GPR40SEN/ GPR46SEN/ GPR52SEN в архиве (20.7 Мб).

LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.

Техническое описание

Телевизор SAMSUNG LE40A552P3R с ЖК-дисплеем V400H1-L01, размером по диагонали 40" (102 см) формата 16:9. Необходимая яркость свечения 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 30000:1 достигается специальным контролем работы подсветки в зависимости от яркости сюжета.
Матрица V400H1-L01 и программное обеспечение основной платы MainBoard BN94-02016V предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, USB, RS-232. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.

Используется блок питания BN44-00199A.

Габаритные размеры: с подставкой 997x686x300 мм, без подставки 997x628x92 мм.

Масса телевизора: с подставкой: 21.2 кг, без подставки: 18 кг.

Внимание! Панель V400H1-L01 LCD-телевизора SAMSUNG LE40A552P3R является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям SAMSUNG LE40A552P3R

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если SAMSUNG LE40A552P3R не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если SAMSUNG LE40A552P3R не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SAMSUNG LE40A552P3R завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора SAMSUNG LE40A552P3R требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели V400H1-L01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у SAMSUNG LE40A552P3R часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) V400H1-L01, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели V400H1-L01 - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN94-02016V, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard BN94-02016V, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Инструкции и обновления

Для модели LE40A552P3RXUA от производителя есть файлы для скачивания:

Последние обновления ПО, прошивки (latest firmwares):

Тип файлаИмя файлаВерсияДатаРазмер
Обновить файлT-PRLPEUMD.exeВерсия: T-PRLPEUMD-1022.0Дата: 11.05.2009Размер: 1.3 Mb
Файл для обновленияswupgrade-SD_DTV-Eng.pdfВерсия: 4.0Дата: 26.11.2008Размер: 0.56 Mb
Файл для обновленияswupgrade-SD_DTV-rus.pdfВерсия: 2.0Дата: 26.11.2008Размер: 0.55 Mb
Файл для обновленияswupgrade-SD_DTV-ukr.pdfВерсия: 2.0Дата: 26.11.2008Размер: 0.55 Mb
Open Source Guide[OPEN_SOURCE_GUIDE]BN68-02223A.pdfВерсия: 1.0Дата: 09.03.2010Размер: 0.3 Mb

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаВерсияДатаРазмер
Краткая инструкция20080328193633250_Pearl-Europ_Ready-00Eng-0320.pdfВерсия: 1.0Дата: 31.03.2008Размер: 1.47 Mb
Руководство пользователя20080711203340265_BN68-01410E-01L03_0605.pdfВерсия: 1.0Дата: 14.07.2008Размер: 27.21 Mb
Лицензия20080711203340265_[OPEN_SOURCE_GUIDE]BN68-02223A.pdfВерсия: 1.1Дата: 18.01.2010Размер: 0.3 Mb

Файлы скачать можно на сайте производителя для модели LE40A552P3RXUA.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
