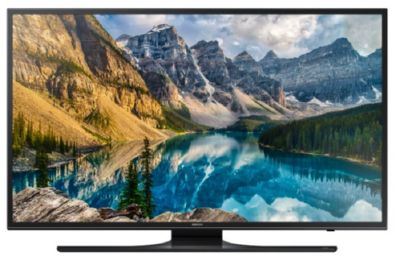

Телевизор SAMSUNG HG48ED690UB
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: SAMSUNG, модель: HG48ED690UB, код модели: HG48ED690UBXXU (Корея).
Коротко от телевизоре: LCD, подсветка LED, 47.6", 3840x2160, 4K UHD, есть PIP, звук: 20Вт, разъёмов HDMI: 3, доступ в Интернет, Bluetooth, Smart TV.
На сайте Samsung есть прошивка (обновление ПО) для HG48ED690UBXXU, HG48ED690UBXEN, версия 1012.0 от Aug 16. 2016 (Корея). Подробнее...
В составе используется MainBoard BN41-02368A BN94-08488J и LCD-panel CY-GH048BGLV2H.
Блок питания (PSU) BN44-00703B L48S1_EDY Power Supply.
LED-подсветка V5DU-480DCA-R1, V5DU-480DCB-R1.
TV SAMSUNG
Model: HG48ED690UB
Дополнительные функции изображения:
True Cinema (24 кадра).
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| LCD TV LED Smart UHD | Год выпуска модели: 2015 |
| Размер экрана по диагонали: | 47.6" (121 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 3840x2160 |
| Матрица: | CY-GH048BGLV2H |
| LED подсветка: | есть |
| Smart: | есть |
| Кадр в кадре (PIP): | есть |
| Поддержка HD: | 4K UHD |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T, DVB-T2, DVB-C, DVB-S2 |
| Телетекст: | есть |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p |
| Мультимедиа: | MP3, WMA, MPEG4, DivX, MKV, JPEG |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 20 Вт (2x10 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, аудио x2, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth |
| Вес телевизора: | с подставкой: 13.6 кг без подставки: 11.4 кг |
| Размеры с подставкой: | 1087x677x255 мм |
| Размеры без подставки: | 1087x631x63 мм |
Информация от производителя:
Гостиничный IP телевизор Samsung Ultra HD SMART HG48ED690UB.
Серия HD890U, поддержка IPTV.
Совместимость с Samsung LYNK SINC.
Совместимость с Samsung LYNK REACH.
Совместимость с H.Browser на основе HTML-5.
Гостиничное Домашнее меню, логотип отеля.
Функция экрана Screen Mirroring
Логотип отеля / приветственное сообщение
Гостиница может настроить логотип отеля и приветственное сообщение на телевизоре с задержкой от 3 до 7 секунд при включении телевизора.
Беспроводные подключения:
Поддерживаемое взаимодействие мобильных устройств и телевизора позволяет гостям смотреть телевизионные каналы на мобильных устройствах, в том числе любые каналы с использованием технологии Live Channel Mirroring на устройствах Samsung GALAXY, и бесплатные эфирные каналы (только) на iPhone. Интеграция мобильных устройств и телевизора обладает интуитивно понятным интерфейсом для публикации содержимого мобильных устройств на телевизоре, и, с использованием технологии зеркалирования экрана, позволяет гостям отобразить экран мобильного устройства на телевизоре в полной точности, без какого-либо ограничения контента.
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG HG48ED690UB с ЖК-дисплеем CY-GH048BGLV2H, размером по диагонали 47.6" (121 см) формата 16:9. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка.
Матрица CY-GH048BGLV2H и программное обеспечение основной платы MainBoard BN41-02368A способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD.
Телевизор HG48ED690UB оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080, 3840x2160.
Используется блок питания BN44-00703B.
Габаритные размеры: с подставкой 1087x677x255 мм, без подставки 1087x631x63 мм.
Масса телевизора: с подставкой: 13.6 кг, без подставки: 11.4 кг.
Внимание! Панель CY-GH048BGLV2H LED-телевизора SAMSUNG HG48ED690UB является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG HG48ED690UB
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG HG48ED690UB не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG HG48ED690UB не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG HG48ED690UB завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG HG48ED690UB требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели CY-GH048BGLV2H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Если у SAMSUNG HG48ED690UB нет изображения, но есть звук, часто просто не работает подсветка дисплея CY-GH048BGLV2H. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели CY-GH048BGLV2H - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN41-02368A, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard BN41-02368A, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Инструкции и обновления
Для модели HG48ED690UBXXU от производителя есть файлы для скачивания:
Последние обновления ПО, прошивки (latest firmwares):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Upgrade File (USB) | T-NT14UDEUCB.exe | Версия: 1012.0 | Дата: Aug 16. 2016 | Размер: 859.41 Mb |
| Upgrade guide | 2015_TV_Firmware_Upgrade_Guide.pdf | Версия: 1.0 | Дата: Aug 16. 2016 | Размер: 0.42 Mb |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Руководство пользователя | ED690U_EU_Install-Guide-05_ENG_161124.0.pdf | Версия: 05 | Дата: Nov 28. 2016 | Размер: 10.28 Mb |
Файлы скачать можно на сайте производителя для модели HG48ED690UBXXU.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
