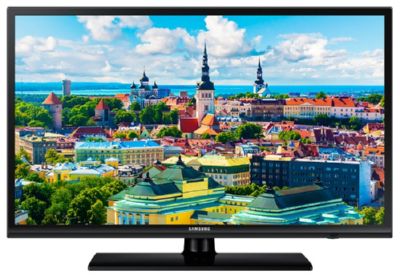

Телевизор SAMSUNG HG32ED470GK
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: SAMSUNG, модель: HG32ED470GK, код модели: HG32ED470GKXXU (Корея).
Коротко от телевизоре: LCD, подсветка LED, 32", 1366x768, 720p HD, есть PIP, звук: 10 Вт.
Помощь в ремонте. Доступен документ PDF.
Service Manual 89 страниц 2015 г. на модели HG24ED470AK, HG28ED470AK, HG32ED470GK, HG40ED470BK.
Скачать документ Chassis : HED50, HED53, HED51, HED52 в архиве (17 Мб).
TV SAMSUNG
Model: HG32ED470GK
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| LCD TV LED | Год выпуска модели: 2015 |
| Размер экрана по диагонали: | 32" (81 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1366x768 |
| Частота обновления: | 50 Гц |
| LED подсветка: | есть |
| Кадр в кадре (PIP): | есть |
| Поддержка HD: | 720p HD |
| Яркость: | 250 кд/м2 |
| Угол обзора: | 178° |
| Время отклика пикселя: | 8 мс |
| Прогрессивная развёртка: | есть |
| Цифровой тюнер: | DVB-T, DVB-T2, DVB-C |
| Телетекст: | есть |
| Мультимедиа: | MP3, MPEG4, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 10 Вт (2х5 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | SCART, HDMI, USB, RS-232 |
| Вес телевизора: | с подставкой: 5.54 кг без подставки: 5.3 кг |
| Размеры с подставкой: | 738x498x192 мм |
| Размеры без подставки: | 738x442x93 мм |
RJ12 для внешнего контроля; RJP
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG HG32ED470GK с ЖК-дисплеем, размером по диагонали 32" (81 см) формата 16:9. Необходимая яркость экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка.
Конструкция и технические возможности телевизора обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), SCART, HDMI, USB, RS-232. Предусмотрен разъём для подключения наушников.
Габаритные размеры: с подставкой 738x498x192 мм, без подставки 738x442x93 мм.
Масса телевизора: с подставкой: 5.54 кг, без подставки: 5.3 кг.
Внимание! Панель LED-телевизора SAMSUNG HG32ED470GK является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG HG32ED470GK
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG HG32ED470GK не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG HG32ED470GK не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG HG32ED470GK завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG HG32ED470GK требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Если у SAMSUNG HG32ED470GK нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Инструкции и обновления
Для модели HG32ED470GKXXU от производителя есть файлы для скачивания:
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Quick Guide | HD470_EU_ASIA_QSG_BN68-07406J-00_L25_160217.0.pdf | Версия: 1.0 | Дата: Nov 23. 2016 | Размер: 0.01 Mb |
| Руководство пользователя | HD470_670_EU_Install-Guide-04_ENG_161215.2.pdf | Версия: 1.0 | Дата: Dec 16. 2016 | Размер: 10.99 Mb |
Файлы скачать можно на сайте производителя для модели HG32ED470GKXXU.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
