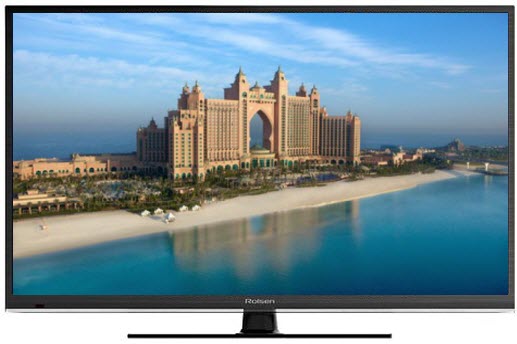

Телевизор ROLSEN RL-32E1308
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: ROLSEN, модель: RL-32E1308.
Коротко от телевизоре: LCD, подсветка LED, 32", 1366x768, 720p HD, TFT TN, звук: 16Вт, разъёмов HDMI: 2.
В составе используется MainBoard JUG7.820.1376 и LCD-панель (матрица) MX320X12-E1-A.
TV ROLSEN
Model: RL-32E1308
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| LCD TV LED | |
| Размер экрана по диагонали: | 32" (81 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1366x768 |
| Частота обновления: | 50 Гц |
| LED подсветка: | есть, Edge LED |
| Поддержка HD: | 720p HD |
| Яркость: | 300 кд/м2 |
| Контрастность динамическая: | 150000:1 |
| Угол обзора: | 170° |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Количество каналов: | 235 |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i |
| Мультимедиа: | MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 16 Вт (2x8 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV, аудио x2, компонентный, VGA, HDMI x2, USB x2 |
| Разъём наушников: | есть |
| Вес телевизора: | 6 кг |
| Размеры с подставкой: | 731x500x166 мм |
| Размеры без подставки: | 731x495x50 мм |
Техническое описание:
Телевизор RL-32E1308 c жидкокристаллическим экраном, размером по диагонали 32" (81 см) формата 16:9. В технологии дисплея данной модели реализована подсветка Edge LED, способная обеспечить яркость свечения экрана 300 кд/м2 и соотношение интенсивности свечения белого и чёрного участков (контрастность) . Возможен просмотр HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready).
Телевизор имеет возможность обработки цветного видеосигнала систем: PAL, SECAM, NTSC, и реализует графическое разложение цифрового сигнала в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG.
Мощность акустической системы звука 16 Вт (2x8 Вт) реализуется двумя встроенными динамиками. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Интерфейс телевизора (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный ввод (RF), AV, аудио x2, компонентный, VGA, HDMI x2, USB x2. Имеется выход для подключения наушников. При подключении компьютера к данной модели телевизора доступны следующие разрешения: 640x480, 800x600, 1024x768, 1360x768 для согласования используется разъём VGA (D-Sub 15) на корпусе ТВ.
Информация по ремонту. Полезные советы пользователям от мастеров
Внимание!!!
Прежде чем обращаться в ремонтную службу, следует наверняка убедиться в неисправности телевизора.
Если ROLSEN RL-32E1308 не включается, либо периодически отключается, в первую очередь необходимо проверить надёжность контактных соединений розеток и удлиннителей в местах подключения устройства к сети. В этом Вам может помочь, например, обычная исправная настольная лампа.
Если телевизор ROLSEN RL-32E1308 не реагирует на пульт ДУ, но управляется кнопками на панели телевизора, есть большая вероятность неисправности пульта дистанционного управления (не работает пульт). В этом случае необходимо в первую очередь проверить или заменить в нём батарейки.
В неисправности пульта можно убедиться с помощью видеокамеры или современного мобильного телефона. Камера способна воспринимать сигналы передающего инфракрасного светодиода, которые можно увидеть на экране (камеры, телефона, смартфона...) в виде миганий при нажатии на любую кнопку пульта.
Если при просмотре телепередач с эфира нет изображения, либо пропадает изображение, либо оно недостаточно качественное, либо появляется надпись НЕТ СИГНАЛА или похожие оповещения при отсутствии сигнала, следует проверить антенное (кабельное или спутниковое) оборудование.
В таких случаях необходимо убедиться в работоспособности телевизора от других внешних устройств, например от DVD-плейера или компьютера.
Если пропал звук на телевизионных аналоговых каналах (нет звука только при просмотре телевидения, а от других источников звук есть) , следует проверить в настройках каналов систему звука. Для России должна быть установлена система звука D/K (6.5 MHz), а для большинства стран Европы B/G (5.5 MHz).
Информация для ремонтиков и продвинутых пользователей.
Отсутствие изображения при наличии сигнала часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность светодиодов (LED), так и снаружи в источнике их питания - LED-драйвере.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.
Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).
Если нет изображения при наличии посветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, (повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной
помывки экрана хозяйкой...), может быть неисправна плата T-CON (Тайминг-Контролллер). Но нередко оказывается неисправной и основная плата
MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для столбцевых и строчных драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов. Сканирующих и синхронизирующих в том числе. Но это уже рекомендации для опытных мастеров, здесь подробно не рассамтриваются.
Телевизоры с разбитым экраном в большинстве случаев неремонтопригодны!
Цена LCD-панели вместе с ценой ремонта обычно соизмерима со стоимостью нового телевизора.
Залитые или неудачно помытые экраны есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
