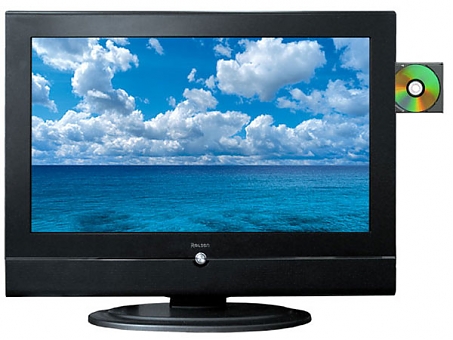

Телевизор ROLSEN RL-32D60

Ремонт телевизора ROLSEN RL-32D60D. Информация по ремонту для пользователей ниже на странице.

Торговая марка: ROLSEN, модель: RL-32D60.
Коротко от телевизоре: LCD, 32", 1366x768, 720p HD, есть PIP, звук: 20 Вт, DVI.

В составе используется MainBoard RLHM01-01 Rev03 RHPB-10282C RHMA-M00691 и LCD-панель (матрица) LTA320WT-L05.
Блок питания (PSU) RHSM-S1007E PB-3200 RHPB-10240C Power Supply.

TV ROLSEN

Model: RL-32D60

Телевизор ROLSEN RL-32D60

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - чёрный.
Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD
Размер экрана по диагонали: 32" (81 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Кадр в кадре (PIP): есть
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 800:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, DVI HDCP
Разъём наушников: есть
Вес телевизора: 26 кг
Размеры с подставкой: 815x660x315 мм
Размеры без подставки: 815x600x110 мм

ЖК телевизор Rolsen RL-32D60 – один из ярких представителей новой линейки мультимедийных LCD панелей корейской компании Rolsen Electronics. В модели Rolsen RL-32D60 используется современная матрица LG.Philips с фирменной   системой Proline+, благодаря которой для управления всеми параметрами применяется один процессор, отвечающий за сохранение цветовой насыщенности и контраста вне зависимости от внешнего освещения, подавление шумов и помех, и сохранение исходного качества видеосигнала.

Разрешение экрана 1366х768 пикселей, яркость 500 кд/м2, угол обзора 178/178 градусов, контрастность 1000:1, отображение 16,77 млн. цветовых оттенков.

Rolsen RL-32D60 обладает возможностью поддержки телевидения высокой четкости (HD TV).

Rolsen RL-32D60 также можно использовать в качестве монитора компьютера.

Информация по ремонту. Полезные советы пользователям от мастеров

Внимание!!!

Прежде чем обращаться в ремонтную службу, следует наверняка убедиться в неисправности телевизора.

Если ROLSEN RL-32D60 не включается, либо периодически отключается, в первую очередь необходимо проверить надёжность контактных соединений розеток и удлиннителей в местах подключения устройства к сети. В этом Вам может помочь, например, обычная исправная настольная лампа.

Если телевизор ROLSEN RL-32D60 не реагирует на пульт ДУ, но управляется кнопками на панели телевизора, есть большая вероятность неисправности пульта дистанционного управления (не работает пульт). В этом случае необходимо в первую очередь проверить или заменить в нём батарейки.
В неисправности пульта можно убедиться с помощью видеокамеры или современного мобильного телефона. Камера способна воспринимать сигналы передающего инфракрасного светодиода, которые можно увидеть на экране (камеры, телефона, смартфона...) в виде миганий при нажатии на любую кнопку пульта.

Если при просмотре телепередач с эфира нет изображения, либо пропадает изображение, либо оно недостаточно качественное, либо появляется надпись НЕТ СИГНАЛА или похожие оповещения при отсутствии сигнала, следует проверить антенное (кабельное или спутниковое) оборудование.
В таких случаях необходимо убедиться в работоспособности телевизора от других внешних устройств, например от DVD-плейера или компьютера.

Если пропал звук на телевизионных аналоговых каналах (нет звука только при просмотре телевидения, а от других источников звук есть) , следует проверить в настройках каналов систему звука. Для России должна быть установлена система звука D/K (6.5 MHz), а для большинства стран Европы B/G (5.5 MHz).

Информация для ремонтиков и продвинутых пользователей.

Отсутствие изображения при наличии сигнала часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность флуоресцентных ламп, так и снаружи в источнике их питания - инверторе.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии посветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от флуоресцентных ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, (повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана хозяйкой...), может быть неисправна плата T-CON (Тайминг-Контролллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для столбцевых и строчных драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов. Сканирующих и синхронизирующих в том числе. Но это уже рекомендации для опытных мастеров, здесь подробно не рассамтриваются.

Телевизоры с разбитым экраном в большинстве случаев неремонтопригодны!
Цена LCD-панели вместе с ценой ремонта обычно соизмерима со стоимостью нового телевизора.

Залитые или неудачно помытые экраны есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
