Телевизор ROLSEN RL-19A09105

Ремонт телевизора ROLSEN RL-19A09105. Информация по ремонту для пользователей ниже на странице.

Торговая марка: ROLSEN, модель: RL-19A09105.
Коротко от телевизоре: LCD, 19", 1366x768, 720p HD.

В составе используется MainBoard RSAG7.820.1701 /ROH VER.C и LCD-панель (матрица) HT185WX1-100.
Блок питания (PSU) HLP-12B11 Power Supply.

TV ROLSEN

Model: RL-19A09105

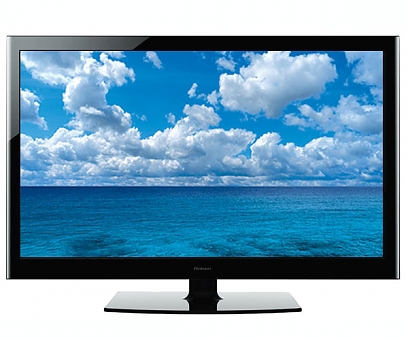

Телевизор ROLSEN RL-19A09105

Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD
Размер экрана по диагонали: 19" (48 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Контрастность: 1000:1
Угол обзора: 170°
Время отклика пикселя: 4 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: нет
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, компонентный, SCART, VGA, HDMI, USB
Разъём наушников: есть
Вес телевизора: 6 кг
Размеры с подставкой: 468x355x168 мм
Размеры без подставки: 468x315x72 мм
Потребление от сети: 40 Вт

Гармоничное сочетание уникальных технологий, строгий выдержанный утонченный дизайн… LCD-телевизоры серии А05 от компании Rolsen Electronics Inc. не могут не вызывать восхищение и восторг. Данная модель разработана с учетом последних модных трендов в промышленном дизайне. ЖК телевизоры Серии А05 в буквальном смысле радует глаз безупречной элегантностью линий черного глянцевого корпуса. Даже если Вы еще не досконально изучили его техническое наполнение, уже один внешний облик склоняет вас к выбору модели RL-19A09105.

Формат 1366x768 HD-ready в сочетании с великолепным экраном телевизора и быстрой обработкой видеосигнала обеспечивает высокую степень детализации и естественности цветопередачи. Фирменная технология Proline+ делает просмотр более комфортным и приятным для глаз. Система контроля цветопередачи 3Di Control + система цветопередачи PNC + Cистема шумоподавления DMM. Объединение всех систем делает изображение и звук поистине идеальными.

Высокая коммутативность позволяет с легкостью подключать к этому ЖК любые внешние мультимедийные устройства – цифровую видеокамеру, HD/DVD-плеер, фотоаппарат, системный блок компьютера, ноутбук и т.п.

Информация по ремонту. Полезные советы для пользователей

Перед обращением в ремонтную службу, необходимо убедиться в неисправности телевизора.

В случае, если ROLSEN RL-19A09105 не включается, либо периодически отключается, в первую очередь следует проверить надёжность контактных соединений розеток и удлиннителей в местах подключения устройства к сети, например, с помощью настольной лампы.

Если ROLSEN RL-19A09105 не реагирует на пульт Дистанционного Управления, но работают кнопки на панели телевизора, есть большая вероятность неисправности пульта (не работает пульт). В этом случае можно проверить или заменить в нём батарейки.
Неисправность пульта иногда можно проверить с помощью видеокамеры или современного мобильного телефона. Камера способна воспринимать сигналы передающего инфракрасного светодиода пульта, которые можно увидеть на экране (камеры, телефона, смартфона...) при нажатии на любую кнопку пульта.

Если при просмотре телепередач с эфира, нет изображения, либо пропадает изображение, либо появляется надпись НЕТ СИГНАЛА или похожие оповещения при его отсутствии, следует проверить антенное оборудование.
В таких случаях можно убедиться в работоспособности телевизора от других внешних устройств, например от DVD-плейера или компьютера.

Если пропал звук на телевизионных аналоговых каналах (нет звука только при просмотре телевидения, а от других источников звук есть), следует проверить в настройках каналов систему звука. Для России должна быть установлена система звука D/K (6.5 MHz), а для большинства стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука чаще просто выбирается регион - страна, в англоязычном меню для России - East Europe (Восточная Европа).

Информация для ремонтиков и продвинутых пользователей.

Отсутствие изображения при наличии сигнала часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность флуоресцентных ламп, так и снаружи в источнике их питания - инверторе.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии посветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от флуоресцентных ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, (повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана хозяйкой...), может быть неисправна плата T-CON (Тайминг-Контролллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для столбцевых и строчных драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов. Сканирующих и синхронизирующих в том числе. Но это уже рекомендации для опытных мастеров, здесь подробно не рассамтриваются.

Телевизоры с разбитым экраном в большинстве случаев неремонтопригодны!
Цена LCD-панели вместе с ценой ремонта обычно соизмерима со стоимостью нового телевизора.
