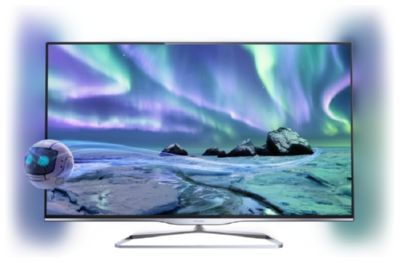

Телевизор PHILIPS 32PFL5008K

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: PHILIPS, модель: 32PFL5008K.
Коротко от телевизоре: LCD, подсветка LED, 32", 1920x1080, 1080p Full HD, 3D, DVR, есть спутниковый тюнер, звук: 20Вт, разъёмов HDMI: 3, доступ в Интернет, Wi-Fi, Smart TV.

На сайте PHILIPS есть обновление ПО (прошивка). 32PFL5008K/12, версия 003.020.000.001 от 19.07.2018. Подробнее...

В составе используется MainBoard 715G5713-M01-000-005N и LCD-panel LC320EUE (FF)(F1).
Блок питания (PSU) 715G5793 PSU Power Supply.

Доступна для скачивания документация по ремонту на странице ниже.

TV PHILIPS

Model: 32PFL5008K

Телевизор PHILIPS 32PFL5008K

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черная передняя панель с серебристым оформлением.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Smart 3D Год выпуска модели: 2013
Размер экрана по диагонали: 32" (81 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 300 Гц
Матрица: LC320EUE (FF)(F1)
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, поляризационная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Яркость: 400 кд/м2
Контрастность динамическая: 500000:1
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-C, DVB-S, DVB-S2
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast
Вес телевизора: с подставкой: 9 кг
без подставки: 7.76 кг
Размеры с подставкой: 728x512x185 мм
Размеры без подставки: 728x447x34 мм
Потребление от сети: 37 Вт

Pixel Precise HD; Perfect Motion Rate 300 Гц; Micro Dimming; 2 пары 3D-очков в комплекте

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 169 страниц 2013 г. на модели 32PFL3008T/60, 32PFL3018T/60, 32PFL3078K/12, 32PFL3078T/12, 32PFL3118K/12, 32PFL3118T/12, 32PFL3158K/12, 32PFL3208H/12, 32PFL3208T/12, 32PFL3208K/12, 32PFL3258H/12, 32PFL3258T/12, 32PFL3258K/12, 32PFL3258T/60, 32PFL4208H/12, 32PFL4208K/12, 32PFL4208T/12, 32PFL4208T/60, 32PFL4208M/08, 32PFL4218H/12, 32PFL4218K/12, 32PFL4218T/12, 32PFL4218T/60, 32PFL4258H/12, 32PFL4258K/12, 32PFL4258T/12, 32PFL4258T/60, 32PFL4258M/08, 32PFL4308H/12, 32PFL4308K/12, 32PFL4308T/12, 32PFL4308T/60, 32PFL4508H/12, 32PFL4508K/12, 32PFL4508T/12, 32PFL4508M/08, 32PFL4508T/60, 32PFL5008H/12, 32PFL5008K/12, 32PFL5008T/12, 32PFL5008T/60, 32PFL5008M/08, 32PFL5018K/12, 32PFL5018T/60, 39PFL4218H/12, 39PFL3208H/12, 39PFL3208T/12, 39PFL3208K/12, 39PFL4208H/12, 39PFL4208K/12, 39PFL4208T/12, 39PFL4208T/60, 39PFL4208M/08, 40PFL3078K/12, 40PFL3078T/12, 40PFL3118K/12, 40PFL3118T/12, 40PFL4308H/12, 40PFL4308K/12, 40PFL4308T/12, 40PFL4308T/60, 40PFL4418H/12, 40PFL4418K/12, 40PFL4418T/60, 40PFL4508H/12, 40PFL4508K/12, 40PFL4508M/08, 40PFL4508T/12, 40PFL4508T/60, 40PFL4528H/12, 40PFL4528K/12, 40PFL4528T/12, 40PFL4528T/60, 42PFL3008T/60, 42PFL3208H/12, 42PFL3208T/12, 42PFL3208T/60, 42PFL3208K/12, 42PFL4208H/12, 42PFL4208K/12, 42PFL4208T/12, 42PFL4208T/60, 42PFL4208M/08, 42PFL5008H/12, 42PFL5008K/12, 42PFL5008T/12, 42PFL5008T/60, 42PFL5008M/08, 42PFL5028H/12, 42PFL5028K/12, 42PFL5028T/12, 42PFL5028T/60, 42PFL5028M/08, 42PFL5038H/12, 42PFL5038K/12, 42PFL5038T/12, 42PFL5038T/60, 46PFL3008T/60, 46PFL3108H/12, 46PFL3208H/12, 46PFL3208K/12, 46PFL3208T/12, 46PFL3208T/60, 46PFL4208H/12, 46PFL4208K/12, 46PFL4208T/12, 46PFL4208T/60, 46PFL4208M/08, 46PFL4308H/12, 46PFL4308K/12, 46PFL4308T/12, 46PFL4308T/60, 46PFL4418H/12, 46PFL4418K/12, 46PFL4418T/60, 46PFL4508H/12, 46PFL4508K/12, 46PFL4508M/08, 46PFL4508T/60, 46PFL4508T/12, 46PFL4528H/12, 46PFL4528K/12, 46PFL4528T/12, 46PFL4528T/60, 46PFL4908H/12, 47PFL5008H/12, 47PFL5008K/12, 47PFL5008T/12, 47PFL5008M/08, 47PFL5008T/60, 47PFL5028H/12, 47PFL5028K/12, 47PFL5028T/12, 47PFL5028M/08, 47PFL5028T/60, 47PFL5038H/12, 47PFL5038K/12, 47PFL5038T/12, 47PFL5038T/60, 50PFL4208H/12, 50PFL4208K/12, 50PFL4208M/08, 50PFL4208T/12, 50PFL5008H/12, 50PFL5008K/12, 50PFL5008M/08, 50PFL5008T/12, 50PFL5008T/60, 50PFL5028H/12, 50PFL5028K/12, 50PFL5028M/08, 50PFL5028T/12, 50PFL5028T/60, 50PFL5038H/12, 50PFL5038K/12, 50PFL5038T/12, 50PFL5038T/60, 55PFL4308H/12, 55PFL4308K/12, 55PFL4308T/12, 55PFL4308T/60, 55PFL4508H/12, 55PFL4508K/12, 55PFL4508T/12, 55PFL4508M/08, 55PFL4508T/60, 55PFL4528H/12, 55PFL4528T/12, 55PFL4528T/60.

Скачать документ Chassis TPM10.1E LA в архиве (83.6 Мб).

Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.

Техническое описание

Телевизор PHILIPS 32PFL5008K с ЖК-дисплеем LC320EUE, размером по диагонали 32" (81 см) формата 16:9. Необходимая яркость свечения экрана 400 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 500000:1 достигается специальным контролем работы светодиодов. В данной модели применяется боковая подсветка из светодиодов Edge LED.
Имеется поддержка 3D изображения с применением поляризационной технологии.
Матрица LC320EUE и программное обеспечение основной платы MainBoard 715G5713-M01-000-005N предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 32PFL5008K оснащён программным обеспечением SMART и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-S2.

Мощность, потребляемая рабочем в режиме от сети, составляет 37 Вт. Блок питания 715G5793.

Габаритные размеры: с подставкой 728x512x185 мм, без подставки 728x447x34 мм.

Масса телевизора: с подставкой: 9 кг, без подставки: 7.76 кг.

Внимание! Панель LC320EUE (FF)(F1) LED-телевизора PHILIPS 32PFL5008K является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям PHILIPS 32PFL5008K

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если PHILIPS 32PFL5008K не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если PHILIPS 32PFL5008K не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если PHILIPS 32PFL5008K завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора PHILIPS 32PFL5008K требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели LC320EUE (FF)(F1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у PHILIPS 32PFL5008K нет изображения, но есть звук, часто просто не работает подсветка дисплея LC320EUE (FF)(F1). Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели LC320EUE - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard 715G5713-M01-000-005N, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard 715G5713-M01-000-005N, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Обновление программного обеспечения (прошивка, firmware):

32pfl5008k_12_fus_rus.zip. Версия: 003.020.000.001, Файл Zip, Дата публикации: 2018-07-19

Документация:

Инструкция по эксплуатации 32pfl5008k_12_dfu_rus.pdf. Файл Pdf, Дата публикации: 2013-06-04

Краткое руководство 32pfl5008k_12_qsg_rus.pdf. Файл Pdf, Дата публикации: 2013-04-15

Файлы скачать можно на сайте производителя для модели 32PFL5008K/12.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
