Телевизор PHILIPS 22PFL3405H

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: PHILIPS, модель: 22PFL3405H.
Коротко от телевизоре: LCD, подсветка LED, 22", 1366x768, 720p HD, звук: 6 Вт.

На сайте PHILIPS есть обновление ПО (прошивка). 22PFL3405H/12, версия TPM52E 2.09 от 28.09.2012. Подробнее...

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 59 страниц 2010 г. на модели 19HFL3232D/10, 19PFL3405H/05, 19PFL3405H/12, 22HFL3232D/10, 22PFL3405H/05, 22PFL3405H/12, 22PFL3415H/12, 22PFL3415H/60, 26HFL3232D/10, 26PFL3405H/05, 26PFL3405H/12.

Скачать документ Chassis TPM5.2E LA в архиве (7 Мб).

TV PHILIPS

Model: 22PFL3405H

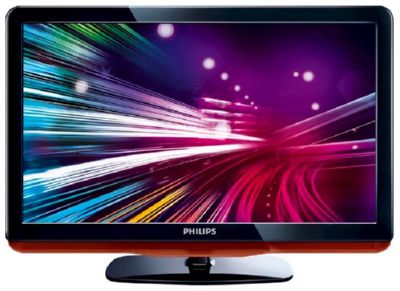

Телевизор PHILIPS 22PFL3405H

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный корпус с красным оформлением передней панели.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2010
Размер экрана по диагонали: 22" (55 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
LED подсветка: есть
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Контрастность динамическая: 150000:1
Угол обзора: 170°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI, USB
Вес телевизора: с подставкой: 4.2 кг
без подставки: 4 кг
Размеры с подставкой: 526x369x149 мм
Размеры без подставки: 526x343x49 мм
Потребление от сети: 36 Вт

Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.

Техническое описание

Телевизор PHILIPS 22PFL3405H с ЖК-дисплеем, размером по диагонали 22" (55 см) формата 16:9. Необходимая яркость свечения экрана 300 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 150000:1 достигается специальным контролем работы светодиодов. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Конструкция и технические возможности телевизора обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 6 Вт (2х3 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.

Мощность, потребляемая рабочем в режиме от сети, составляет 36 Вт.

Габаритные размеры: с подставкой 526x369x149 мм, без подставки 526x343x49 мм.

Масса телевизора: с подставкой: 4.2 кг, без подставки: 4 кг.

Внимание! Панель LED-телевизора PHILIPS 22PFL3405H является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям PHILIPS 22PFL3405H

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если PHILIPS 22PFL3405H не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если PHILIPS 22PFL3405H не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если PHILIPS 22PFL3405H завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора PHILIPS 22PFL3405H требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у PHILIPS 22PFL3405H нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Обновление программного обеспечения (прошивка, firmware):

22pfl3405h_12_fus_rus.zip. Версия: TPM52E 2.09, Файл Zip, Дата публикации: 2012-09-28

Документация:

Инструкция по эксплуатации 22pfl3405h_12_dfu_rus.pdf. Файл Pdf, Дата публикации: 2010-04-16

Краткое руководство 22pfl3405h_12_qsg_rus.pdf. Файл Pdf, Дата публикации: 2010-04-16

Файлы скачать можно на сайте производителя для модели 22PFL3405H/12.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
