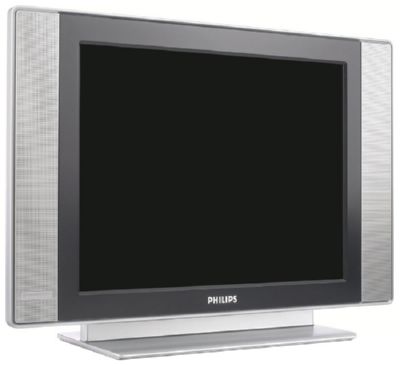

Телевизор PHILIPS 15PF5120
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...
Ремонт телевизора PHILIPS 15PF5120/58. Информация по ремонту для пользователей ниже на странице.
Торговая марка: PHILIPS, модель: 15PF5120.
Коротко от телевизоре: LCD, диагональ 15".
В составе используется MainBoard 3139_123_60192 и LCD-panel LC150X02-TL01.
Блок питания (PSU) BL4L50P3 3341 808 10028 Power Supply.
Доступна для скачивания документация по ремонту на странице ниже.
TV PHILIPS
Model: 15PF5120
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - комбинированный.
Основные технические характеристики: | |
| TV LCD | Год выпуска модели: 2005 |
| Размер экрана по диагонали: | 15" |
| Формат экрана: | 4:3 |
| Максимальное разрешение: | 1024x768 |
| Матрица: | LC150X02-TL01 |
| Яркость: | 450 кд/м2 |
| Контрастность: | 500:1 |
| Угол обзора: | 130° |
| Время отклика пикселя: | 16 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Количество каналов: | 100 |
| Телетекст: | с памятью на 10 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 4 Вт (2x2 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, аудио x2, S-Video, SCART, RGB, DVI HDCP |
| Вес телевизора: | 5 кг |
| Размеры с подставкой: | 472x348x153 мм |
| Размеры без подставки: | 472x308x77 мм |
| Потребление от сети: | 42 Вт |
Помощь в ремонте. Доступны документы PDF.
1. Service Manual with Schematic Diagram 64 страниц 2005 г. на модели 15PF4110, 15PF5120, 17PF4310, 20PF4110, 20PF4310, 20PF5120, 20PF5320, 23PF5320.
Скачать документ Chassis LC4.1E AB в архиве (11.6 Мб).
2. Service Manual with Schematic Diagram 64 страниц 2006 г. на модели 23PF5320/01, 23PF5320/58, 20PF4110/01, 20PF4110/58, 20PF5320/01, 20PF5320/58, 20PF5120/01, 20PF5120/58, 17PF4310/01, 20PF4310/58, 15PF5120/01, 15PF5120/58, 15PF4110/01, 15PF4110/58, 15PF4121/58, 15PF5121/58, 20PF4121/58, 20PF5121/58, 23PF4321/01, 23PF5321/01.
Скачать документ Chassis LC4.1E AB в архиве (6.6 Мб).
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор PHILIPS 15PF5120 с ЖК-дисплеем LC150X02-TL01, размером по диагонали 15" формата 4:3. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 500:1. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p.
Мощность акустической системы звука 4 Вт (2x2 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, S-Video, SCART, RGB, DVI HDCP. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Мощность, потребляемая рабочем в режиме от сети, составляет 42 Вт. Блок питания BL4L50P3.
Габаритные размеры: с подставкой 472x348x153 мм, без подставки 472x308x77 мм.
Масса телевизора: 5 кг.
Внимание! Панель LC150X02-TL01 LCD-телевизора PHILIPS 15PF5120 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 15PF5120
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 15PF5120 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 15PF5120 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 15PF5120 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 15PF5120 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC150X02-TL01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Отсутствие изображения при наличии сигнала у PHILIPS 15PF5120 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) LC150X02-TL01, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.
Часто для ремонта подсветки требуется разборка LCD-панели LC150X02-TL01 - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).
Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard 3139_123_60192, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard 3139_123_60192, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
