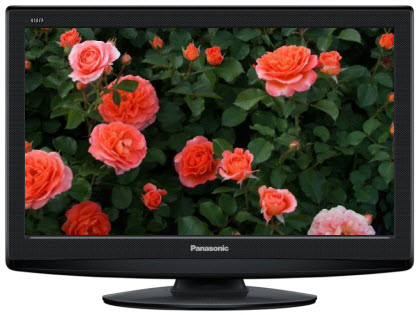

Телевизор PANASONIC TX-LR32S25
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: PANASONIC, модель: TX-LR32S25.
Коротко от телевизоре: LCD, 32", 1920x1080, 1080p Full HD, DVR, звук: 20Вт, разъёмов HDMI: 3, Wi-Fi, Smart TV.
На сайте Panasonic есть прошивка - обновление ПО (Firmware) на TX-LR32S25. Версия Ver. 2.515 от 15 Sep.2011 г. Подробнее...
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 83 страниц 2010 г. на модели TX-LR32S25.
TV PANASONIC
Model: TX-LR32S25
Дополнительные функции изображения:
True Cinema (24 кадра).
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| TV LCD Smart | Год выпуска модели: 2010 |
| Размер экрана по диагонали: | 32" (81 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1920x1080 |
| Частота обновления: | 100 Гц |
| Smart: | есть. Поддержка Wi-Fi - есть |
| Поддержка HD: | 1080p Full HD |
| Контрастность динамическая: | 20000:1 |
| Угол обзора: | 178° |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T |
| Количество каналов: | 100 |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, MPEG4, JPEG |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 20 Вт (2х10 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV x2, аудио x3, компонентный, VGA, HDMI x3, USB, Wi-Fi |
| Вес телевизора: | с подставкой: 11.5 кг без подставки: 10 кг |
| Размеры с подставкой: | 798x551x217 мм |
| Размеры без подставки: | 798x511x83 мм |
LCD-телевизоры PANASONIC с ламповой подсветкой CCFL(EEFL), достаточное количество которых было ранее продано в РФ, ещё находятся в эксплуатации, в определённой степени, сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор PANASONIC TX-LR32S25 с ЖК-дисплеем, размером по диагонали 32" (81 см) формата 16:9. Динамическая контрастность 20000:1 обеспечивается специальным контролем работы подсветки в зависимости от освещённости участков в сюжете.
Конструкция и технические возможности телевизора могут обеспечить просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор TX-LR32S25 оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые видеопроцессором форматы файлов мультимедиа: MP3, MPEG4, JPEG.
Мощность акустической аудиосистемы 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, аудио x3, компонентный, VGA, HDMI x3, USB, Wi-Fi. Для индивидуального прослушивания предусмотрен выход подключения наушников. Для подключения компьютера или ноутбука используется разъём VGA (D-Sub 15), поддерживающий разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Габаритные размеры: с подставкой 798x551x217 мм, без подставки 798x511x83 мм.
Масса телевизора: с подставкой: 11.5 кг, без подставки: 10 кг.
Внимание! Панель LCD-телевизора PANASONIC TX-LR32S25 является достаточно дорогим его компонентом.
Не допускайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PANASONIC TX-LR32S25
Прежде чем звонить в ремонтную службу, иногда следует убедиться, что телевизор действительно неисправен.
Если PANASONIC TX-LR32S25 не включается или периодически отключается, полезно проверить исправность розеток и удлинителей в местах подключения телевизора к сети. Это можно сделать с помощью любого бытового электроприбора, например, фена или настольной лампы.
Если PANASONIC TX-LR32S25 не реагирует на пульт, но работают кнопки панели управления, есть вероятность неисправности пульта (не работает пульт). Возможно, пришла пора заменить в нём батарейки.
Если появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что к телевизору подключен выбранный источник синала. Для телевидения (в режиме TV) так же необходимо соблюдать коммутацию цифровое/аналоговое.
Если нет звука при просмотре аналоговых программ, целесообразно проверить в настройках на каналы установленную систему звука для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PANASONIC TX-LR32S25 завис, не реагирует на пульт и кнопки панели управления, может помочь перезагрузка. Для этого нужно полностью отключить телевизор, вытащив вилку шнура из розетки, и через 10-15 секунд снова включить.
Если разбит или треснул экран
Стекло экрана LCD телевизора PANASONIC TX-LR32S25 требует бережного отношения и может треснуть даже при ударе по нему детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана.
При повреждениях экрана требуется замена LCD панели. Цену на такой ремонт можно уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Отсутствие изображения при наличии сигнала у PANASONIC TX-LR32S25 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.
Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).
Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.
Инструкции и обновления
Обновление программного обеспечения - Software/Firmware Update:
Версия Ver. 2.515 от 15 Sep.2011. Файл P102_2515.zip 24 815 284 bytes.
Для моделей TX-LR32D25, TX-LR32S25, TX-LR37D25, TX-LR37S25, TX-LR42D25.
Скачать файл и инструкции по обновлению можно на сайте производителя для модели TX-LR32S25.
Результаты обновлений:
| Date/Version | Дополнения/изменения |
| Sep. 15, 2011 Ver. 2.515 | Сервис TV CAST был обновлен до TV Connect. |
| Sep. 14, 2010 Ver. 2.505 | Воспроизведения 3D контента, хранящегося на SD-карте, с помощью видеокамеры Panasonic. Добавлена ??поддержка сервиса Skype в VieraCast. |
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
