Телевизор PANASONIC TX-32ASR605

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: PANASONIC, модель: TX-32ASR605.
Коротко от телевизоре: LCD, подсветка LED, 32", 1920x1080, 1080p Full HD, звук: 10Вт, разъёмов HDMI: 2, доступ в Интернет, Wi-Fi, Smart TV.

На сайте Panasonic есть прошивка - обновление ПО (Firmware) на TX-32ASR605. Версия Ver. 3.073 от 21 Apr. 2020 г. Подробнее...

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 28 страниц 2014 г. на модели TX-32ASR600 TX-32ASR605.

Скачать документ ORDER No. PCZ1405129SE в архиве (5 Мб).

TV PANASONIC

Model: TX-32ASR605

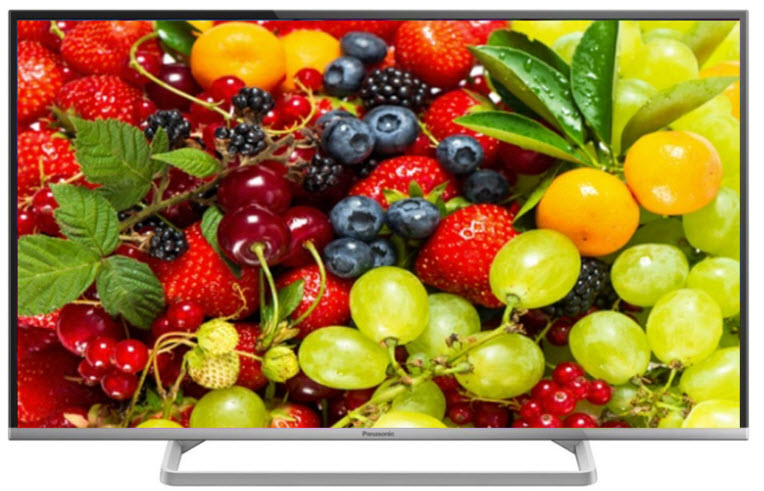

Телевизор PANASONIC TX-32ASR605

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - серый.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Smart Год выпуска модели: 2014
Размер экрана по диагонали: 32" (81 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 100 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, компонентный, SCART, RGB, HDMI x2, USB, Ethernet (RJ-45), Wi-Fi

Современные LED-телевизоры PANASONIC, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Чехии (г. Пльзень). Качество и надёжность их достаточно высоки, соответственно статусу и цене.
К телевизорам PANASONIC из низкой ценовой категории, собранным Беларуси и Китае, рекомендуем относиться несколько осторожно...

Техническое описание

Телевизор PANASONIC TX-32ASR605 с ЖК-дисплеем, размером по диагонали 32" (81 см) формата 16:9. В технологии изготовления экрана данной модели телевизора реализована светодиодная LED подсветка.
Конструкция и технические возможности телевизора могут обеспечить просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор TX-32ASR605 оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые видеопроцессором форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической аудиосистемы 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x2, USB, Ethernet (RJ-45), Wi-Fi. Для индивидуального прослушивания предусмотрен выход подключения наушников. Для подключения компьютера или ноутбука используется разъём VGA (D-Sub 15), поддерживающий разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.

Внимание! Панель LED-телевизора PANASONIC TX-32ASR605 является самым дорогим его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям PANASONIC TX-32ASR605

При проявлении неисправностей телевизора в процессе эксплуатации не следует забывать о гарантийных обязательствах производителя (продавца), которые указаны в сопроводительных документах.

Если PANASONIC TX-32ASR605 не включается или отключается, иногда полезно проверить розетки и удлинители в местах подключения телевизора сети.

Если PANASONIC TX-32ASR605 не реагирует на команды с пульта, но работают кнопки управления на панели, есть большая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных или кабельных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенны или кабельной сети.
Убедиться в работоспособности телевизора можно от других внешних источников сигнала.

Если нет звука при просмотре телевизионных аналоговых программ, следует проверить в настройках систему звука для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если PANASONIC TX-32ASR605 завис, не реагирует на пульт и кнопки панели управления, иногда может помочь Reset - перезагрузка процессора. Для этого необходимо отключить телевизор от сети, вытащив вилку сетевого шнура из розетки, и через 15-20 секунд снова включить.

Если разбит или треснул экран

Экран LED телевизора PANASONIC TX-32ASR605 требует от пользователей бережного отношения. Стекло экрана может треснуть от лёкого удара или чрезмерного давления на поверхность экрана по всей площади.

При повреждениях экрана требуется замена LED панели. В таких случаях цену не её замену необходимо уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным в гарантийных документах или на официальном сайте.
Часто такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у PANASONIC TX-32ASR605 нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Обновление программного обеспечения - Software/Firmware Update:

Версия Ver. 3.073 от 21 Apr. 2020. Файл P144_3073.zip 111 499 310 bytes.

Для моделей TX-24AS500E, TX-24ASW504, TX-32AS500E, TX-32AS500Y, TX-32AS520E, TX-32AS520Y, TX-32ASW504, TX-39AS500E, TX-39AS500Y, TX-39ASW504, TX-42AS500E, TX-42AS500Y, TX-42AS520E, TX-42AS520Y, TX-42ASW504, TX-50AS500E, TX-50AS500Y, TX-50AS520E, TX-50AS520Y, TX-50ASW504, TX-24AS510B, TX-32AS500B, TX-32AS520B, TX-39AS500B, TX-42AS500B, TX-42AS520B, TX-50AS500B, TX-50AS520B, TX-32ASR600, TX-32ASR605.

Скачать файл и инструкции по обновлению можно на сайте производителя для модели TX-32ASR605.

Результаты обновлений:

Date/VersionДополнения/изменения
Apr. 21, 2020 Ver. 3.073Улучшено сетевое приложение.
Oct. 4, 2016 Ver. 3.070Улучшена стабильность системы.
Nov. 18, 2014 Ver. 3.065Улучшены сетевые функции.
Jun. 10, 2014 Ver. 3.054Обновлены сетевые функции.
May 20, 2014 Ver. 3.037Обновлены сетевые функции.
Apr. 15, 2014 Ver. 3.022Установка времени (AS510B/520B series). Улучшена стабильность системы.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
