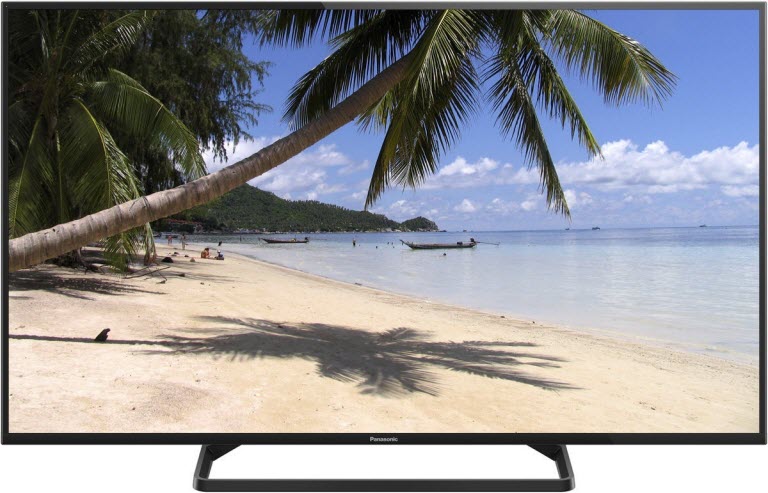

Телевизор PANASONIC TX-32AR400
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...
Ремонт телевизора PANASONIC TX-32AR400. Информация по ремонту для пользователей ниже на странице.
Торговая марка: PANASONIC, модель: TX-32AR400.
Коротко от телевизоре: LCD, подсветка LED, 32", 1366x768, 720p HD, звук: 10Вт, разъёмов HDMI: 2.
В составе используется MainBoard 715G6173-M0F-000-004K и LCD-panel TPT315B5-DXJSFE.
Блок питания (PSU) 715G6197-P01-001-003E Power Supply.
LED-подсветка GJ-315-D508-V5.
Помощь в ремонте. Доступен документ PDF.
Service Manual 22 страниц 2014 г. на модели TX-32AR400.
TV PANASONIC
Model: TX-32AR400
Цвет корпуса - черный.
Основные технические характеристики: | |
| LCD TV LED | Год выпуска модели: 2014 |
| Размер экрана по диагонали: | 32" (81 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1366x768 |
| Частота обновления: | 100 Гц |
| Матрица: | TPT315B5-DXJSFE |
| LED подсветка: | есть, Direct LED |
| Поддержка HD: | 720p HD |
| Угол обзора: | 176° |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T, DVB-T2, DVB-C |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i |
| Мультимедиа: | MP3, WMA, MPEG4, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 10 Вт (2х5 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, компонентный, SCART, RGB, HDMI x2, USB |
| Вес телевизора: | с подставкой: 5.5 кг без подставки: 5 кг |
| Размеры с подставкой: | 727x464x194 мм |
| Размеры без подставки: | 727x432x67 мм |
Дополнительная информация от производителя:
Технологии дисплея: Тип панели: ЖК-панель со светодиодной подсветкой. Формат: 16:9. Технология Clear Panel. Сканирующая подсветка: Подсветка 100 Гц BLB. Угол обзора: 176 градусов.
Технологии изображения: Поддерживаемые форматы мультимедиа: AVI / MKV / WMV / MP4 / M4v / FLV / 3GPP / VRO / VOB / TS / PS, MP3 / AAC / WMA / FLAC / WAV, JPEG.
Технологии звука: Режим объемного звука: V-Audio. Акуситические системы: Полнодиапазонный x 2. Реверсивный звуковой канал (вход 1).
Режимы звука: «Музыка», «Речь», «Пользовательский».
Режимы изображения: «Динамический», «Стандартный», «Кинотеатр», «True Cinema», «Пользовательский»
Входные и выходные разъёмы (проводной интерфейс): SCART: 1 (сзади). HDMI: HDMI 2 (сзади). USB: 1 (сбоку; USB 2.0 x 1). Цифровой аудио выход (оптический) SD: 1 (сзади). Разъём для наушников: 1 (сбоку).
Современные LED-телевизоры PANASONIC, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Чехии (г. Пльзень). Качество и надёжность их достаточно высоки, соответственно статусу и цене.
К телевизорам PANASONIC из низкой ценовой категории, собранным Беларуси и Китае, рекомендуем относиться несколько осторожно...
Техническое описание
Телевизор PANASONIC TX-32AR400 с ЖК-дисплеем TPT315B5-DXJSFE, размером по диагонали 32" (81 см) формата 16:9. В LCD-панели телевизора реализована прямая подсветка с задним расположением светодиодов - Direct LED.
Матрица TPT315B5-DXJSFE и ПО основной платы MainBoard 715G6173-M0F-000-004K предусматривают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в графическом стандарте 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые видеопроцессором форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической аудиосистемы 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки звука NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x2, USB. Для индивидуального прослушивания предусмотрен выход подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
В телевизоре используется блок питания 715G6197-P01-001-003E.
Габаритные размеры: с подставкой 727x464x194 мм, без подставки 727x432x67 мм.
Масса телевизора: с подставкой: 5.5 кг, без подставки: 5 кг.
Внимание! Панель TPT315B5-DXJSFE LED-телевизора PANASONIC TX-32AR400 является самым дорогим его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PANASONIC TX-32AR400
При проявлении неисправностей телевизора в процессе эксплуатации не следует забывать о гарантийных обязательствах производителя (продавца), которые указаны в сопроводительных документах.
Если PANASONIC TX-32AR400 не включается или отключается, иногда полезно проверить розетки и удлинители в местах подключения телевизора сети.
Если PANASONIC TX-32AR400 не реагирует на команды с пульта, но работают кнопки управления на панели, есть большая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных или кабельных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенны или кабельной сети.
Убедиться в работоспособности телевизора можно от других внешних источников сигнала.
Если нет звука при просмотре телевизионных аналоговых программ, следует проверить в настройках систему звука для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PANASONIC TX-32AR400 завис, не реагирует на пульт и кнопки панели управления, иногда может помочь Reset - перезагрузка процессора. Для этого необходимо отключить телевизор от сети, вытащив вилку сетевого шнура из розетки, и через 15-20 секунд снова включить.
Если разбит или треснул экран
Экран LED телевизора PANASONIC TX-32AR400 требует от пользователей бережного отношения. Стекло экрана может треснуть от лёкого удара или чрезмерного давления на поверхность экрана по всей площади.
При повреждениях экрана требуется замена LED панели TPT315B5-DXJSFE. В таких случаях цену не её замену необходимо уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным в гарантийных документах или на официальном сайте.
Часто такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Если у PANASONIC TX-32AR400 нет изображения, но есть звук, часто просто не работает подсветка дисплея TPT315B5-DXJSFE. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели TPT315B5-DXJSFE - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard 715G6173-M0F-000-004K, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard 715G6173-M0F-000-004K, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
