Телевизор MYSTERY MTV-3023LT2

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора MYSTERY MTV-3023LT2. Информация по ремонту для пользователей ниже на странице.

Торговая марка: MYSTERY, модель: MTV-3023LT2.
Коротко от телевизоре: ЖК, 720p HD, диагональ 28" (71 см), TFT TN, разъёмов HDMI: 2, есть USB, есть поддержка DVB-T2, тип подсветки: Edge LED.

В составе используется MainBoard MSDV3222-ZC01-01 и LCD-панель (матрица) MT3151A05. Блок питания совмещён с MainBoard.

TV MYSTERY

Model: MTV-3023LT2

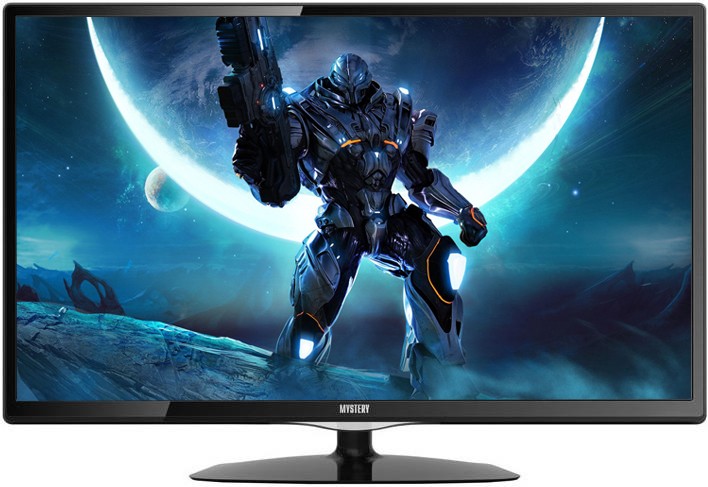

Телевизор MYSTERY MTV-3023LT2

Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED
Размер экрана по диагонали: 28" (71 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 200 кд/м2
Контрастность: 1000:1
Угол обзора: 170°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Количество каналов: 300
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, VGA, HDMI x2, USB
Разъём наушников: есть

LED-телевизоры MYSTERY, продаваемые в настоящее время на российском рынке, изготавливаются на сборочных предприятиях г. Калининграда и области.

Техническое описание

Телевизор MYSTERY MTV-3023LT2 с ЖК-дисплеем MT3151A05, размером по диагонали 28" (71 см) формата 16:9. Необходимая яркость свечения экрана 200 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 1000:1. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED. Возможен просмотр изображений в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, VGA, HDMI x2, USB. Предусмотрен выход для подключения наушников.
Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T MPEG4 , DVB-C , DVB-T2 .

Габаритные размеры: C подставкой 642x444x209 мм, Без подставки 642x398x44 мм.

Внимание! Панель MT3151A05 LED-телевизора MYSTERY MTV-3023LT2 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям MYSTERY MTV-3023LT2

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если MYSTERY MTV-3023LT2 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если MYSTERY MTV-3023LT2 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если MYSTERY MTV-3023LT2 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора MYSTERY MTV-3023LT2 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели MT3151A05. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре MYSTERY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у MYSTERY MTV-3023LT2 нет изображения, но есть звук, часто просто не работает подсветка дисплея MT3151A05. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели MT3151A05 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard MSDV3222-ZC01-01, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard MSDV3222-ZC01-01, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
