Телевизор LG RZ-37LZ55

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: LG, модель: RZ-37LZ55.
Коротко от телевизоре: LCD, 720p HD, диагональ 37" (94 см), есть HDMI.

В составе используется MainBoard ML-051B 68709M0024A и LCD-panel LC370WX1(SL)(05).
Блок питания (PSU) 6709900002A 6870TD30D10 Power Supply.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 35 страниц 2005 г. на модели RZ-37LZ55, RT-37LZ55.

Скачать документ CHASSIS : ML-051B в архиве (5.2 Мб).

TV LG

Model: RZ-37LZ55

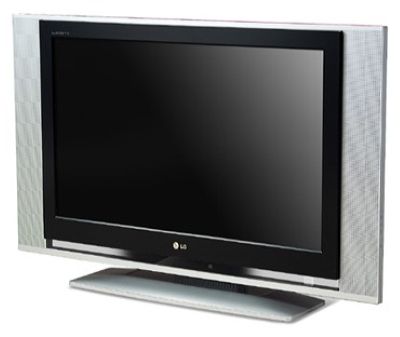

Телевизор LG RZ-37LZ55

Дополнительные функции звука:
Объемный звук.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2004
Размер экрана по диагонали: 37" (94 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Матрица: LC370WX1(SL)(05)
Поддержка HD: 720p HD
Яркость: 600 кд/м2
Контрастность: 1200:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: с памятью на 10 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, S-Video, компонентный, SCART x2, RGB, HDMI
Вес телевизора: 28.9 кг

LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.

Техническое описание

Телевизор LG RZ-37LZ55 с ЖК-дисплеем LC370WX1(SL)(05), размером по диагонали 37" (94 см) формата 16:9. Необходимая яркость свечения экрана 600 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность - отношение максимальной яркости к минимальной составляет 1200:1.
Матрица LC370WX1(SL)(05) и программное обеспечение основной платы MainBoard ML-051B обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, S-Video, компонентный, SCART x2, RGB, HDMI. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2.

В телевизоре используется блок питания 6709900002A.

Габаритные размеры: 1061x675x219 мм.

Масса телевизора: 28.9 кг.

Внимание! Панель LC370WX1(SL)(05) LCD-телевизора LG RZ-37LZ55 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям LG RZ-37LZ55

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если LG RZ-37LZ55 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если LG RZ-37LZ55 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG RZ-37LZ55 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора LG RZ-37LZ55 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели LC370WX1(SL)(05). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у LG RZ-37LZ55 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) LC370WX1(SL)(05), например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели LC370WX1(SL)(05) - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard ML-051B, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard ML-051B, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
