Телевизор LG RZ-17LZ21

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: LG, модель: RZ-17LZ21.
Коротко от телевизоре: LCD, диагональ 17", 2003 г.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 28 страниц 2003 г. на модели KZ-17LZ21 (RZ-17LZ21?).

Скачать документ CHASSIS : ML-027B в архиве (5.9 Мб).

TV LG

Model: RZ-17LZ21

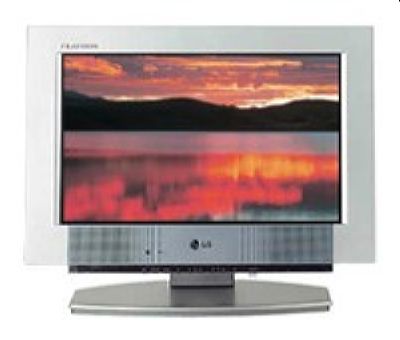

Телевизор LG RZ-17LZ21

Основные технические характеристики:

TV LCD Год выпуска модели: 2003
Размер экрана по диагонали: 17"
Формат экрана: 16:9
Максимальное разрешение:
Яркость: 450 кд/м2
Контрастность: 350:1
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: нет
Звук стерео: есть
Мощность звука: 14 Вт (2x7Вт)
Акустика: два динамика
Интерфейс: AV, SCART
Разъём наушников: есть
Вес телевизора: 7.8 кг

LCD-телевизоры LG с флуоресцентной подсветкой дисплея, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.

Техническое описание

Телевизор LG RZ-17LZ21 с ЖК-дисплеем, размером по диагонали 17" формата 16:9. Необходимая яркость свечения 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность, как отношение максимальной яркости к минимальной, составляет 350:1. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC.
Мощность акустической системы звука 14 Вт (2x7Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART. Предусмотрен разъём для подключения наушников.

Габаритные размеры: 470x380x180 мм.

Масса телевизора: 7.8 кг.

Внимание! Панель LCD-телевизора LG RZ-17LZ21 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям LG RZ-17LZ21

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если LG RZ-17LZ21 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если LG RZ-17LZ21 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG RZ-17LZ21 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора LG RZ-17LZ21 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у LG RZ-17LZ21 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами..
