Телевизор LG 60UF856V

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: LG, модель: 60UF856V, 60UF856V-ZG.
Коротко от телевизоре: LCD, подсветка LED, 59.5", 3840x2160, 4K UHD, 3D, есть спутниковый тюнер, звук: 20Вт, разъёмов HDMI: 3, доступ в Интернет, Wi-Fi, Smart TV.

На сайте LG есть прошивки (обновление ПО) для моделей версии 04.05.85, совместимые с 60UF856V. Подробнее...

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 111 страниц 2014 г. на модели 60UF85**, 65UF85**/, 60/65UF85**-Z*, 65UF86**, 65UF86**-ZA, 60UF850V, 60UF851V, 60UF852V, 60UF853V, 60UF855V, 60UF856V, 60UF8579.

Скачать документ CHASSIS : LD53J в архиве (9.9 Мб).

TV LG

Model: 60UF856V

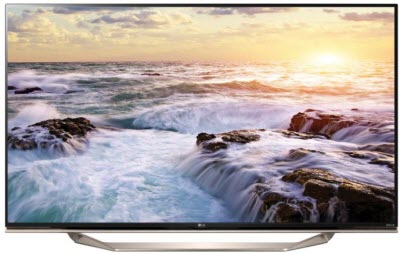

Телевизор LG 60UF856V

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Автоматическая регулировка громкости. Объемный звук.

Цвет корпуса - черная передняя панель с золотистым оформлением.

Крепление к стене VESA 300×300 мм.

Основные технические характеристики:

LCD TV LED Smart 3D UHD Год выпуска модели: 2015
Размер экрана по диагонали: 59.5" (151 см)
Формат экрана: 16:9
Максимальное разрешение: 3840x2160
Частота обновления: 100 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: webOS
Поддержка 3D: есть, поляризационная технология, конвертация 2D в 3D
Поддержка HD: 4K UHD
Яркость: 450 кд/м2
Контрастность: 1400:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, компонентный, SCART, RGB, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast
Вес телевизора: с подставкой: 33 кг
без подставки: 26.9 кг
Размеры с подставкой: 1343x846x338 мм
Размеры без подставки: 1343x788x51 мм

Picture Masstering Index 2000 Гц; SCART

Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.

Техническое описание

Телевизор LG 60UF856V с ЖК-дисплеем, размером по диагонали 59.5" (151 см) формата 16:9. Необходимая яркость свечения экрана 450 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 1400:1. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Имеется поддержка 3D изображения с применением пассивной поляризационной технологии.
Конструкция и технические возможности телевизора способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD.
Модель телевизора 60UF856V имеет встроенное программное обеспечение (ПО) SMART и установленную Операционную Систему webOS. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080, 3840x2160. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2.

Габаритные размеры: с подставкой 1343x846x338 мм, без подставки 1343x788x51 мм.

Масса телевизора: с подставкой: 33 кг, без подставки: 26.9 кг.

Внимание! Панель LED-телевизора LG 60UF856V является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям LG 60UF856V

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если LG 60UF856V не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если LG 60UF856V не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG 60UF856V завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора LG 60UF856V требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у LG 60UF856V нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Последнее обновление, прошивка - latest firmware (Version 04.05.85):

Software_File(Version_04.05.85).zip. 693144K. От 06/19/2019.
TV_Software_Update_Guide_v3.pdf. 2014K. От 06/19/2019.

Прошивка для моделей: 40JL9100-ZQ, 40UF7707-ZB, 40UF770V-ZB, 40UF771V-ZF, 40UF7727-ZP, 40UF7729-ZP, 40UF772V-ZP, 40UF7767-ZQ, 40UF7769-ZQ, 40UF776V-ZQ, 40UF7787-ZA, 40UF778V-ZA, 43UF6907-ZD, 43UF6909-ZD, 43UF690V-ZC, 43UF690V-ZD, 43UF7707-ZB, 43UF7709-ZB, 43UF770V-ZB, 43UF771V-ZF, 43UF7727-ZP, 43UF7729-ZP, 43UF772V-ZP, 43UF7767-ZQ, 43UF7769-ZQ, 43UF776V-ZQ, 43UF7787-ZA, 43UF778V-ZA, 49JL9100-ZQ, 49UF6907-ZD, 49UF6909-ZD, 49UF690V-ZC, 49UF690V-ZD, 49UF7707-ZB, 49UF7709-ZB, 49UF770V-ZB, 49UF771V-ZF, 49UF7727-ZP, 49UF7729-ZP, 49UF772V-ZP, 49UF7767-ZQ, 49UF7769-ZQ, 49UF776V-ZQ, 49UF7787-ZA, 49UF778V-ZA, 49UF8007-ZA, 49UF800V-ZA, 49UF8507-ZB, 49UF8509-ZB, 49UF850V-ZB, 49UF8517-ZC, 49UF8519-ZC, 49UF851V-ZC, 49UF8527-ZE, 49UF8529-ZE, 49UF852V-ZE, 49UF853V-ZE, 49UF8557-ZF, 49UF8559-ZF, 49UF855V-ZF, 49UF8567-ZG, 49UF8569-ZG, 49UF8577-ZH, 49UF8579-ZH, 55EG9609-ZA, 55EG960V-ZA, 55EG960V-ZD, 55JL9100-ZQ, 55UF7707-ZB, 55UF7709-ZB, 55UF770V-ZB, 55UF771V-ZF, 55UF7727-ZP, 55UF7729-ZP, 55UF772V-ZP, 55UF7767-ZQ, 55UF7769-ZQ, 55UF776V-ZQ, 55UF7787-ZA, 55UF778V-ZA, 55UF8007-ZA, 55UF800V-ZA, 55UF8507-ZB, 55UF8509-ZB, 55UF850V-ZB, 55UF8517-ZC, 55UF8519-ZC, 55UF851V-ZC, 55UF8527-ZE, 55UF8529-ZE, 55UF852V-ZE, 55UF853V-ZE, 55UF8557-ZF, 55UF8559-ZF, 55UF855V-ZF, 55UF8567-ZG, 55UF8569-ZG, 55UF8577-ZH, 55UF8579-ZH, 55UF857V-ZH, 55UF8607-ZA, 55UF8609-ZA, 55UF860V-ZA, 55UG8709-ZA, 55UG870V-ZA, 60UF7709-ZB, 60UF770V-ZB, 60UF771V-ZF, 60UF7729-ZP, 60UF772V-ZP, 60UF7769-ZQ, 60UF776V-ZQ, 60UF778V-ZA, 60UF8509-ZB, 60UF850V-ZB, 60UF8519-ZC, 60UF851V-ZC, 60UF8529-ZE, 60UF852V-ZE, 60UF853V-ZE, 60UF8559-ZF, 60UF855V-ZF, 60UF8569-ZG, 60UF856V-ZG, 60UF8579-ZH, 60UF857V-ZH, 65EG9609-ZA, 65EG9609-ZD, 65EG960V-ZA, 65UF7709-ZB, 65UF770V-ZB, 65UF7729-ZP, 65UF772V-ZP, 65UF7769-ZQ, 65UF776V-ZQ, 65UF778V-ZA, 65UF8009-ZA, 65UF800V-ZA, 65UF8509-ZB, 65UF850V-ZB, 65UF8519-ZC, 65UF851V-ZC, 65UF8529-ZE, 65UF852V-ZE, 65UF853V-ZE, 65UF8559-ZF, 65UF8569-ZG, 65UF856V-ZG, 65UF8579-ZH, 65UF857V-ZH, 65UF8609-ZA, 65UF860V-ZA, 65UG8709-ZA, 65UG870V-ZA, 70UF771V-ZK, 70UF7729-ZP, 70UF772V-ZP, 79UF7709-ZA, 79UF770V-ZA, 79UF8609-ZA, 79UF860V-ZA.

Файлы скачать можно на сайте производителя для модели 43UF690V.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
