Телевизор LG 49LJ614V

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: LG, модель: 49LJ614V-ZA.
Коротко от телевизоре: LCD, подсветка LED, 48.5", 1920x1080, 1080p Full HD, TFT IPS, есть спутниковый тюнер, звук: 20Вт, разъёмов HDMI: 3, доступ в Интернет, Wi-Fi, Smart TV.

На сайте LG есть прошивки (обновление ПО) для 49LJ614V-ZA, версия 05.80.40 от 26.08.2020. Подробнее...

В составе используется MainBoard EBT64578541 и LCD-panel HC490DUN-ABSR3-A11X.
Блок питания (PSU) EAY64529701 Power Supply.

Помощь в ремонте. Доступен документ PDF.

Service Manual 64 страниц 2017 г. на модели 49LJ614V 49LJ614V-ZA.

Скачать документ CHASSIS : LD75H в архиве (7.1 Мб).

TV LG

Model: 49LJ614V

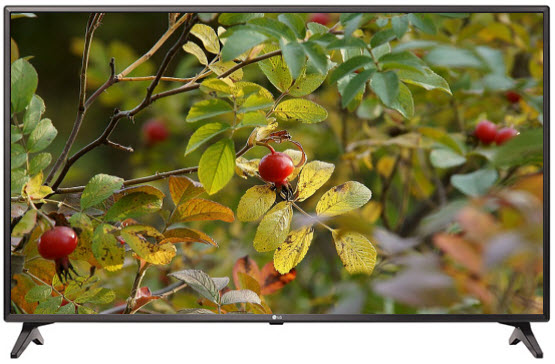

Телевизор LG 49LJ614V

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Крепление к стене VESA 300×300 мм.

Основные технические характеристики:

LCD TV LED Smart Год выпуска модели: 2017
Размер экрана по диагонали: 48.5" (123 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 60 Гц
Матрица: HC490DUN-ABSR3-A11X
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: webOS
Поддержка HD: 1080p Full HD
Угол обзора: 178°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11ac, WiDi, Miracast
Вес телевизора: с подставкой: 11.5 кг
без подставки: 11.5 кг
Размеры с подставкой: 1107x701x235 мм
Размеры без подставки: 1107x645x79 мм

В последний раз появлялся в розничной продаже по цене 28 490 руб.

Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.

Техническое описание

Телевизор LG 49LJ614V с ЖК-дисплеем HC490DUN-ABSR3-A11X, размером по диагонали 48.5" (123 см) формата 16:9. В LCD-панели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Матрица HC490DUN-ABSR3-A11X и программное обеспечение основной платы MainBoard EBT64578541 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Модель телевизора 49LJ614V имеет встроенное программное обеспечение (ПО) SMART и установленную Операционную Систему webOS. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11ac, WiDi, Miracast. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2.

В телевизоре используется блок питания EAY64529701.

Габаритные размеры: с подставкой 1107x701x235 мм, без подставки 1107x645x79 мм.

Масса телевизора: с подставкой: 11.5 кг, без подставки: 11.5 кг.

Внимание! Панель HC490DUN-ABSR3-A11X LED-телевизора LG 49LJ614V является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям LG 49LJ614V

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если LG 49LJ614V не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если LG 49LJ614V не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG 49LJ614V завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора LG 49LJ614V требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели HC490DUN-ABSR3-A11X. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у LG 49LJ614V нет изображения, но есть звук, часто просто не работает подсветка дисплея HC490DUN-ABSR3-A11X. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели HC490DUN-ABSR3-A11X - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EBT64578541, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EBT64578541, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Для модели 49LJ614V от производителя есть файлы для скачивания:

Файлы с обновлениями и инструкциями:

Описание файлаИмя файлаТипДатаРазмер
SW File (Version 05.80.40) . Инструкция по обновлениюTV_Software_Update_Guide_v3.pdfТип: PDFДата: 26.08.2020Размер: 2014K
SW File (Version 05.80.40) . Прошивка (USB)Software_File(Version_05.80.40).zipТип: ZIPДата: 26.08.2020Размер: 805359K
Совместимо с 32LJ590U-ZA, 32LJ594U-ZA, 32LJ610V-ZD, 32LJ622V-ZB, 43LJ594V-ZA, 43LJ595V-ZD, 43LJ610V-ZA, 43LJ614V-ZA, 43LJ622V-ZC, 43LJ624V-ZC, 49LJ540V-ZA, 49LJ594V-ZA, 49LJ595V-ZD, 49LJ610V-ZA, 49LJ614V-ZA, 49LJ622V-ZC, 49LJ624V-ZC, 55LJ540V-ZA, 55LJ615V-ZA, 55LJ622V-ZB, 55LJ625V-ZB.

Инструкции и руководства для пользователей (User Manuals):

ДокументЯзыкДатаРазмер
User Guide - Инструкция по эксплуатацииЯзык: English - АнглийскийДата: 10.31.2019Размер: Нет данных
User Guide - Инструкция по эксплуатацииЯзык: English - АнглийскийДата: 10.31.2019Размер: 55 916K
Owner’s Manual - Руководство пользователяЯзык: English - АнглийскийДата: 08.31.2017Размер: 11895K

Файлы скачать можно на сайте производителя для модели 49LJ614V.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
