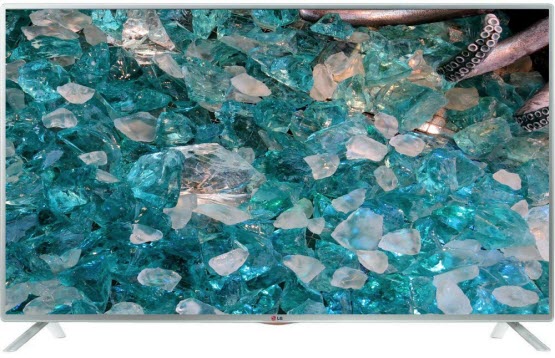

Телевизор LG 47LB582V

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: LG, модель: 47LB582V.
Коротко от телевизоре: LCD, 1080p Full HD, диагональ 47" (119 см), TFT IPS, Smart TV, Wi-Fi, разъёмов HDMI: 3, разъёмов USB: 3, есть поддержка DVB-T2, 2014 г.

Помощь в ремонте:

Доступен документ PDF (1) Service Manual with Schematic Diagram 85 страниц 2014 г. на модели 47LB5800, 47LB580V, 47LB5820, 47LB582V -Z*, 47LB580V -TA

Скачать документ Chassis: LD46B в архиве (6.3 Мб)

TV LG

Model: 47LB582V

Телевизор LG 47LB582V

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - cеребристо-глянцевый.
Есть возможность крепления телевизора к стене.

Основные технические характеристики:

Smart Год выпуска модели: 2014
Размер экрана по диагонали: 47" (119 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: с памятью на 2000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast
Разъём наушников: есть

Дополнительная информация от производителя:

Технологии дисплея: 1920 x 1080 (Full HD). Тип подсветки - Direct LED . Motion Clarity Index (MCI) 100.

Технологии изображения: Процессор Triple XD; Динамический контроль цветопередачи; Поддержка Picture Wizard - Picture Wizard III; Поддержка кодека H.264 - 2K H.264 60P.

Технологии звука: Декодер Dolby Digital; Surround Sound - Virtual Surround Plus; Функция Clear Voice II; Режим Smart Sound; DTS декодер; Выходная мощность звука 20Вт; Аудио-кодеки - AC3 (Dolby Digital), EAC3, HAAC, AAC, Mpeg, MP3, PCM.

Режимы звука: 6 режимов (Стандартный, Музыка, Кино, Спорт, Игры, Пользователь)

Режимы изображения: 8 режимов (Яркий / Стандартный/ Эко / Кино / Спорт / Игра / Польз.1/ Польз.2)

Возможности Smart: Smart TV ; Полноценный Web Браузер; Магазин приложений; Премиальный контент в подарок; Вывод на экран контента с других устройств Smart Share;

Беспроводной интерфейс: Передача данных по стандарту Miracast. Технология беспроводной передачи контента Wireless Display (WiDi). Поддержка стандарта связи WiFi Direct. Пульт управления Magic Motion (Приобретается отдельно).

Входные и выходные разъёмы (проводной интерфейс): Слот CI боковой (вертикальный)1; HDMI 1.4 на задней панели 3; Композитный вход (CVBS + Audio) (CVBS + Audio)1 (H, Sharing with Component); Компонентный вход (Y,Pb,Pr) + Audio(Y,Pb,Pr) + Audio1; Scart (Полный) 1; LAN (Интернет доступ DLNA) 1; USB на задней панели 3; Цифровой аудио-выход (оптический) 1;

Современные LED-телевизоры LG, реализуемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Пользуются популярностью среди покупателей, благодаря оптимальному соотношению цены и качества техники.

Техническое описание

Телевизор LG 47LB582V c ЖК-дисплеем, размером по диагонали 47" (119 см) формата 16:9. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка. Конструкция и технические возможности телевизора предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 47LB582V оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.
Цифровой тюнер может принимать телевизионные каналы в стандартах DVB-T MPEG4 , DVB-C , DVB-T2 , DVB-S2.

Габаритные размеры: C подставкой 961x610x218 мм, Без подставки 961x567x56 мм.

Информация по ремонту. Полезные советы пользователям от мастеров

Внимание!!!

Прежде чем обращаться в ремонтную службу, следует наверняка убедиться в неисправности телевизора.

Если LG 47LB582V не включается, либо периодически отключается, в первую очередь необходимо проверить надёжность контактных соединений розеток и удлиннителей в местах подключения устройства к сети. В этом Вам может помочь, например, обычная исправная настольная лампа.

Если телевизор LG 47LB582V не реагирует на пульт ДУ, но управляется кнопками на панели телевизора, есть большая вероятность неисправности пульта дистанционного управления (не работает пульт). В этом случае необходимо в первую очередь проверить или заменить в нём батарейки.
В неисправности пульта можно убедиться с помощью видеокамеры или современного мобильного телефона. Камера способна воспринимать сигналы передающего инфракрасного светодиода, которые можно увидеть на экране (камеры, телефона, смартфона...) в виде миганий при нажатии на любую кнопку пульта.

Если при просмотре телепередач с эфира нет изображения, либо пропадает изображение, либо оно недостаточно качественное, либо появляется надпись НЕТ СИГНАЛА или похожие оповещения при отсутствии сигнала, следует проверить антенное (кабельное или спутниковое) оборудование.
В таких случаях необходимо убедиться в работоспособности телевизора от других внешних устройств, например от DVD-плейера или компьютера.
Если пропал звук (нет звука на телевизионных каналах), следует проверить в настройках систему звука

Информация для ремонтиков и продвинутых пользователей.

Отсутствие изображения при наличии сигнала часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность светодиодов (LED), так и снаружи в источнике их питания - LED-драйвере.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим достаточного опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии посветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри LCD-панели, (повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана хозяйкой...), может быть неисправна плата T-CON (Тайминг-Контролллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для столбцевых и строчных драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов. Сканирующих и синхронизирующих в том числе. Но это уже рекомендации для опытных мастеров, здесь подробно не рассамтриваются.

Телевизоры с разбитым экраном в большинстве случаев неремонтопригодны!

Залитые или неудачно помытые экраны есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
