Ремонт телевизора LG 43UF680V. Информация по ремонту для пользователей ниже на странице.
Торговая марка: LG, модель: 43UF680V-ZA.
Коротко от телевизоре: LCD, 4K UHD, диагональ 43" (109 см), TFT IPS, Smart TV (webOS), Wi-Fi, разъёмов HDMI: 2, есть USB, есть поддержка DVB-T2, тип подсветки: Edge LED.
На сайте LG есть прошивки (обновление ПО) для 43UF680V-ZA, версии 04.26.10 от 17.06.2020, 04.25.65 от 09.11.2017. Подробнее...
В составе используется MainBoard EAX66564303 (1.0) и LCD-panel LC430EGG-FHM1.
Блок питания (PSU) EAX66453801 (1.7) Power Supply.
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 124+124 страниц 2015 г. на модели 43UF680* 43UF680*-ZA, 43UF6807, 43UF680V, 43UF6857.
Дополнительные функции изображения:
True Cinema (24 кадра).
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
Smart UHD | Год выпуска модели: 2015 |
Размер экрана по диагонали: | 43" (109 см) |
Формат экрана: | 16:9 |
Максимальное разрешение: | 3840x2160 |
Частота обновления: | 100 Гц |
Матрица: | LC430EGG-FHM1 |
LED подсветка: | есть, Edge LED |
Smart: | есть. Поддержка Wi-Fi - есть |
Операционная система: | webOS |
Поддержка HD: | 4K UHD |
Прогрессивная развёртка: | есть |
Стандарты TV: | PAL, SECAM, NTSC |
Цифровой тюнер: | DVB-T, DVB-T2, DVB-C, DVB-S2 |
Телетекст: | есть |
Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p |
Мультимедиа: | MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG |
Звук стерео: | есть. NICAM STEREO |
Мощность звука: | 20 Вт (2x10 Вт) |
Акустика: | два динамика |
Интерфейс: | AV, компонентный, HDMI x2, USB, Ethernet (RJ-45), Bluetooth, Wi-Fi, WiDi, Miracast |
Размеры с подставкой: | 971x628x180 мм |
Размеры без подставки: | 971x570x56 мм |
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.

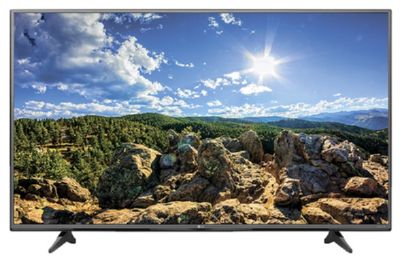

Телевизор LG 43UF680V с ЖК-дисплеем LC430EGG-FHM1, размером по диагонали 43" (109 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица LC430EGG-FHM1 и программное обеспечение основной платы MainBoard EAX66564303 способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD.
Модель телевизора 43UF680V имеет встроенное программное обеспечение (ПО) SMART и установленную Операционную Систему webOS. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x2, USB, Ethernet (RJ-45), Bluetooth, Wi-Fi, WiDi, Miracast. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080, 3840x2160. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S2.
В телевизоре используется блок питания EAX66453801.
Габаритные размеры: C подставкой 971x628x180 мм, Без подставки 971x570x56 мм.
Внимание! Панель LC430EGG-FHM1 LED-телевизора LG 43UF680V является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 43UF680V не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 43UF680V не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 43UF680V завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Экран LED телевизора LG 43UF680V требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC430EGG-FHM1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Если у LG 43UF680V нет изображения, но есть звук, часто просто не работает подсветка дисплея LC430EGG-FHM1. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели LC430EGG-FHM1 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX66564303, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EAX66564303, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Для модели 43UF680V от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
Описание файла | Имя файла | Тип | Дата | Размер |
SW File (Version 04.26.10) . Прошивка (USB) | Software_File(Version_04.26.10).zip | Тип: ZIP | Дата: 17.06.2020 | Размер: 696420K |
Совместимо с 40UF7707-ZL, 40UF770V-ZB, 40UF771V-ZS, 40UF7727-ZW, 40UF7767-ZX, 40UF7787-ZD, 43UF6807-ZA, 43UF6809-ZA, 43UF680V-ZA, 43UF6857-ZB, 43UF7707-ZL, 43UF7709-ZL, 43UF770V-ZB, 43UF770V-ZL, 43UF771V-ZS, 43UF7727-ZW, 43UF7729-ZW, 43UF772V-ZW, 43UF7767-ZX, 43UF7769-ZX, 43UF776V-ZX, 43UF7787-ZD, 43UF778V-ZD, 49UF6807-ZA, 49UF6809-ZA, 49UF680V-ZA, 49UF6857-ZB, 49UF685V-ZB, 49UF7707-ZL, 49UF7709-ZL, 49UF770V-ZB, 49UF770V-ZL, 49UF771V-ZS, 49UF7727-ZW, 49UF7729-ZW, 49UF772V-ZW, 49UF7767-ZX, 49UF776V-ZX, 49UF7787-ZD, 49UF778V-ZD, 49UF8407-ZA, 49UF8409-ZA, 49UF840V-ZA, 49UH600V-ZA, 50UF8307-ZA, 50UF830V-ZA, 55EF9509-ZA, 55EF950V-ZA, 55EG9209-ZA, 55EG920V-ZA, 55EG9609-ZD, 55EG960V-ZD, 55UF6807-ZA, 55UF6809-ZA, 55UF680V-ZA, 55UF6857-ZB, 55UF6859-ZB, 55UF685V-ZB, 55UF7707-ZL, 55UF7709-ZL, 55UF770V-ZB, 55UF770V-ZL, 55UF771V-ZS, 55UF7727-ZW, 55UF7729-ZW, 55UF772V-ZW, 55UF7767-ZX, 55UF7769-ZX, 55UF776V-ZX, 55UF7787-ZD, 55UF778V-ZD, 55UF8407-ZA, 55UF8409-ZA, 55UF840V-ZA, 55UH600V-ZA, 58UF8307-ZA, 58UF830V-ZA, 60UF7709-ZL, 60UF770V-ZB, 60UF770V-ZL, 60UF771V-ZS, 60UF772V-ZW, 60UF776V-ZX, 60UF778V-ZD, 65EF9509-ZA, 65EF950V-ZA, 65EG9609-ZD, 65EG960V-ZD, 65UF6807-ZA, 65UF6809-ZA, 65UF680V-ZA, 65UF7709-ZL, 65UF770V-ZB, 65UF770V-ZL, 65UF772V-ZW, 65UF7769-ZX, 65UF776V-ZX, 65UF778V-ZD, 65UH600V-ZA, 70UF771V-ZU, 70UF7729-ZW, 70UF772V-ZW, 79UF7709-ZE, 79UF770V-ZE. | ||||
SW File (Version 04.26.10) . Инструкция по обновлению | TV_Software_Update_Guide_v3.pdf | Тип: PDF | Дата: 17.06.2020 | Размер: 2014K |
SW File (Version 04.25.65) . Прошивка (USB) | Software_File(Version_04.25.65).zip | Тип: ZIP | Дата: 09.11.2017 | Размер: 700353K |
Совместимо с 1)ApplyTLS1.2. |
Инструкции и руководства для пользователей (User Manuals):
Документ | Язык | Дата | Размер |
Краткое руководство | Язык: English - Английский,Estonian,Latvian, Lettish,Lithuanian,Русский | Дата: 12.22.2016 | Размер: 31621K |
Краткое руководство | Язык: English - Английский,Estonian,Latvian, Lettish,Lithuanian,Русский | Дата: 12.22.2016 | Размер: Нет данных |
Руководства пользователя | Язык: English - Английский,Estonian,Latvian, Lettish,Lithuanian | Дата: 08.18.2015 | Размер: 24 705K |
Файлы скачать можно на сайте производителя для модели 43UF680V.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
