Телевизор LG 42LN655V

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора LG 42LN655V ZB.BRUZLJU. Информация по ремонту для пользователей ниже на странице.

Торговая марка: LG, модель: 42LN655V.
Коротко от телевизоре: LCD, 1080p Full HD, диагональ 42" (107 см), Smart TV, Wi-Fi, разъёмов HDMI: 3, разъёмов USB: 3, есть поддержка DVB-T2, тип подсветки: Edge LED, 2013 г.

В составе используется MainBoard EAX64797003 и LCD-panel LC420EUH (PF)(M1).
Блок питания (PSU) EAX64905701 (2.5) Power Supply.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 128 страниц 2013 г. на модели 42LN655V, 42LN655V-ZD.

Скачать документ Chassis: LD33B в архиве (9.1 Мб).

TV LG

Model: 42LN655V

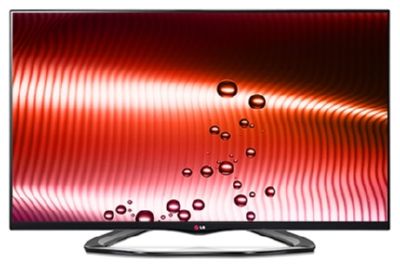

Телевизор LG 42LN655V

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.

Основные технические характеристики:

Smart Год выпуска модели: 2013
Размер экрана по диагонали: 42" (107 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 400 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: с памятью на 2000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, DivX, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 24 Вт
Акустика: 3 динамика, сабвуфер есть
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast
Разъём наушников: есть
Размеры с подставкой: 957x635x294 мм
Размеры без подставки: 957x574x35 мм
Потребление от сети: 110 Вт

Современные LED-телевизоры LG, реализуемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Пользуются популярностью среди покупателей, благодаря оптимальному соотношению цены и качества техники.

Техническое описание

Телевизор LG 42LN655V с ЖК-дисплеем LC420EUH, размером по диагонали 42" (107 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED. Конструкция и технические возможности телевизора предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 42LN655V оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, DivX, JPEG.
Мощность акустической системы звука 24 Вт обеспечивают 3 динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.
Цифровой тюнер может принимать телевизионные каналы в стандартах DVB-T MPEG4 , DVB-C , DVB-T2 , DVB-S2.

Мощность, потребляемая телевизором от сети в рабочем режиме, составляет 110 Вт.

Габаритные размеры: C подставкой 957x635x294 мм, Без подставки 957x574x35 мм.

Внимание! Панель LC420EUH (PF)(M1) LED-телевизора LG 42LN655V является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям LG 42LN655V

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если LG 42LN655V не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если LG 42LN655V не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG 42LN655V завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора LG 42LN655V требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели LC420EUH (PF)(M1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у LG 42LN655V нет изображения, но есть звук, часто просто не работает подсветка дисплея LC420EUH (PF)(M1). Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели LC420EUH - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX64797003, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EAX64797003, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
