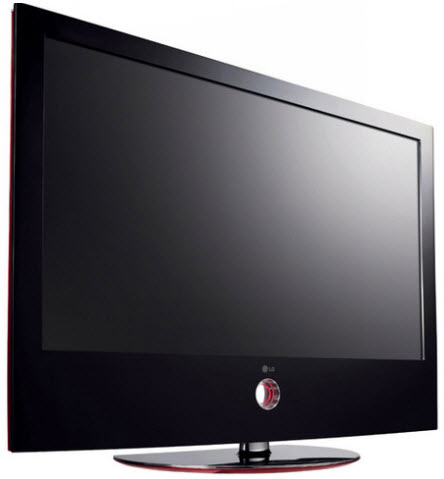

Телевизор LG 42LG6100
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: LG, модель: 42LG6100-ZB, 42LG6100-ZH.
Коротко от телевизоре: LCD, 1080p Full HD, диагональ 42" (106 см), разъёмов HDMI: 4, есть USB.
На сайте LG есть прошивки (обновление ПО) для 42LG6100-ZB, 42LG6100-ZH, версия _03.49.00 от 17.07.2013. Подробнее...
В составе используется MainBoard EAX39192001(14) EBU48204881 и LCD-panel LC420WUF-SSA1.
Блок питания (PSU) EAY41972201 LGLP42ATNS Power Supply.
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 27 страниц 2006 г. на модели 42LG6000, 42LG6000-ZA, 42LG6100, 42LG6100-ZB.
TV LG
Model: 42LG6100
Дополнительные функции изображения:
True Cinema (24 кадра).
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| TV LCD | Год выпуска модели: 2008 |
| Размер экрана по диагонали: | 42" (106 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1920x1080 |
| Частота обновления: | 100 Гц |
| Матрица: | LC420WUF-SSA1 |
| Поддержка HD: | 1080p Full HD |
| Яркость: | 500 кд/м2 |
| Контрастность динамическая: | 50000:1 |
| Угол обзора: | 176° |
| Время отклика пикселя: | 5 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, JPEG |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 20 Вт (2x10 Вт) |
| Акустика: | 4 динамика |
| Интерфейс: | AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x4, USB, RS-232 |
| Размеры с подставкой: | 1038x795x380 мм |
| Размеры без подставки: | 1038x747x45 мм |
| Потребление от сети: | 265 Вт |
LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.
Техническое описание
Телевизор LG 42LG6100 с ЖК-дисплеем LC420WUF-SSA1, размером по диагонали 42" (106 см) формата 16:9. Необходимая яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 50000:1 достигается контролем работы подсветки в зависимости от яркости сюжета.
Матрица LC420WUF-SSA1 и программное обеспечение основной платы MainBoard EAX39192001(14) предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают 4 динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x4, USB, RS-232. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 265 Вт. Блок питания EAY41972201.
Габаритные размеры: C подставкой 1038x795x380 мм, Без подставки 1038x747x45 мм.
Внимание! Панель LC420WUF-SSA1 LCD-телевизора LG 42LG6100 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям LG 42LG6100
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если LG 42LG6100 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если LG 42LG6100 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 42LG6100 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора LG 42LG6100 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC420WUF-SSA1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Отсутствие изображения при наличии сигнала у LG 42LG6100 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) LC420WUF-SSA1, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.
Часто для ремонта подсветки требуется разборка LCD-панели LC420WUF-SSA1 - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).
Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX39192001(14), возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard EAX39192001(14), а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.
Инструкции и обновления
Для модели 42LG6100 от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| Software Upgrade Guide. Инструкция по обновлению | Software_Upgrade_Guide(CIS).pdf | Тип: PDF | Дата: 17.07.2013 | Размер: 743K |
| Software File (Version03.49.00). Прошивка (USB) | Software_File(Version__03.49.00).zip | Тип: ZIP | Дата: 17.07.2013 | Размер: 8,781K |
| Совместимо с 32LG6000-ZA, 37LG6000-ZA, 37LG7000-ZA, 42LG6000-ZA, 42LG6000-ZG, 42LG6100-ZB, 42LG6100-ZH, 42LG7000-ZA, 47LG6000-ZA, 47LG6000-ZG, 47LG7000-ZA, 52LG7000-ZA. | ||||
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | eng.pdf | Язык: English | Дата: 21.07.2008 | Размер: 9,877K |
Файлы скачать можно на сайте производителя для модели 42LG6100.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
