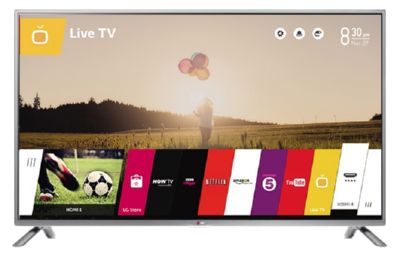

Телевизор LG 42LB630V
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Есть отзывы пользователей (2).
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: LG, модель: 42LB630V-ZA.
Коротко от телевизоре: LCD, 1080p Full HD, диагональ 42" (107 см), TFT IPS, Wi-Fi, разъёмов HDMI: 3, разъёмов USB: 3, есть поддержка DVB-T2.
На сайте LG есть прошивки (обновление ПО) для 42LB630V-ZA, версия 05.05.70 от 18.07.2019. Подробнее...
В составе используется MainBoard EAX65384004 (1.5) EBT62800432 и LCD-panel LC420DUH-FGA4.
Блок питания (PSU) EAX65423701 LGP3942-14PL1 Power Supply.
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 94 страниц 2014 г. на модели 42LB630V, 42LB631V, 42LB639V -Z*.
TV LG
Model: 42LB630V
Дополнительные функции изображения:
True Cinema (24 кадра).
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - серый.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| LCD TV LED | Год выпуска модели: 2014 |
| Размер экрана по диагонали: | 42" (107 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1920x1080 |
| Частота обновления: | 500 Гц |
| Матрица: | LC420DUH-FGA4 |
| LED подсветка: | есть, Direct LED |
| Smart: | есть. Поддержка Wi-Fi - есть |
| Операционная система: | webOS |
| Поддержка HD: | 1080p Full HD |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T, DVB-T2, DVB-C, DVB-S2 |
| Телетекст: | есть |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, WMA, MPEG4, Xvid, MKV, JPEG |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 20 Вт (2x10 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Wi-Fi 802.11n, WiDi, Miracast |
| Размеры с подставкой: | 960x610x218 мм |
| Размеры без подставки: | 960x566x55 мм |
Отзывы пользователей
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 42LB630V с ЖК-дисплеем LC420DUH-FGA4, размером по диагонали 42" (107 см) формата 16:9. В LCD-панели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Матрица LC420DUH-FGA4 и программное обеспечение основной платы MainBoard EAX65384004 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Модель телевизора 42LB630V имеет встроенное программное обеспечение (ПО) SMART и установленную Операционную Систему webOS. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Wi-Fi 802.11n, WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S2.
В телевизоре используется блок питания EAX65423701.
Габаритные размеры: C подставкой 960x610x218 мм, Без подставки 960x566x55 мм.
Внимание! Панель LC420DUH-FGA4 LED-телевизора LG 42LB630V является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 42LB630V
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 42LB630V не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 42LB630V не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 42LB630V завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 42LB630V требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC420DUH-FGA4. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Если у LG 42LB630V нет изображения, но есть звук, часто просто не работает подсветка дисплея LC420DUH-FGA4. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели LC420DUH-FGA4 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX65384004, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EAX65384004, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Инструкции и обновления
Для модели 42LB630V от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| SW File (Version 05.05.70). Инструкция по обновлению | TV_Software_Update_Guide_v3.pdf | Тип: PDF | Дата: 18.07.2019 | Размер: 2014K |
| SW File (Version 05.05.70). Прошивка (USB) | Software_File(Version_05.05.70).zip | Тип: ZIP | Дата: 18.07.2019 | Размер: 674112K |
| Совместимо с 32LB650V-ZE, 32LB650V-ZN, 32LB652V-ZA, 32LB653V-ZK, 32LB656V-ZN, 39LB650V-ZE, 39LB650V-ZN, 42LB630V-ZA, 42LB631V-ZL, 42LB639V-ZU, 42LB650V-ZE, 42LB650V-ZN, 42LB652V-ZA, 42LB653V-ZK, 42LB656V-ZN, 42LB658V-ZE, 42LB670V-ZA, 42LB671V-ZB, 42LB671V-ZF, 42LB673V-ZB, 42LB674V-ZB, 42LB676V-ZA, 42LB677V-ZC, 42LB678V-ZF, 42LB679V-ZF, 42LB679V-ZH, 42LB680V-ZD, 42LB689V-ZF, 42LB690V-ZC, 42LB700V-ZG, 42LB720V-ZG, 42LB730V-ZD, 42LB731V-ZE, 47LB630V-ZA, 47LB631V-ZL, 47LB650V-ZE, 47LB650V-ZN, 47LB652V-ZA, 47LB653V-ZK, 47LB656V-ZN, 47LB670V-ZA, 47LB671V-ZB, 47LB671V-ZF, 47LB673V-ZB, 47LB674V-ZB, 47LB676V-ZA, 47LB677V-ZC, 47LB678V-ZF, 47LB679V-ZF, 47LB679V-ZH, 47LB680V-ZD, 47LB690V-ZC, 47LB700V-ZG, 47LB720V-ZG, 47LB730V-ZD, 47LB731V-ZE, 49JL9000-ZA, 49LB860V-ZB, 49LB870V-ZA, 50LB650V-ZE, 50LB650V-ZN, 50LB653V-ZK, 50LB670V-ZA, 50LB671V-ZB, 50LB674V-ZB, 50LB675V-ZA, 50LB676V-ZA, 50LB677V-ZC, 55JL9000-ZA, 55LB630V-ZA, 55LB631V-ZL, 55LB650V-ZN, 55LB652V-ZA, 55LB653V-ZK, 55LB656V-ZN, 55LB670V-ZA, 55LB671V-ZB, 55LB671V-ZF, 55LB673V-ZB, 55LB674V-ZB, 55LB675V-ZA, 55LB676V-ZA, 55LB678V-ZF, 55LB679V-ZF, 55LB680V-ZD, 55LB690V-ZC, 55LB700V-ZG, 55LB720V-ZG, 55LB730V-ZD, 55LB731V-ZE, 55LB860V-ZB, 55LB870V-ZA, 60JL9000-ZA, 60LB650V-ZN, 60LB680V-ZD, 60LB720V-ZG, 60LB730V-ZE, 60LB860V-ZB, 60LB870V-ZA, 65LB680V-ZD, 65LB730V-ZE, 70LB650V-ZA. | ||||
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | MFL68027011.pdf | Язык: English, Estonian, Latvian, Lettish, Lithuanian, Русский | Дата: 17.04.2014 | Размер: 246,861K |
| Краткое руководство | WebOS_L_EU_15.zip | Язык: English, Estonian, Latvian, Lettish, Lithuanian, Русский | Дата: 23.07.2015 | Размер: 12,233K |
Файлы скачать можно на сайте производителя для модели 42LB630V.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
