Телевизор LG 32LB561B

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: LG, модель: 32LB561B, 32LB561B-ZC.
Коротко от телевизоре: LCD, 720p HD, диагональ 32" (81 см), TFT IPS, разъёмов HDMI: 2, разъёмов USB: 2, есть поддержка DVB-T2.

На сайте LG есть прошивки (обновление ПО) для моделей версии 03.50.14, совместимые с 32LB561B. Подробнее...

В составе используется MainBoard EAX65361506 EBT62973066 и LCD-panel HC320DXN-VHHS1.
Блок питания (PSU) EAX65391401 LGP32-14PL1 Power Supply.
LED-подсветка 6916L-1703A & 6916L-1704A.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 98 страниц 2014 г. на модели 32LB5610, 32LB561B, 32LB561U, 32LB561V, 32LB563U, 32LB563V, 32LB565U, 32LB565V.

Скачать документ CHASSIS : LD43B/LD44B в архиве (5.7 Мб).

TV LG

Model: 32LB561B

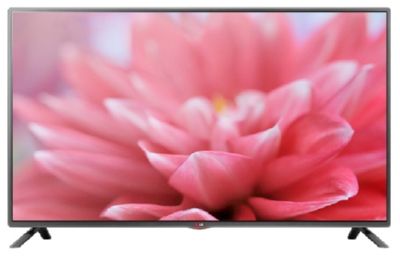

Телевизор LG 32LB561B

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - титан.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2014
Размер экрана по диагонали: 32" (81 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Частота обновления: 100 Гц
Матрица: HC320DXN-VHHS1
LED подсветка: Direct LED
Поддержка HD: 720p HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, RGB, HDMI x2, MHL, USB x2
Размеры с подставкой: 732x481x207 мм
Размеры без подставки: 732x431x55 мм
Потребление от сети: 65 Вт

Техническое описание

Телевизор LG 32LB561B с -дисплеем HC320DXN-VHHS1, размером по диагонали 32" (81 см) формата 16:9. В LCD-панели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Матрица HC320DXN-VHHS1 и программное обеспечение основной платы MainBoard EAX65361506 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x2, MHL, USB x2. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1360x768, 4096x2160. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2.

Мощность, потребляемая рабочем в режиме от сети, составляет 65 Вт. Блок питания EAX65391401.

Габаритные размеры: C подставкой 732x481x207 мм, Без подставки 732x431x55 мм.

Внимание! LCD-панель HC320DXN-VHHS1 телевизора LG 32LB561B является самым дорогим его элементом.
По возможности, не допускайте механических воздействий на стекло экрана во избежание повреждений панели !

Для мастеров и продвинутых пользователей

Если у LG 32LB561B нет изображения, но есть звук, часто просто не работает подсветка дисплея HC320DXN-VHHS1. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели HC320DXN-VHHS1 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX65361506, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EAX65361506, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Последнее обновление (прошивка) - latest firmware Software File Version 03.50.14
Software_File_(Version_03.50.14).zip. От 12/11/2015, размер 56290K
LGEES_Spanish_update_guide_TV.pdf. От 12/11/2015, размер 825K

Обновление (firmware) к моделям: 28LY310C-ZA, 32LB550B-ZA, 32LB550U-ZA, 32LB551U-ZC, 32LB552U-TB, 32LB552U-ZA, 32LB5610-ZC, 32LB561B-ZC, 32LB561U-ZC, 32LB561U-ZE, 32LB561V-ZC, 32LB563U-ZT, 32LB563V-ZT, 32LB628U-ZB, 32LY310C-ZA, 39LB5610-ZC, 39LB561V-ZC, 42LB5500-ZA, 42LB550V-ZA, 42LB551V-ZC, 42LB552V-TB, 42LB552V-ZA, 42LB5610-ZC, 42LB561V-ZC, 42LB563V-ZT, 42LB569V-ZX, 42LB6200-ZE, 42LB620V-ZA, 42LB620V-ZD, 42LB620V-ZE, 42LB626V-ZE, 42LB628V-ZB, 42LB629V-ZM, 42LY310C-ZA, 47LB5610-ZC, 47LB561V-ZC, 49LB5500-ZA, 49LB550V-ZA, 49LB551V-ZC, 49LB552V-TB, 49LB552V-ZA, 49LB6200-ZE, 49LB620V-ZA, 49LB620V-ZD, 49LB620V-ZE, 49LB626V-ZE, 49LB628V-ZB, 49LB629V-ZM, 49LY310C-ZA, 50LB5610-ZC, 50LB561V-ZC, 55LB552V-TB, 55LB5610-ZC, 55LB561V-ZC, 55LB6200-ZE, 55LB620V-ZE, 55LB626V-ZE, 60LB5610-ZC, 60LB561V-ZC

Файлы скачать можно на сайте производителя для модели 32LB550B.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
