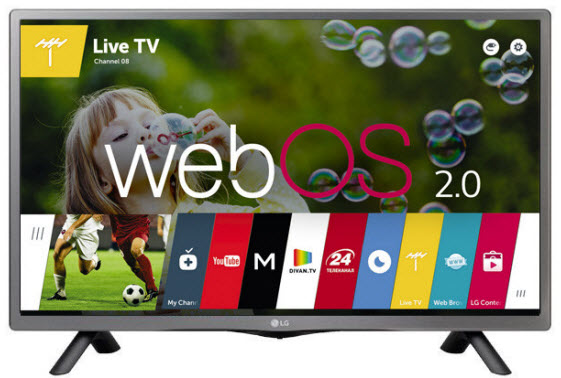

Телевизор LG 22LF491U

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора LG 22LF491U. Информация по ремонту для пользователей ниже на странице.

Торговая марка: LG, модель: 22LF491U.
Коротко от телевизоре: LCD, 720p HD, диагональ 22" (56 см), TFT IPS, Smart TV, Wi-Fi, разъёмов HDMI: 2, есть USB, есть поддержка DVB-T2.

В составе используется MainBoard EAX65588502 и LCD-panel HC215EXN-SLDR3.
Блок питания внешний AC/DC Adapter.
LED-подсветка HC215EXN A6 7020 32PKG LC21911002A VER0.1.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 90 страниц 2015 г. на модели 22LF491U, 22LF491U-ZD.

Скачать документ CHASSIS : LD46W в архиве (5.8 Мб).

TV LG

Model: 22LF491U

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - серый.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:
Smart	Год выпуска модели: 2015
Размер экрана по диагонали:	22" (56 см)
Формат экрана:	16:9
Максимальное разрешение:	1366x768
Частота обновления:	50 Гц
Матрица:	HC215EXN-SLDR3
LED подсветка:	Edge LED
Smart:	есть. Поддержка Wi-Fi - есть
Поддержка HD:	720p HD
Прогрессивная развёртка:	есть
Стандарты TV:	PAL, SECAM, NTSC
Цифровой тюнер:	DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст:	есть
Форматы DTV:	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа:	MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео:	есть. NICAM STEREO
Мощность звука:	10 Вт (2x5 Вт)
Акустика:	два динамика
Разъём наушников:	есть
Интерфейс:	AV, компонентный, SCART, RGB, HDMI x2, USB, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast
Вес телевизора:	3.1 кг
Размеры с подставкой:	506x345x129 мм
Размеры без подставки:	506x312x56 мм

Техническое описание

Телевизор LG 22LF491U с -дисплеем HC215EXN-SLDR3, размером по диагонали 22" (56 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица HC215EXN-SLDR3 и программное обеспечение основной платы MainBoard EAX65588502 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready).
Телевизор 22LF491U оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x2, USB, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2.

В телевизоре используется блок питания внешний AC/DC Adapter.

Габаритные размеры: C подставкой 506x345x129 мм, Без подставки 506x312x56 мм.

Масса телевизора: 3.1 кг.

Внимание! LCD-панель HC215EXN-SLDR3 телевизора LG 22LF491U является самым дорогим его элементом.
По возможности, не допускайте механических воздействий на стекло экрана во избежание повреждений панели !

Для мастеров и продвинутых пользователей

Если у LG 22LF491U нет изображения, но есть звук, часто просто не работает подсветка дисплея HC215EXN-SLDR3. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели HC215EXN-SLDR3 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX65588502, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EAX65588502, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Для модели 22LF491U от производителя есть файлы для скачивания:

Инструкции и руководства для пользователей (User Manuals):

Документ	Язык	Дата	Размер
Краткое руководство	Язык: English - Английский,Estonian,Latvian, Lettish,Lithuanian,Русский	Дата: 11.09.2016	Размер: 11621K
Руководства пользователя	Язык: Русский	Дата: 10.14.2015	Размер: 27552K

Файлы скачать можно на сайте производителя для модели 22LF491U.
