Телевизор ELENBERG 22AH4010

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора Elenberg 22AH4010. Информация по ремонту для пользователей ниже на странице.

Торговая марка: ELENBERG, модель: 22AH4010.
Коротко от телевизоре: LCD, 22", 1920x1080, 1080p Full HD, звук: 6 Вт.

В составе используется MainBoard CV59L-A23 и LCD-panel HK215WLEDM-DH19H. Блок питания совмещён с MainBoard.

TV ELENBERG

Model: 22AH4010

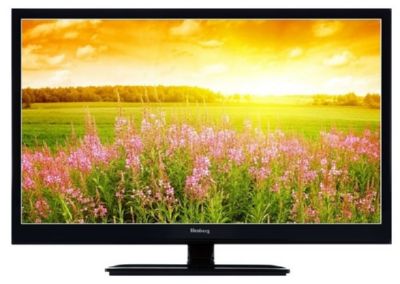

Телевизор ELENBERG 22AH4010

Есть функция остановки и записи на USB-накопитель телевизионных передач с последующим просмотром их в другое время.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2015
Размер экрана по диагонали: 22" (56 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 60 Гц
Матрица: HK215WLEDM-DH19H
LED подсветка: есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Форматы DTV: 480i, 480p, 576i, 576p, 720p
Мультимедиа: MP3, MPEG4, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 6 Вт (2x3 Вт)
Акустика: два динамика
Интерфейс: AV, SCART, VGA, HDMI, USB
Запись программ TimeShift: есть, на USB-накопитель
Размеры с подставкой: 515x361x161 мм
Размеры без подставки: 515x357x62 мм

LED-телевизоры ELENBERG, проданные на российском рынке, изготавливались на предприятиях модульной сборки г. Калининграда и области. С 2017 года производство прекращено, и телевизоры под торговой маркой ELENBERG уже не поступают в продажу.

Техническое описание

Телевизор ELENBERG 22AH4010 с ЖК-дисплеем HK215WLEDM-DH19H, размером по диагонали 22" (56 см) формата 16:9. В технологии изготовления экрана данной модели телевизора реализована светодиодная LED подсветка.
Матрица HK215WLEDM-DH19H и программное обеспечение платы MainBoard CV59L-A23 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, JPEG.
Мощность акустической системы звука 6 Вт (2x3 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART, VGA, HDMI, USB. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768.

Используется блок питания в составе MainBoard.

Габаритные размеры: C подставкой 515x361x161 мм, Без подставки 515x357x62 мм.

Внимание! Панель HK215WLEDM-DH19H LED-телевизора ELENBERG 22AH4010 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям ELENBERG 22AH4010

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если ELENBERG 22AH4010 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если ELENBERG 22AH4010 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если ELENBERG 22AH4010 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора ELENBERG 22AH4010 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели HK215WLEDM-DH19H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре ELENBERG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у ELENBERG 22AH4010 нет изображения, но есть звук, часто просто не работает подсветка дисплея HK215WLEDM-DH19H. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели HK215WLEDM-DH19H - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard CV59L-A23, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard CV59L-A23, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
