Телевизор BBK LT3709S

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора BBK LT3709S. Информация по ремонту для пользователей ниже на странице.

Торговая марка: BBK, модель: LT3709S.
Коротко от телевизоре: ЖК, 720p HD, диагональ 37" (94 см), разъёмов HDMI: 2, есть PIP, 2006 г.

В составе используется MainBoard 200-100-GF328-FH и LCD-panel T370XW01 V.1.
Блок питания (PSU) MLT198A REV:1.4C MLT198A-T1 power Supply.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 55 страниц 2006 г. на модели LT3209S, LT3709S, LT4005S.

Скачать документ SVP-EX52 PROVIEW JL328/378/408-XP в архиве (18.9 Мб).

TV BBK

Model: LT3709S

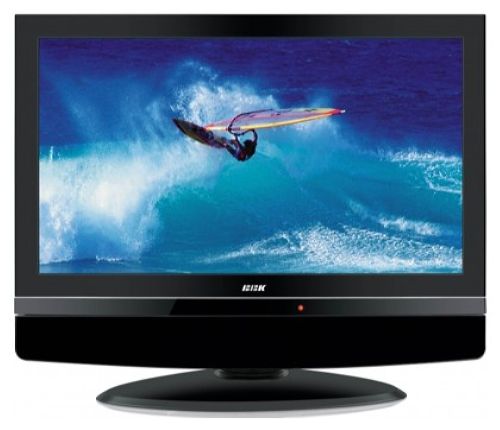

Телевизор BBK LT3709S

Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2006
Размер экрана по диагонали: 37" (94 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Кадр в кадре (PIP): есть
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 1000:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 200
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Интерфейс: AV x2, аудио x5, компонентный, SCART x2, RGB, VGA, HDMI x2
Разъём наушников: есть
Вес телевизора: 26.5 кг
Потребление от сети: 300 Вт

LCD-телевизоры BBK с флуоресцентной ламповой подсветкой CCFL, большое количество которых было продано на территории РФ, находятся в настоящее время в эксплуатации, ремонтопригодны и обслуживаются в любых телевизионных мастерских и сервисных центрах. Телевизоры BBK ранних годов выпуска изготовлены преимущественно в Китае.

Техническое описание

LCD-телевизор BBK LT3709S с ЖК-дисплеем T370XW01, размером по диагонали 37" (94 см) формата 16:9. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1000:1. Возможен просмотр изображений в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, аудио x5, компонентный, SCART x2, RGB, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768.

Мощность, потребляемая телевизором в рабочем режиме от сети, составляет 300 Вт.

Габаритные размеры: 927x733x270 мм.

Масса телевизора: 26.5 кг.

Внимание! Панель T370XW01 V.1 LCD-телевизора BBK LT3709S является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям BBK LT3709S

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если BBK LT3709S не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если BBK LT3709S не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если BBK LT3709S завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора BBK LT3709S требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели T370XW01 V.1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре BBK по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у BBK LT3709S часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) T370XW01 V.1, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели T370XW01 - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard 200-100-GF328-FH, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard 200-100-GF328-FH, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами..
