Телевизор BBK 22LED-4096/FT2C

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: BBK, модель: 22LED-4096/FT2C.
Коротко от телевизоре: ЖК, 1080p Full HD, диагональ 22" (56 см), разъёмов HDMI: 2, есть USB, есть поддержка DVB-T2, 2014 г.

TV BBK

Model: 22LED-4096/FT2C

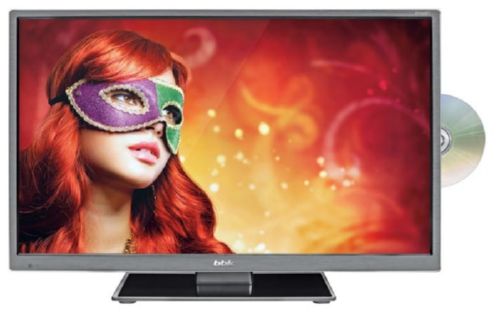

Телевизор BBK 22LED-4096/FT2C

Цвет корпуса - темный металл.
Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2014
Размер экрана по диагонали: 22" (56 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть
Поддержка HD: 1080p Full HD
Яркость: 250 кд/м2
Контрастность: 1000:1
Угол обзора: 170°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Количество каналов: 100
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, VideoCD, SVCD, Picture CD, JPEG
Звук стерео: есть. NICAM STEREO
Акустика: два динамика
Интерфейс: AV, аудио x2, VGA, HDMI x2, USB
Разъём наушников: есть
Размеры с подставкой: 512x344x130 мм
Размеры без подставки: 512x316x49 мм

Современные LED-телевизоры BBK, реализуемые на российском рынке, могут быть изготовлены в Китае и на предприятиях крупноузловой сборки г. Калининграда.
Необходимый покупательский спрос обеспечен доступной ценой, современным дизайном и неплохим качеством изображения.

Техническое описание

LED-телевизор BBK 22LED-4096/FT2C c ЖК дисплеем, размером по диагонали 22" (56 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м2 обеспечена светодиодной подсветкой LED. Отношение максимальной яркости к минимальной (контрастность) составляет 1000:1. В технологии изготовления дисплея модели реализована светодиодная LED подсветка. Конструкция и технические возможности телевизора предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, VideoCD, SVCD, Picture CD, JPEG. Стерео-звук реализуется двумя встроенными динамиками. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, VGA, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T MPEG4, DVB-C MPEG4, DVB-T2 .

Габаритные размеры: C подставкой 512x344x130 мм, Без подставки 512x316x49 мм.

Информация по ремонту. Полезные советы пользователям от мастеров

Внимание!!!

Прежде чем обращаться в ремонтную службу, следует наверняка убедиться в неисправности телевизора.

Если BBK 22LED-4096_FT2C не включается, либо периодически отключается, в первую очередь необходимо проверить надёжность контактных соединений розеток и удлиннителей в местах подключения устройства к сети. В этом Вам может помочь, например, обычная исправная настольная лампа.

Если телевизор BBK 22LED-4096_FT2C не реагирует на пульт ДУ, но управляется кнопками на панели телевизора, есть большая вероятность неисправности пульта дистанционного управления (не работает пульт). В этом случае необходимо в первую очередь проверить или заменить в нём батарейки.
В неисправности пульта можно убедиться с помощью видеокамеры или современного мобильного телефона. Камера способна воспринимать сигналы передающего инфракрасного светодиода, которые можно увидеть на экране (камеры, телефона, смартфона...) в виде миганий при нажатии на любую кнопку пульта.

Если при просмотре телепередач с эфира нет изображения, либо пропадает изображение, либо оно недостаточно качественное, либо появляется надпись НЕТ СИГНАЛА или похожие оповещения при отсутствии сигнала, следует проверить антенное (кабельное или спутниковое) оборудование.
В таких случаях необходимо убедиться в работоспособности телевизора от других внешних устройств, например от DVD-плейера или компьютера.
Если пропал звук (нет звука на телевизионных каналах), следует проверить в настройках систему звука

Информация для ремонтиков и продвинутых пользователей.

Отсутствие изображения при наличии сигнала часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность светодиодов (LED), так и снаружи в источнике их питания - LED-драйвере.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим достаточного опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии посветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри LCD-панели, (повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана хозяйкой...), может быть неисправна плата T-CON (Тайминг-Контролллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для столбцевых и строчных драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов. Сканирующих и синхронизирующих в том числе. Но это уже рекомендации для опытных мастеров, здесь подробно не рассамтриваются.

Телевизоры с разбитым экраном в большинстве случаев неремонтопригодны!

Залитые или неудачно помытые экраны есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
