Ремонт телевизора TOSHIBA 50L2353RK

Техническое описание и состав телевизора TOSHIBA 50L2353RK, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
TOSHIBA 50L2353RK
LCD TV LED 50L2353
Диагональ экрана: 50" (127 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Угол обзора: 178°
Время отклика пикселя: 9 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 14 Вт (2x7 Вт)
Акустика: два динамика
Интерфейс: S-Video, компонентный, SCART, HDMI, MHL, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 17.5 кг
без подставки: 15.7 кг
Размеры: с подставкой 1136x743x230 мм
без подставки 1136x669x84 мм
Потребление от сети: 162 Вт
TOSHIBA 50L2353RK

TOSHIBA LED
Model: 50L2353RK

Chassis/Version: L2300

Panel: LC500DUE SFR1

LED driver (backlight): DARFON 4H.B1910.001 B191-001

PWM LED driver: OB3372KP (20)

MOSFET LED driver: P0920ATF , P0320AL

Power Supply (PSU): B191-001 DARFON 4H.B1910.001

PWM Power: B127H (8), FAN7930C (PFC), SSC9522S

MOSFET Power: P0850ATF, P1060ATF

MainBoard: L2300

IC MainBoard: MSD8841BX, RT9025 (8), 5432 P22564 (8), 4435GM (8), TAS5707L

Тuner: SUT_RE221

Control: CT-90326

Общие рекомендации по ремонту TV LCD LED

TOSHIBA 50L2353RK, как и другие телевизоры, целесообразно начать ремонтировать с внимательного осмотра внешних и внутренних элементов и модулей. Часто по внешним признакам и характеру повреждений элементов появляется возможность сделать некоторые выводы и определить дальнейший алгоритм поиска дефекта до проведения необходимых замеров в контрольных точках. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.

Иногда телевизор TOSHIBA 50L2353RK просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания 4H.B1910.001 B191-001 DARFON. В случае, если он исправен, необходимо проверить элементы питания процессора на плате SSB (Main Board). При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы P0850ATF, P1060ATF на вероятность лавинного или теплового пробоя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер B127H (8), FAN7930C (8), SSC9522S, который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Если у TOSHIBA 50L2353RK отсутствует изображение, но есть звук, возможна неисправность светодиодов подсветки панели LC500DUE SFR1 или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания.
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.

Материнская плата MB007.... 50L2353AK подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов RT9025 (8), 5432 P22564 (8), 4435GM (8), TAS5707L , MSD8841BX, требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA можно диагностировать методом прогрева.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Прошивка на TOSHIBA 50L2353RK от участников сибирского форума:

Download прошивка Toshiba 50L2353RK L2300 REV 1.03A LC500DUE-SFR1 25Q64 CRC: 2C6687DB 64 Mbit (Pack 4.01MB)

Скачать: Схема и сервис мануал Toshiba 50L2353D(N) Main L2300

Схема блок питания TOSHIBA B191-001.

Доработка после ремонта подсветки B191-001, OB3372KP. Информация от мастера.

Уменьшить ток подсветки с 390 mA до 290 mA - удалил по одному резистору в датчиках тока каждого из двух каналов драйвера на плате блока питания B191-001.
B191-001 current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard L2300 показан на рисунке ниже:

L2300

L2300 может применяться в телевизорах:

TOSHIBA 32L2353RB (Panel T320HVN04.0 / LSC320HN03-T01), TOSHIBA 32W2353RB (Panel LSC320AN02-T 01), TOSHIBA 39L2353RB (Panel T390HVN01 / 96.39S02.002), TOSHIBA 50L2353RK (Panel LC500DUE SFR1), TOSHIBA 40L2453RK (Panel UNV4031Y 1823-01XU0TB), TOSHIBA 32L2454RB 32L2453RB (Panel LC320EUJ (FF)(E2)), TOSHIBA 40L2454RK (Panel UNV4031Y 1823-01XU0TB).

Дополнительно по PSU

Модуль питания B191-001 выполнен с применением схемы коррекции коэффициента мощности (PFC - Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора FAN7930C, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

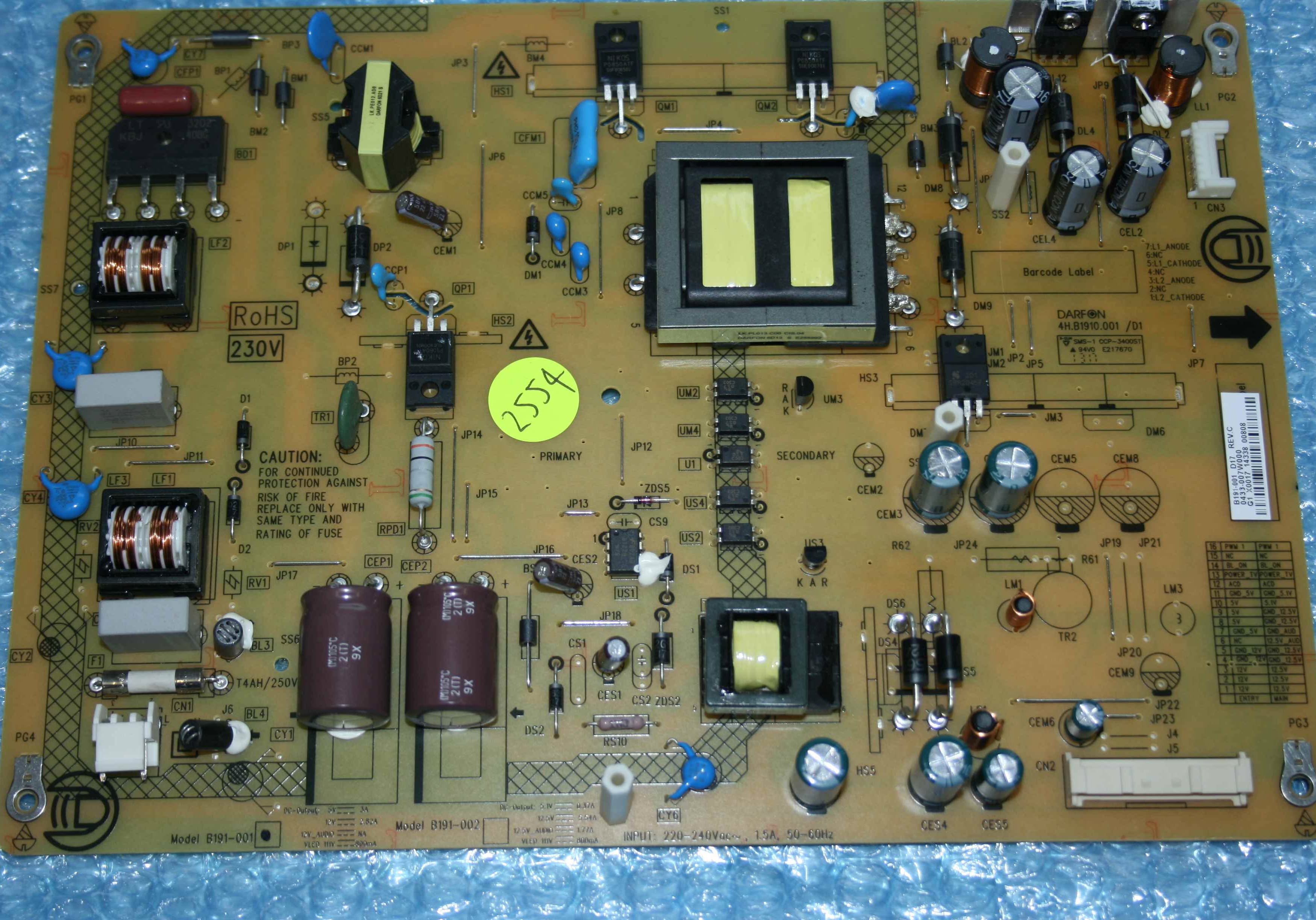

Внешний вид блока питания

Основные особенности устройства TOSHIBA 50L2353RK:

Установлена матрица (LED-панель) LC500DUE SFR1.
Для питания светодиодов подсветки применяется LED-драйвер DARFON, управляется ШИМ-контроллером OB3372KP (20). В качестве силовых элементов LED-драйвера применяются ключи типа P0920ATF , P0320AL.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 50L2353RK осуществляет модуль питания B191-001, либо его аналоги c использованием микросхем B127H (8), FAN7930C (PFC), SSC9522S и силовых ключей типа P0850ATF, P1060ATF.
MainBoard - основная плата (материнская плата) представляет собой модуль L2300, с применением микросхем MSD8841BX, RT9025 (8), 5432 P22564 (8), 4435GM (8), TAS5707L и других.
Тюнер SUT_RE221 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC500DUE-SFR1
Type : a-Si TFT-LCD, Panel
Diagonal size : 50 inch
Resolution : 1920x1080, FHD
Display Mode : IPS, Normally Black, Transmissive
Active Area : 1095.84x616.41 mm
Surface : Antiglare (Haze 1%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit), CIE1931 68%
Response Time : 6 (G to G)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V
