Ремонт телевизора TOSHIBA 40LV933RB

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора TOSHIBA 40LV933RB, тип панели и применяемые модули. Состав модулей.

TOSHIBA
Model: 40LV933RB

Chassis/Version: 32AV933

Panel: LTA400HM01 // LTA400HM22

T-CON: GA_60HZ_FHD_V0.3

Inverter (backlight): SSI400_12A01 Rev0.3 // SSL400_0E1B

PWM Inverter: SSL110SN

MOSFET Inverter: MDD4N20Y

Trans Inverter: HS-482 U0 1268 C K

Power Supply (PSU): DPS-245FP // DPS-140SP-1

PWM Power: DDA010 (Standby), 1608B (PFC), S101 (6), DDA014 (18)

MOSFET Power: K10A60DR, K6A60DR

MainBoard: 32AV933 REV1.02 75029559

IC MainBoard: CPU: MSD3704PX-LF-VW; SPI Flash: 25Q64

Тuner: TDTK-G641D(U)

TOSHIBA
Model: 40LV933RB

Chassis/Version: 32AV933

Panel: V400HJ2-L01

Trans Inverter: HS-482 U0 1268 C

Power Supply (PSU): DPS-245FP

PWM Power: DDA010 (Standby), 1608B (PFC), S101 (6), DDA014 (18)

MainBoard: 32AV933 75032580

IC MainBoard: CPU: MSD3704PX-LF-VW; SPI Flash: 25Q64;

Тuner: TDTK-G641D

Remote: CT-90326

Технические характеристики

TV LCD 40LV933
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
Поддержка HD: 1080p Full HD
Яркость: 450 кд/м2
Контрастность динамическая: 40000:1
Угол обзора: 178°
Время отклика пикселя: 10 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: с памятью на 100 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 10 Вт (2х5 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 14 кг
без подставки: 12.5 кг
Размеры: с подставкой 980x641x248 мм
без подставки 980x597x89 мм
Потребление от сети: 87 Вт
TOSHIBA 40LV933RB

Общие рекомендации по ремонту TV LCD

Телевизор TOSHIBA 40LV933RB, как и любые другие, начинать ремонтировать целесообразно с осмотра внутренних и внешних видимых физических визуальных изменений. Видимые повреждения элементов иногда могут подсказать дальнейшее направления поиска дефекта до начала проведения необходимых измерений. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

В случае, когда 40LV933RB не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятнее всего в данном случае неисправен модуль питания DPS-245FP. При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и, в случае его обрыва, причину следует искать в силовых полупроводниковых элементах импульсного обратноходового преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ преобразователя , который может быть установлен отдельно на радиаторе, либо интегрирован с ШИМ-контоллером.
Если обнаружен пробой силового ключа обратноходового преобразователя блока питания, следует помнить, что он не выходит из строя без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер DDA010 (8) , 1608B (8) , S101 (6), DDA014 (18), который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
При использовании в модулях питания узла коррекции коэффициента мощности (ККМ), поиск неисправности становится несколько более сложным и требует дополнительного опыта и знаний устройства их работы.

Если при включении TOSHIBA 40LV933RB нет изображения, либо оно появится на секунду и пропадает совсем, но звук есть, скорее всего неисправны либо лампы подсветки, либо преобразователь их питания (инвертор). Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
Работа силовых цепей инвертора и ламп подсветки в штатном режиме контролируются специальной защитой, которая организована в целях пожарной безопасности, например, для отключения при замыканиях или обрывах в высоковольтных соединениях или при разгерметизации ламп. Данная защита существенно затрудняет диагностику и ремонт инвертора.
Необходимо соблюдать все необходимые меры предосторожности при отключении защиты инвертора при диагностике и не оставлять её отключенной после завершения ремонта.

При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
В случаях отсутствия настройки на каналы местного телевидения, следует убедиться в наличии напряжения питания варикапов (30-33V) и других питающих напряжений на выводах тюнера TDTK-G641D.

Типовой дефект материнской платы:
Телевизор не выходит в рабочий режим, светит красный индикатор на панели, появляется надпись DO NOT POWER OFF SCAN и шкала сканирования в перевёрнутом виде. Проходит от 0 до 100% и по новой сканирует от 0%. После 100% всё опять повторяется по кругу.
Замена ПО с официального сайта через USB не помогает. Требуется замена и перепрошивка 25Q64.
Варианты прошивок прилагаются, взяты с сайта remont-aud-net.
Микросхему SPI FLASH производителя Winbond обязательно необходимо заменить на новую.

Следует помнить! Попытки ремонта телевизора TOSHIBA 40LV933RB, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

Скачать: Схема и сервис мануал Toshiba 19-40/AV/LV/EL/HL/933 Майн 32AV933.

Схема блока питания DPS-140SP.

Прошивка FLASH TOSHIBA 40LV933RB, Main: 32AV933
Прошивка FLASH TOSHIBA 40LV933RB, Main: 32AV933, Panel: V400HJ2-L01

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 32AV933 показан на рисунке ниже:

32AV933

Дополнительно по PSU

Модуль питания DPS-245FP выполнен с применением схемы коррекции коэффициента мощности (PFC - Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора 1608B, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

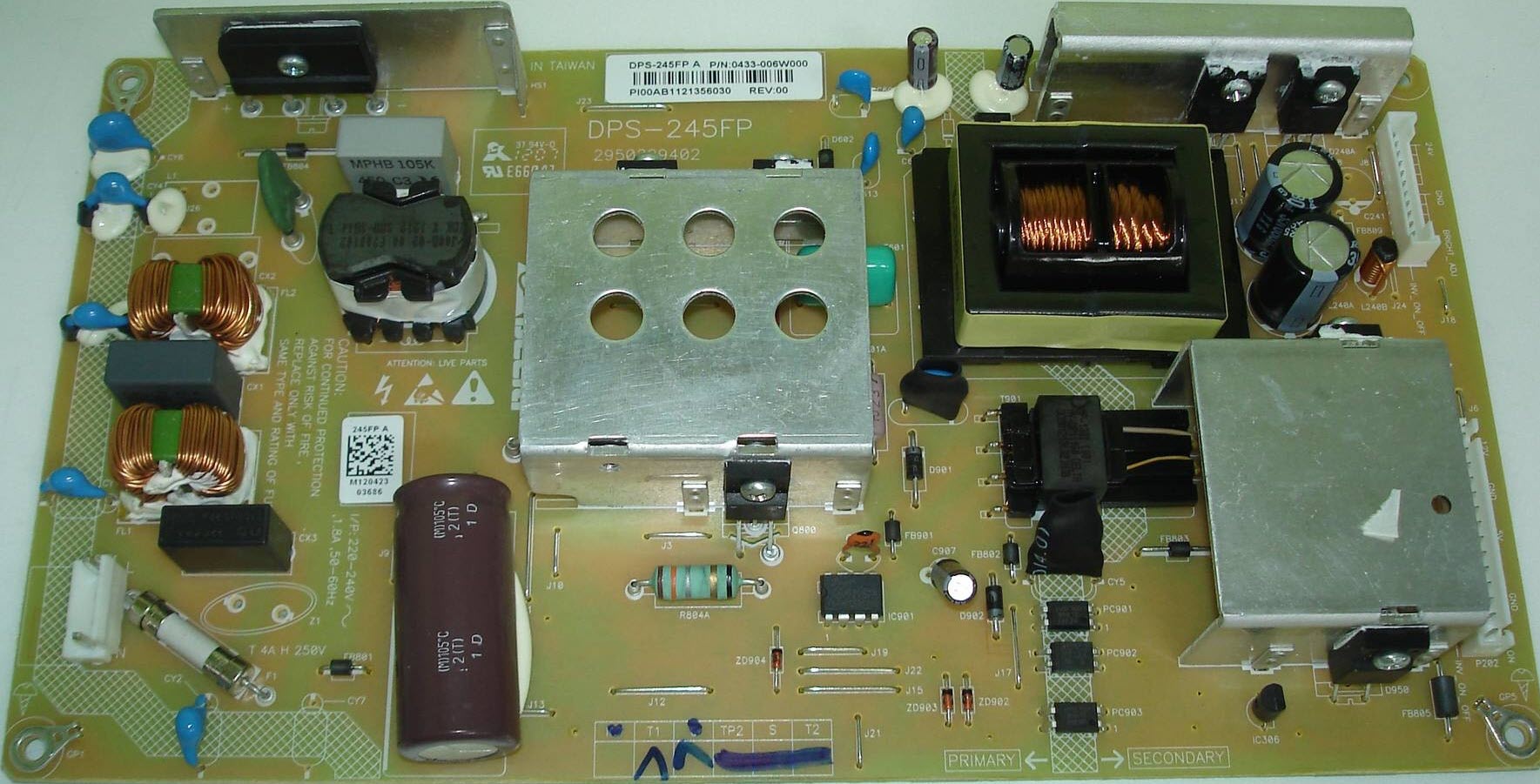

Внешний вид блока питания

Основные особенности устройства TOSHIBA 40LV933RB:

Установлена матрица (LCD-панель) V400HJ2-L01. В преобразователе инвертора установлен трансформатор HS-482 U0 1268 C.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 40LV933RB осуществляет модуль питания DPS-245FP, либо его аналоги c использованием микросхем DDA010 (Standby), 1608B (PFC), S101 (6), DDA014 (18).
MainBoard - основная плата (материнская плата) представляет собой модуль 32AV933, с применением микросхем CPU: MSD3704PX-LF-VW; SPI Flash: 25Q64; и других.
Тюнер TDTK-G641D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CHIMEI INNOLUX
Model : V400HJ2-L01
Type : a-Si TFT-LCD, Panel
Diagonal size : 40 inch
Resolution : 1920x1080, FHD
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 885.6x498.15 mm
Surface : Antiglare (Haze 4.5%)
Brightness : 400 cd/m²
Contrast Ratio : 5000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 7.5 (G to G)
Frequency : 60Hz
Lamp Type : CCFL Embedded (Inverter)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V
