Ремонт телевизора TOSHIBA 40LV655PR

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора TOSHIBA 40LV655PR, тип панели и применяемые модули. Состав модулей.

TOSHIBA
Model: 40LV655PR

Panel: LTA400HA11

T-CON: SYNC60C4LV0.3

Inverter (backlight): SSI_400_14A01 INV40N14A

PWM Inverter: SEM2107

MOSFET Inverter: AO4614

Power Supply (PSU): DPS-276AP A

PWM Power: A6069H (Standby 7pin), NCP1607B, DAP015D

MOSFET Power: 15N60C, K10A60D

MainBoard: PE0772 V28A001020A1

IC MainBoard: Cpu: MST 6B885GL-LF-3, Flash:26DF161A, Eeprom: 24C08W, Audio: TAS6705

Тuner: TAEA-G059D

Технические характеристики

TV LCD 40LV655P
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Поддержка HD: 1080p Full HD
Яркость: 500 кд/м2
Контрастность динамическая: 50000:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: с памятью на 500 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 19 кг
без подставки: 17.4 кг
Размеры: с подставкой 976x663x351 мм
без подставки 976x623x92 мм
Потребление от сети: 183 Вт
TOSHIBA 40LV655PR

Общие рекомендации по ремонту TV LCD

Возможные проявления дефектов

- Телевизор TOSHIBA 40LV655PR не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.

С подобными проявлениями в большинстве случаев неисправным оказывается модуль питания DPS-276AP. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (15N60C, K10A60D) и выпрямительные диоды преобразователей на вероятность КЗ.
При тепловых или лавинных пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) A6069H (Standby 7pin), NCP1607B, DAP015D. Проверяется только заменой на заведомо исправный.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансфоматоров.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностика материнской платы PE0772 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - Cpu: MST 6B885GL-LF-3, Flash:26DF161A, Eeprom: 24C08W, Audio: TAS6705 . В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Неисправность тюнера TAEA-G059D устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Владельцам телевизора 40LV655PR рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!

Дополнительно по ремонту MainBoard

Внешний вид MainBoard PE0772 показан на рисунке ниже:

PE0772

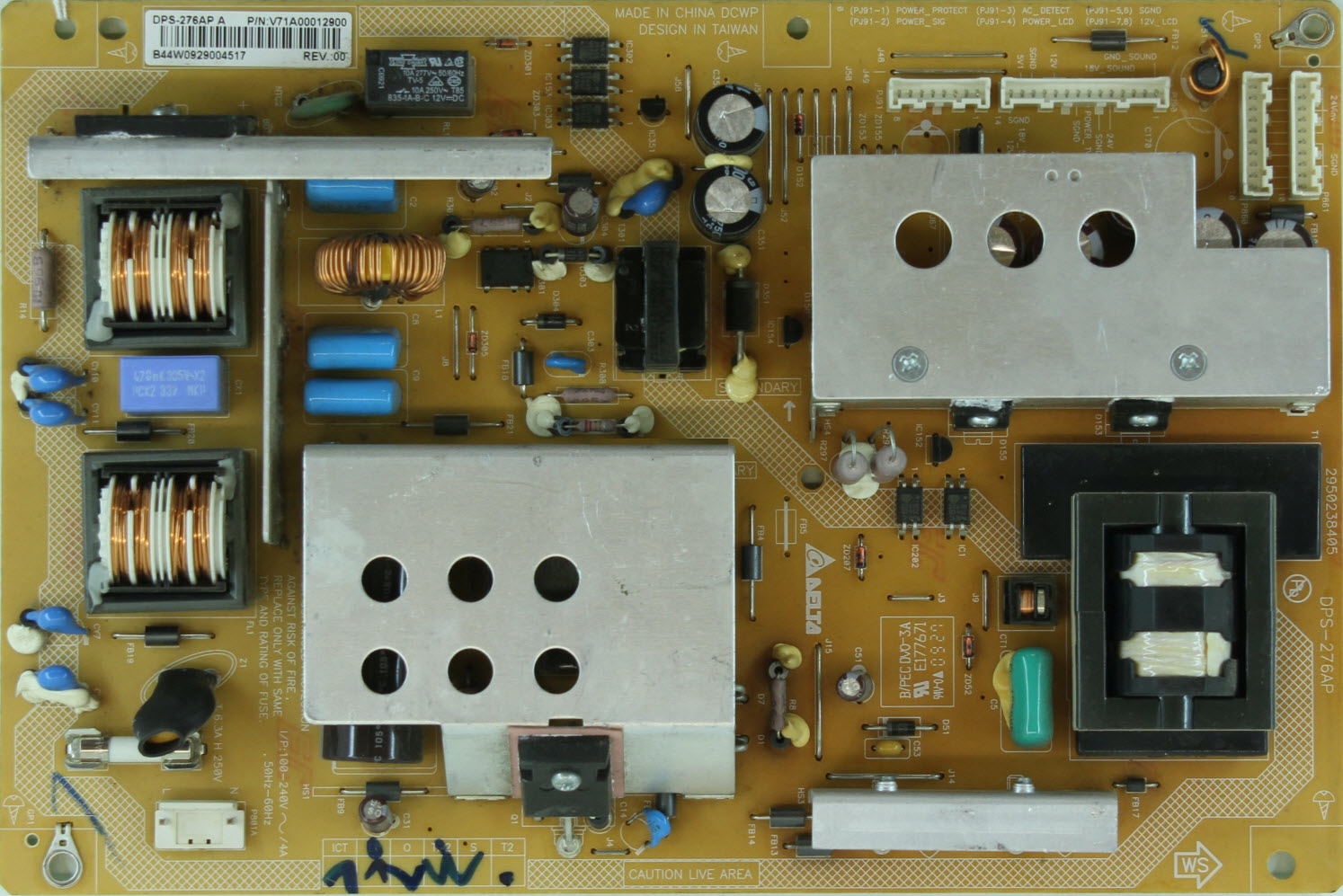

Внешний вид блока питания

Основные особенности устройства TOSHIBA 40LV655PR:

Установлена матрица (LCD-панель) LTA400HA11.
В управлении матрицей используется Тайминг-Контроллер (T-CON) SYNC60C4LV0.3.
Для питания ламп подсветки применяется инвертор SSI_400_14A01, управляется ШИМ-контроллером SEM2107. В качестве силовых элементов инвертора применяются ключи типа AO4614.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 40LV655PR осуществляет модуль питания DPS-276AP, либо его аналоги c использованием микросхем A6069H (Standby 7pin), NCP1607B, DAP015D и силовых ключей типа 15N60C, K10A60D.
MainBoard - основная плата (материнская плата) представляет собой модуль PE0772, с применением микросхем Cpu: MST 6B885GL-LF-3, Flash:26DF161A, Eeprom: 24C08W, Audio: TAS6705 и других.
Тюнер TAEA-G059D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTA400HA11
Type : a-Si TFT-LCD, Panel
Diagonal size : 40 inch
Resolution : 1920x1080, FHD
Display Mode : S-PVA, Normally Black, Transmissive
Active Area : 885.6x498.15 mm
Surface : Antiglare (Haze 14%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 3000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 8 (G to G)
Frequency : 60Hz
Lamp Type : 16 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
