Ремонт телевизора TOSHIBA 40L2453RK

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора TOSHIBA 40L2453RK, тип панели и применяемые модули. Состав модулей.

TOSHIBA LED
Model: 40L2453RK

Chassis/Version: 32W2453RK

Panel: UNV4031Y 1823-01XU0TB // LSC400HM09-T

LED backlight: IC-C-HWBC40D328

LED driver (backlight): integrated into PSU

PWM LED driver: OZ9908AGN

Power Supply (PSU): UE-3121-1U - 811561 // UE-3840-1U P/N:811577

PWM Power: LTA1008 (PFC), SS9522S (PWM resonant), A6069H (Standby)

MOSFET Power: TK6A60DR (PFC)

MainBoard: 60EB40M25A01P 32W2453RK // L2300 Rev:1.03A.01

IC MainBoard: MSD8841BX, H5TQ2G63DFR-PBC, TAS5707L, H27U2G8F2C, W25Q64FVSSIG

Тuner: TDSY-G230D

Control: CT-90326, IR: 32W24 REV1.01

Технические характеристики

LCD TV LED 40L2453
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 200 Гц
LED подсветка: есть, Direct LED
Поддержка HD: 1080p Full HD
Яркость: 250 кд/м2
Контрастность: 5000:1
Контрастность динамическая: 25000:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 14 Вт (2x7 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, MHL, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 9 кг
без подставки: 8.5 кг
Размеры: с подставкой 925x583x202 мм
без подставки 925x547x72 мм
Потребление от сети: 98 Вт
TOSHIBA 40L2453RK

Общие рекомендации по ремонту TV LCD LED

При полном отсутствии каких-либо признаков работоспособности, когда TOSHIBA 40L2453RK не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания UE-3121-1U - 811561 телевизора. Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и транзисторы TK6A60DR (PFC), которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер LTA1008 (PFC), SS9522S (PWM resonant), STR-6069H (Standby), который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Иногда у телевизора TOSHIBA 40L2453RK отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть вероятность неисправности LED драйвера - преобразователя питания светодиодов подсветки панели UNV4031Y 1823-01XU0TB // LSC400HM09-T, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности электролитических конденсаторов фильтра по питанию узла подсветки.
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

Ремонт или диагностика материнской платы 60EB40M25A01P 32W2453RK следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить ПО (программное обеспечение).
В некоторых случаях требуют проверки или замены (если это необходимо) элементы платы MB (SSB) - MSD8841BX, H5TQ2G63DFR-PBC, TAS5707L, H27U2G8F2C, W25Q64FVSSIG. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
При подозрении на неисправность тюнера TDSY-G230D, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Владельцам телевизора 40L2453RK рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!

Скачать: Схема и сервис мануал TOSHIBA Chassis 32W2453RK.
Схема блок питания TOSHIBA UE-3121-01UN-LF.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 60EB40M25A01P показан на рисунке ниже:

60EB40M25A01P

Дополнительно по PSU

По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль UE-3121-1U предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора LTA1008. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

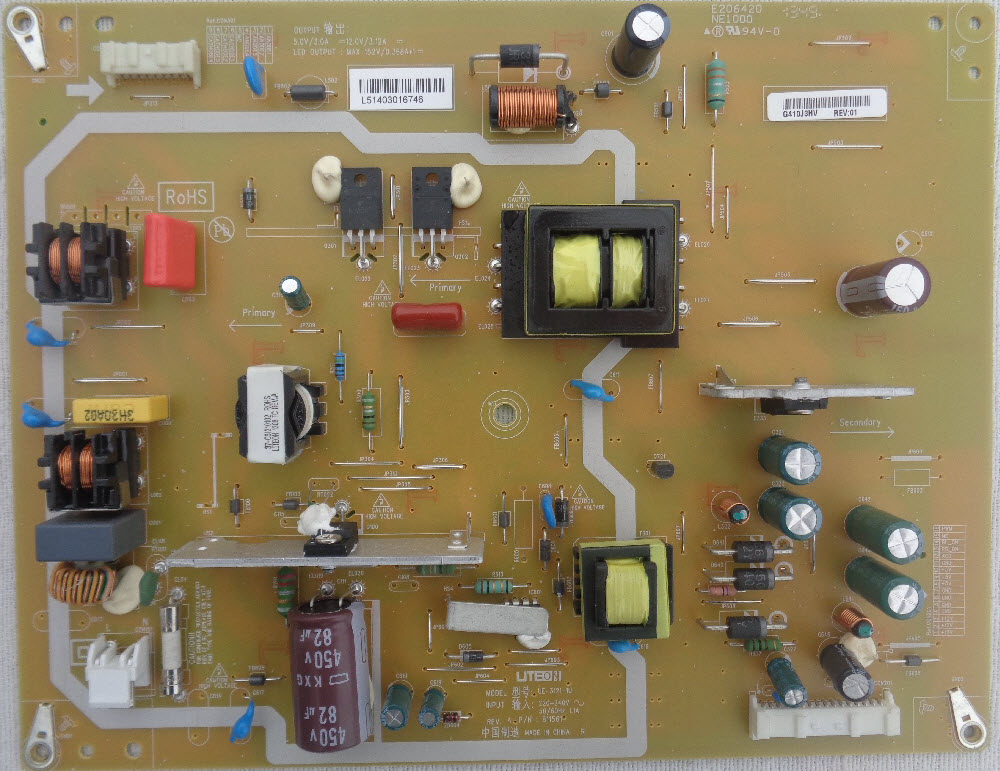

Внешний вид блока питания

Основные особенности устройства TOSHIBA 40L2453RK:

Установлена матрица (LED-панель) UNV4031Y 1823-01XU0TB или LSC400HM09-T.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OZ9908AGN.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 40L2453RK осуществляет модуль питания UE-3121-1U, либо его аналоги c использованием микросхем LTA1008 (PFC), SS9522S (PWM resonant), A6069H (Standby) и силовых ключей типа TK6A60DR (PFC).
MainBoard - основная плата (материнская плата) представляет собой модуль 60EB40M25A01P, с применением микросхем MSD8841BX, H5TQ2G63DFR-PBC, TAS5707L, H27U2G8F2C, W25Q64FVSSIG и других.
Тюнер TDSY-G230D обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
