Ремонт телевизора TOSHIBA 37RL833R

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора TOSHIBA 37RL833R, тип панели и применяемые модули. Состав модулей.

TOSHIBA LED
Model: 37RL833R

Panel: LC370EUN (SD)(V1)

T-CON: 6870C-0374A

LED driver (backlight): 6917L-0056C - PPW-LE37GD-O(C) Rev1.0

Power Supply (PSU): PSLF161502A V71A00021500

PWM Power: PWM

MainBoard: PE0957 V28A001258A1

Тuner: ENGS7305D5F

Control: IR: V28A001259A1 PE0958

Технические характеристики

LCD TV LED Smart 37RL833
Диагональ экрана: 37" (94 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - опционально
Поддержка HD: 1080p Full HD
Яркость: 360 кд/м2
Контрастность: 1400:1
Контрастность динамическая: 3000000:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MPEG4, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x4, USB, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: 12.5 кг
Потребление от сети: 72 Вт
TOSHIBA 37RL833R

Общие рекомендации по ремонту TV LCD LED

В случаях, когда телевизор TOSHIBA 37RL833R не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания PSLF161502A V71A00021500 или отсутствует питание дежурного режима. В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты .
При неисправноти силовых ключей импульсного преобразователя следует обратить внимание и на другие элементы в их обвязке, которые могут быть следствием или причной их пробоя.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности светодиодов посветки дисплея, либо LED драйвера (преобразователя питания узла подсветки панели LC370EUN (SD)(V1)).
Часто возникает необходимость в разборке панели чтобы проверить исправность светодиодов, а так же контактных соединений в разъёмах и пайках.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

Материнская плата PE0957 V28A001258A1 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.

Неисправность тюнера ENGS7305D5F устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Внимание! Пользователям и владельцам телевизоров 37RL833R, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.

Дополнительно по ремонту MainBoard

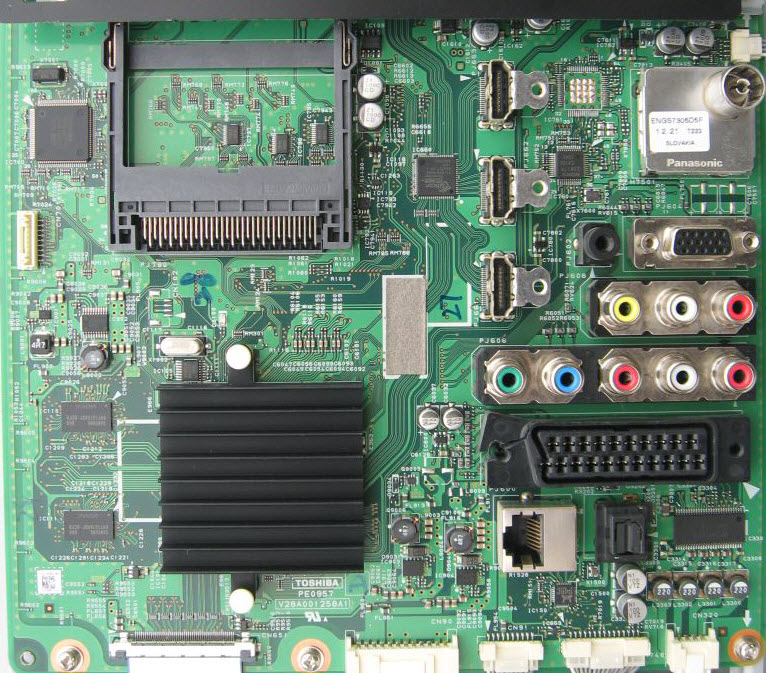

Внешний вид MainBoard PE0957 показан на рисунке ниже:

PE0957

Внешний вид блока питания

Основные особенности устройства TOSHIBA 37RL833R:

Установлена матрица (LED-панель) LC370EUN (SD)(V1).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0374A.
Для питания светодиодов подсветки применяется LED-драйвер 6917L-0056C.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 37RL833R осуществляет модуль питания PSLF161502A, либо его аналоги c использованием микросхем PWM.
MainBoard - основная плата (материнская плата) представляет собой модуль PE0957.
Тюнер ENGS7305D5F обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC370EUN-SDV1
Type : a-Si TFT-LCD, Panel
Diagonal size : 37 inch
Resolution : 1920x1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 819.36x460.89 mm
Surface : Antiglare (Haze 10%), Hard coating (3H)
Brightness : 360 cd/m²
Contrast Ratio : 1400:1
Display Colors : 16.7M (8-bit), CIE1931 68%
Response Time : 6 (G to G)
Frequency : 60Hz
Lamp Type : WLED Embedded (LED Driver)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
