Ремонт телевизора TOSHIBA 32WL66RS

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора TOSHIBA 32WL66RS, тип панели и применяемые модули. Состав модулей.

TOSHIBA LED
Model: 32WL66Rs

Panel: V315XW02 V.1

T-CON: 05A30-1A T315XW02 V0

LED driver (backlight): 4H.V0708.381/B1 E206453 V070

PWM LED driver: OZ964SN (20), ST339 (14), ST324 (14), ST358 (8)

MOSFET LED driver: P2804ND5G (5)

Trans LED driver: 4010Q645 250 (GP)

Power Supply (PSU): PE0117 G-2 , PE0117G-1

PWM Power: STR-W6765

MainBoard: PE0119 B , PE0216 A-1 V28A0002090

IC MainBoard: FLI8548H-LF , HY5DU281622ETP-4

Тuner: ENG39A07GF


Технические характеристики 32WL66R

TV LCD 32WL66R
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 800:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV x2, аудио x4, S-Video, компонентный x2, VGA, HDMI
Разъём наушников: есть
Вес телевизора: с подставкой: 21.5 кг
без подставки: 17.6 кг
Размеры: с подставкой 794x611x300 мм
без подставки 794x559x116 мм
Потребление от сети: 153 Вт
TOSHIBA 32WL66RS

Общие рекомендации по ремонту TV LCD LED

Ремонт телевизора TOSHIBA 32WL66Rs начинать следует с внимательного внешнего осмотра всех составляющих его элементов и модулей. Часто по внешним признакам и характеру повреждений элементов появляется возможность сделать некоторые выводы и определить дальнейший алгоритм поиска дефекта до проведения необходимых замеров в контрольных точках. Если обнаруживаются кольцевые трещины в пайках выводов элементов или оборванные соединительные дорожки, вспухшие конденсаторы или обуглившиеся резисторы - всё это может являться характерными признаками причин или последствий уже известной типовой неисправности.

При неисправности модуля питания PE0117 G-2 , PE0117G-1, внешние проявления могут быть различными, например, TOSHIBA 32WL66RS не включается совсем и нет никакой индикации контрольных лампочек на передней панели. С такими же симптомами может быть неисправен стабилизатор (преобразователь) питания процессора управления. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора STR-W6765, которую желательно проверить заменой.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности LED-драйвера (преобразователя питания светодиодов подсветки панели V315XW02 V.1). В таких случаях проверке подлежит и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего LED-драйвер.
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока.

Ремонт материнской платы PE0119 B , PE0216 A-1 V28A0002090 необходимо начинать с диагностики и проверки всех линейных стабилизаторов или преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.

Неисправность тюнера ENG39A07GF устанавливается после проверки ПО и всех питающих напряжений на его выводах, том числе и напряжения питания варикапов (30-33V).

Помните! Попытки самостоятельного ремонта пользователями телевизора TOSHIBA 32WL66RS без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Скачать: Схема и сервис мануал Toshiba 26WL66E, 26WL66T, 26WL66R, 26WL66A, 32WL66E, 32WL66T, 32WL66R, 32WL66A, 37WL66E, 37WL676T, 37WL66R. PE0117 - PE0216 - PE019

Дополнительно по ремонту MainBoard

Внешний вид MainBoard PE0119 показан на рисунке ниже:

PE0119

PE0119 может применяться в телевизорах:

TOSHIBA 26WL65Rs (Panel T260XW02 V.5 75002324), TOSHIBA 26WL66Zs (Panel T315XW01 V5), TOSHIBA 32WL66R (Panel T315XW01 V.5), TOSHIBA 32WL66Rs (Panel V315XW02 V.1), TOSHIBA 47WL66Rs (Panel V470H1-L02 Rev.C4), TOSHIBA 32WL65R 32WL65Rs (Panel T315XW02 V.1).

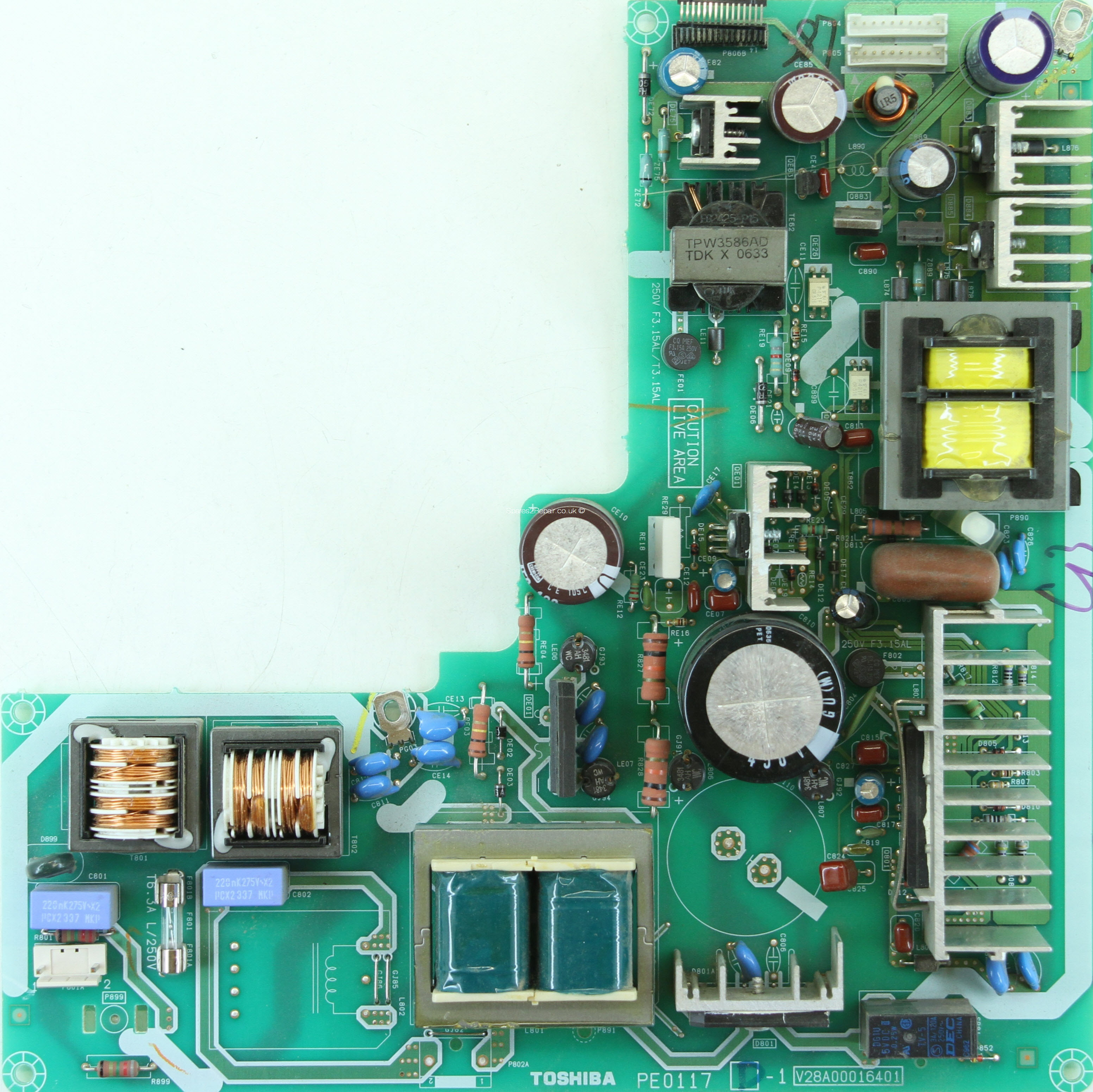

Внешний вид блока питания

Основные особенности устройства TOSHIBA 32WL66RS:

Установлена матрица (LED-панель) V315XW02 V.1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 05A30-1A.
Для питания светодиодов подсветки применяется LED-драйвер 4H.V0708.381, управляется ШИМ-контроллером OZ964SN (20), ST339 (14), ST324 (14), ST358 (8). В преобразователе LED-драйвера установлен трансформатор 4010Q645 250 (GP). В качестве силовых элементов LED-драйвера применяются ключи типа P2804ND5G (5).
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 32WL66RS осуществляет модуль питания PE0117, либо его аналоги c использованием микросхем STR-W6765.
MainBoard - основная плата (материнская плата) представляет собой модуль PE0119, с применением микросхем FLI8548H-LF , HY5DU281622ETP-4 и других.
Тюнер ENG39A07GF обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
