Ремонт телевизора TOSHIBA 32W300P

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора TOSHIBA 32W300P, тип панели и применяемые модули. Состав модулей.

TOSHIBA
Model: 32W300P 32W300Ps

Chassis/Version: CMF111B

Panel: LC320W01 (SL)(22)

T-CON: LC370WXN1/LC320W01 P/N: 6870C-0060C

Inverter (backlight): LC320W01 SLAVE P/N: 6632L-0325C, MASTER P/N: 6632L-0324C

Power Supply (PSU): ETL-XPC-204T

PWM Power: STR-W6765 , LA5779

MainBoard: CMF111B / NP-140TL

IC MainBoard: VCT6973G-B3-000, SIL9025CTU, TDA9832T

Тuner: TAFV-W623D

Control: CT-8015


Технические характеристики 32W300P

TV LCD 32W300P
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 450 кд/м2
Контрастность: 1200:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Интерфейс: S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2
Вес телевизора: 16.5 кг
Потребление от сети: 170 Вт
TOSHIBA 32W300P

Общие рекомендации по ремонту TV LCD

Возможные проявления неисправностей

- Телевизор TOSHIBA 32W300P не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передний панели

В таких случаях неисправность следует искать в первую очередь в модуле питания ETL-XPC-204T. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) STR-W6765 , LA5779, при остутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы CMF111B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты VCT6973G-B3-000, SIL9025CTU, TDA9832T. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TAFV-W623D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процесора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Внимание! Пользователям и владельцам телевизоров 32W300P, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Cкачать: Service manual and schematic diagram TOSHIBA 32W300PS.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard CMF111B показан на рисунке ниже:

CMF111B

CMF111B может применяться в телевизорах:

SHARP LC-26AD5RU-BK (Panel LK255T3LZ5AZ), SHARP LC-32AD5RU-BK (Panel LK315T3LZ5CZ LK315T3LZ93), TOSHIBA 32W300P 32W300Ps (Panel LC320W01 (SL)(22) ).

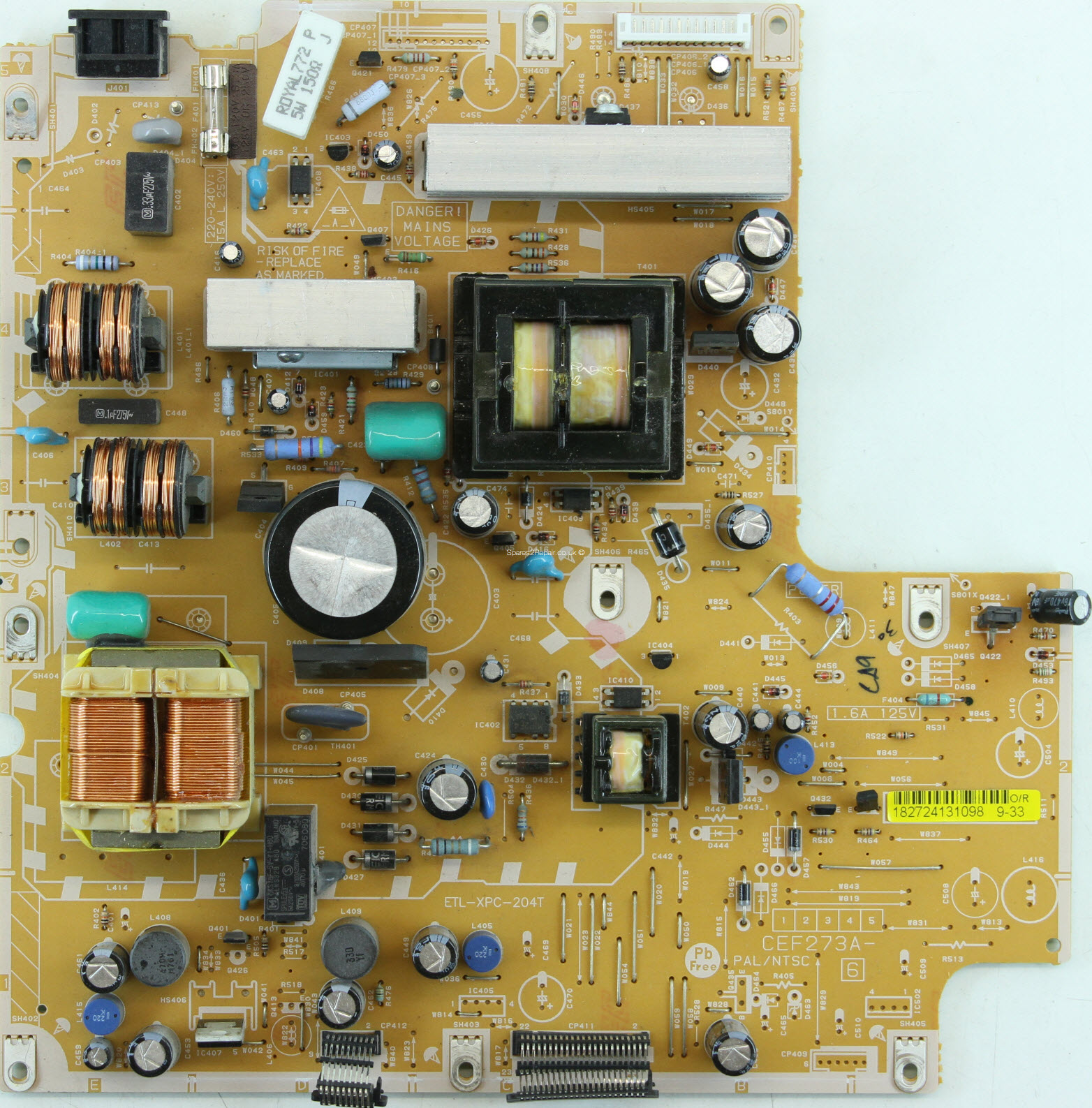

Внешний вид блока питания

Основные особенности устройства TOSHIBA 32W300P:

Установлена матрица (LCD-панель) LC320W01 (SL)(22) .
В управлении матрицей используется Тайминг-Контроллер (T-CON) LC370WXN1.
Для питания ламп подсветки применяется инвертор LC320W01.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 32W300P осуществляет модуль питания ETL-XPC-204T, либо его аналоги c использованием микросхем STR-W6765 , LA5779.
MainBoard - основная плата (материнская плата) представляет собой модуль CMF111B, с применением микросхем VCT6973G-B3-000, SIL9025CTU, TDA9832T и других.
Тюнер TAFV-W623D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC320W01-SL22
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 800:1
Display Colors : 16.7M (8-bit), CIE1931 71%
Response Time : 8/10 (Tr/Td)
Frequency : 60Hz
Lamp Type : 18 pcs EEFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
