Ремонт телевизора TOSHIBA 32SL833R

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора TOSHIBA 32SL833R, тип панели и применяемые модули. Состав модулей.

TOSHIBA LED
Model: 32SL833R

Chassis/Version: PE0961

Panel: T315HF01 V.0

T-CON: T315HW07 V9 CTRL BD 31T14-C0A

LED driver (backlight): T315HW07 V8 LED DRIVER BD 31T14-D04

PWM LED driver: MAX16814, RM5103

MOSFET LED driver: P3506DD, P1825AS

Power Supply (PSU): V71A00021400 PSLF131502A

MainBoard: PE0982 V28A001292A1

IC MainBoard: TMPM330FYFG, D2817R , RTL8304 , CS48540CQZ

Тuner: ENGS7305D5F


Технические характеристики 32SL833

LCD TV LED Smart 32SL833
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - опционально
Поддержка HD: 1080p Full HD
Яркость: 450 кд/м2
Контрастность: 4000:1
Контрастность динамическая: 4000000:1
Угол обзора: 178°
Время отклика пикселя: 5.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Количество каналов: 100
Телетекст: с памятью на 500 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: с подставкой: 12.1 кг
без подставки: 8.9 кг
Размеры: с подставкой 752x526x258 мм
без подставки 752x473x36 мм
Потребление от сети: 93 Вт
TOSHIBA 32SL833R

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор TOSHIBA 32SL833R не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.

В таких случаях неисправность следует искать в первую очередь в модуле питания V71A00021400. При остутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причина может быть как в питании светодиов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы PE0982 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы TMPM330FYFG, D2817R , RTL8304 , CS48540CQZ. Неисправности чипов BGA обычно легко выявить методом прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера ENGS7305D5F. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процесора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Дополнительно по ремонту MainBoard

Внешний вид MainBoard PE0982 показан на рисунке ниже:

PE0982

PE0982 может применяться в телевизорах:

TOSHIBA 42UL863R (Panel T420HF04 V.1 LED 75024795), TOSHIBA 46SL833R (Panel T460HF02 V.1), TOSHIBA 46UL863R (Panel T460HF02 V.1), TOSHIBA 37SL833R (Panel T370HF01 V.0), TOSHIBA 32SL833R (Panel T315HF01 V.0).

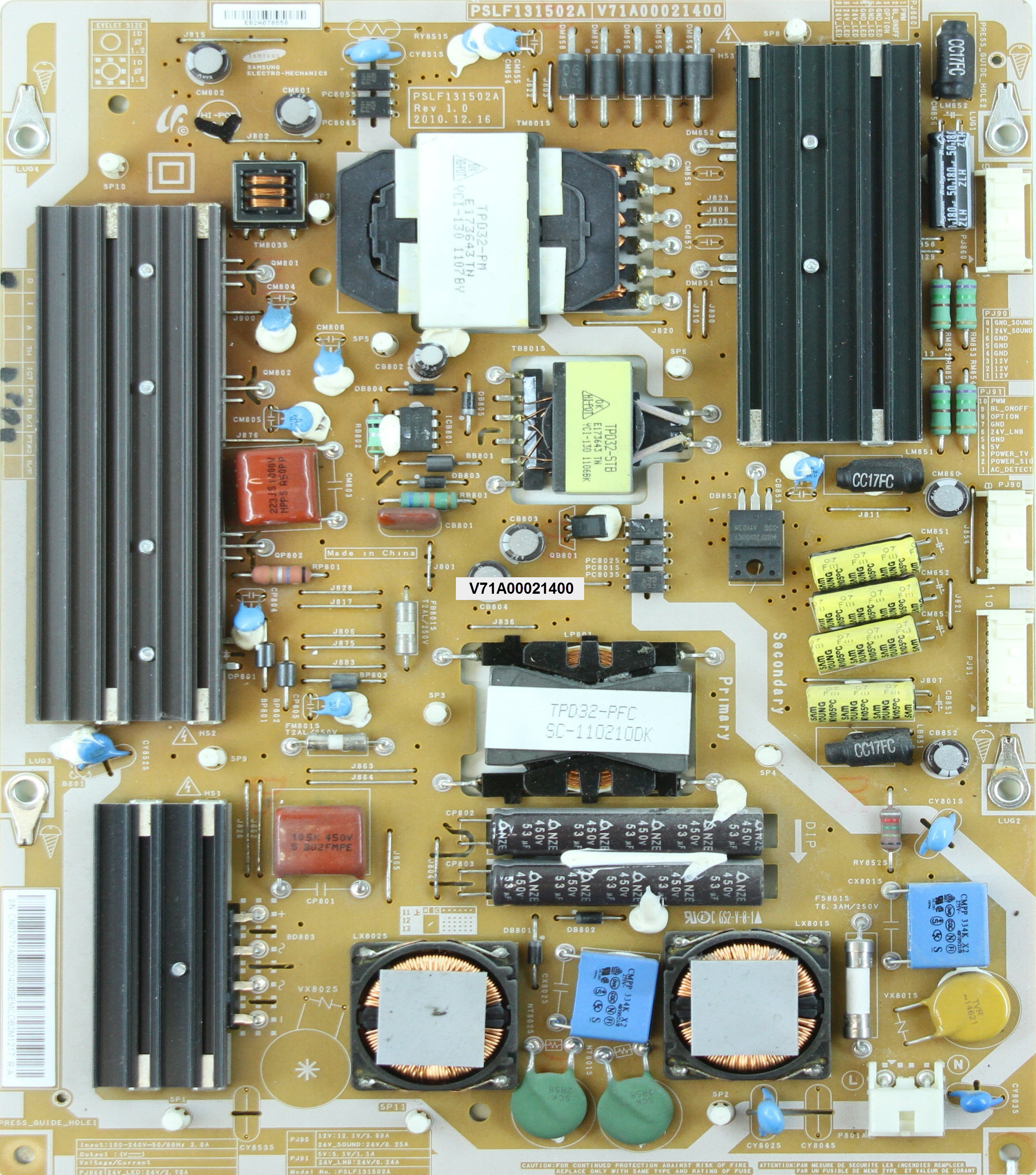

Внешний вид блока питания

Основные особенности устройства TOSHIBA 32SL833R:

Установлена матрица (LED-панель) T315HF01 V.0.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T315HW07.
Для питания светодиодов подсветки применяется LED-драйвер T315HW07, управляется ШИМ-контроллером MAX16814, RM5103. В качестве силовых элементов LED-драйвера применяются ключи типа P3506DD, P1825AS.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 32SL833R осуществляет модуль питания V71A00021400, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль PE0982, с применением микросхем TMPM330FYFG, D2817R , RTL8304 , CS48540CQZ и других.
Тюнер ENGS7305D5F обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
