Ремонт телевизора TOSHIBA 32A3000P

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора TOSHIBA 32A3000P, тип панели и применяемые модули. Состав модулей.

TOSHIBA
Model: 32A3000P

Chassis/Version: A3000P

Panel: LC320WX1 // LC320W01-SLA1 75007869

T-CON: 75009279

Inverter (backlight): 6632L-0420A rev0.8/rev0.9 75012513

PWM Inverter: OZ9966SN

MOSFET Inverter: FDD8447L

Trans Inverter: PW-BCT-3250 BJA4B7525

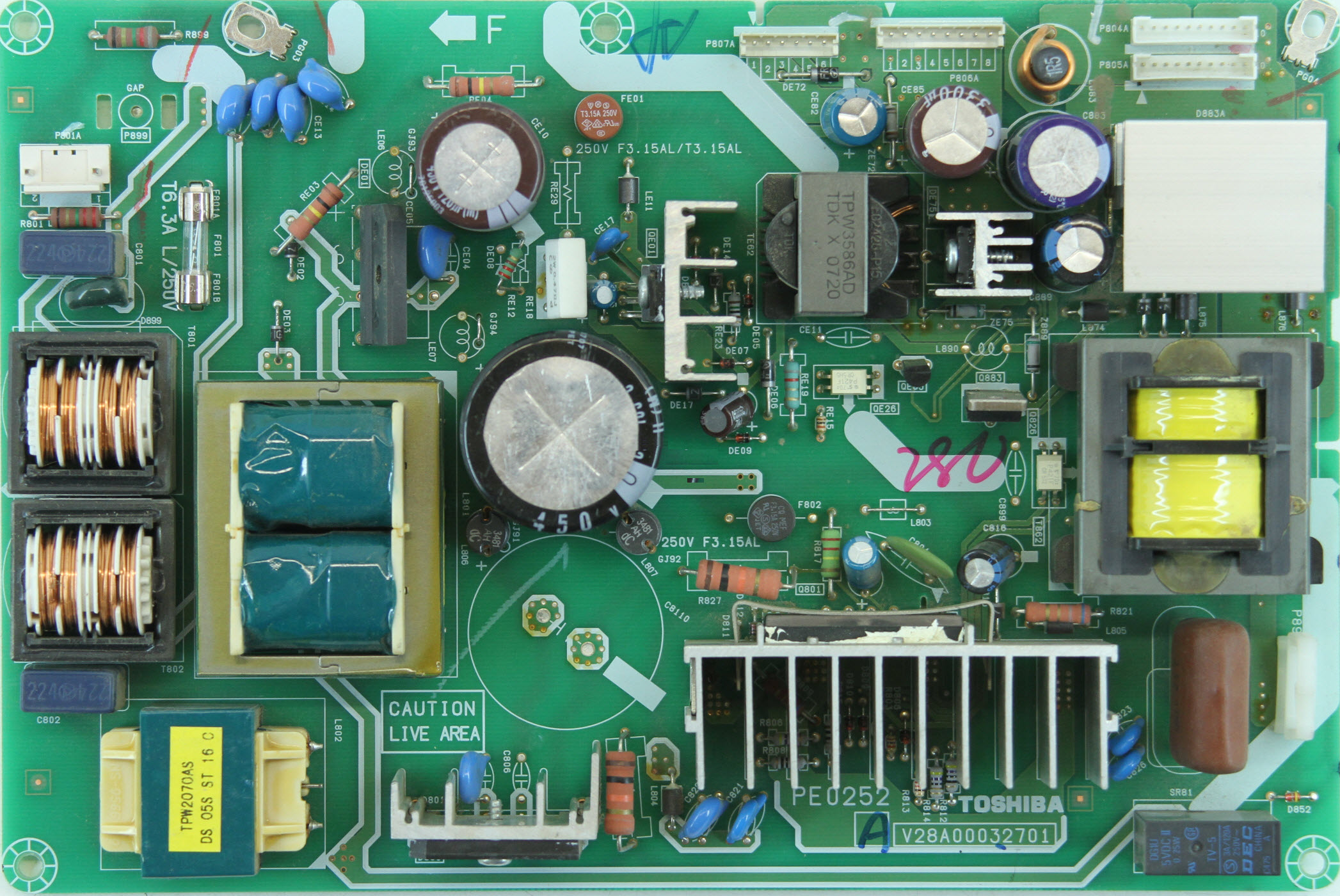

Power Supply (PSU): PE0252A V28A00032701 , PE0253S V28A000326A1

PWM Power: CE-1059

MOSFET Power: DH21AR, TPC8111

MainBoard: PE0288

IC MainBoard: CPU: TC90403FG; Scaler: FLI8541BE

Тuner: ENG37E01GF

Control: CT-865

Технические характеристики

TV LCD 32A3000
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 950:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI
Разъём наушников: есть
Вес телевизора: с подставкой: 16.2 кг
без подставки: 13.5 кг
Размеры: с подставкой 800x592x275 мм
без подставки 800x545x116 мм
Потребление от сети: 155 Вт
TOSHIBA 32A3000P

Общие рекомендации по ремонту TV LCD

Любой ремонт и диагностику телевизора TOSHIBA 32A3000P целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов, включая корпусные детали, дисплей, кнопки и шлейфы. Иногда только по некоторым признакам можно определить дальнейшее направление локализации неисправности. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

При неисправности модуля питания PE0252A V28A00032701 , PE0253S V28A000326A1, внешние проявления могут быть различными, например, TOSHIBA 32A3000P не включается совсем и нет никакой индикации контрольных лампочек на передней панели. Диагностику блока питания всегда следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить диоды выпрямительного моста и силовой ключ DH21AR на вероятность лавинного или теплового пробоя.
Силовые ключи в обратноходовых преобразователях выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора , которую проверить можно лишь заменой на новую или заведомо исправную.
Если в схеме модуля питания применяется активный Корректор Коэффициента Мощности (ККМ), выявлять неисправности иногда становится несколько сложнее. Знания, опыт, интуиция и навыки в таких случаях имеют большое преимущество для успешного ремонта.

Если у телевизора TOSHIBA 32A3000P нет изображения, а звук есть, неисправность следует искать в преобразователе питания ламп подсветки (инверторе). Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR.
В большинстве случаев, диагностика и ремонт инвертора 6632L-0420A rev0.8/rev0.9 75012513 затруднительна по причине организации защиты, которая отключает его в аварийных случаях во избежании возгораний при замыкании или обрывах в высоковольтных цепях и при разгерметизации ламп. Часто ремонтники блокируют цепи защиты, чтобы произвести необходимые замеры в контрольных точках инвертора для выявления причин возникновения дефекта.
Следует помнить, что в таких случаях есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора.


Внимание владельцам! Попытки самостоятельного ремонта телевизора TOSHIBA 32A3000P не рекомендованы производителем и могут привести к серьёзным негативным последствиям!


Скачать: Схема и сервис мануал Toshiba 32A3000P, 37A3000P, 42A3000P, 32A3030P, 37A3030P, 42A3030P

Дополнительно по ремонту MainBoard

Внешний вид MainBoard PE0288 показан на рисунке ниже:

PE0288

Основные особенности устройства TOSHIBA 32A3000P:

Установлена матрица (LCD-панель) LC320WX1 или LC320W01-SLA1 75007869.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 75009279.
Для питания ламп подсветки применяется инвертор 6632L-0420A, управляется ШИМ-контроллером OZ9966SN. В преобразователе инвертора установлен трансформатор PW-BCT-3250 BJA4B7525. В качестве силовых элементов инвертора применяются ключи типа FDD8447L.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 32A3000P осуществляет модуль питания PE0252A, либо его аналоги c использованием микросхем CE-1059 и силовых ключей типа DH21AR, TPC8111.
MainBoard - основная плата (материнская плата) представляет собой модуль PE0288, с применением микросхем CPU: TC90403FG; Scaler: FLI8541BE и других.
Тюнер ENG37E01GF обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC320WX1-SLB1
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 950:1
Display Colors : 16.7M/1.06B (8-bit / 8-bit + Dithering)
Response Time : 10/5 (Tr/Td)
Frequency : 120Hz (60Hz Input)
Lamp Type : 18 pcs EEFL Embedded (Inverter)
Signal Interface : LVDS (2 ch, 8/10-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
