Ремонт телевизора TOSHIBA 22DL833R 22DL834R

Техническое описание и состав телевизора TOSHIBA 22DL833R 22DL834R, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
TOSHIBA 22DL833R 22DL834R
LCD TV LED 22DL833
Диагональ экрана: 22" (56 см)
Формат экрана: 16:9
Разрешение: 1366x768
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Контрастность: 1000:1
Контрастность динамическая: 3000000:1
Угол обзора: 178°
Время отклика пикселя: 9 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Количество каналов: 100
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 5 Вт (2х2.5 Вт)
Акустика: два динамика
Интерфейс: AV, SCART, RGB, VGA, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 4.3 кг
без подставки: 3.9 кг
Размеры: с подставкой 530x375x155 мм
без подставки 530x340x55 мм
Потребление от сети: 29 Вт
TOSHIBA 22DL833R 22DL834R

TOSHIBA LED
Model: 22DL833R 22DL834R

Panel: LC216EXN (SD)(A1)

LED driver (backlight): 17PW05-3

PWM LED driver: 1579 (8)

MOSFET LED driver: MDS5652 (8)

Trans LED driver: 30067936 SMP-C2776

Power Supply (PSU): 17PW05-3

PWM Power: ICE3BR0665J (Standby)

MainBoard: 17MB60-3.1

IC MainBoard: CPU: MSD9WB7PX; DRAM: HY5PS121621C; NAND Flash: NAND512-A;

Тuner: DTOS403LH122E

Control: CT-8023

Общие рекомендации по ремонту TV LCD LED

Диагностику неисправности и ремонт TOSHIBA 22DL833R, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. Специфичные внешние повреждения некоторых элементов иногда могут обозначить дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.

В случаях, когда телевизор TOSHIBA 22DL833R не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания 17PW05-3 или отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров TOSHIBA). При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля - диодах выпрямителя и транзисторах в первичной цепи.
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора ICE3BR0665J (8), которую проверить можно лишь заменой на новую или заведомо исправную.

В тех случаях, когда у телевизора TOSHIBA 22DL833R пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности LED-драйвера (преобразователя для питания светодиодов подсветки панели LC216EXN (SD)(A1)). При включении телевизора, изображение может ненадолго появиться и сразу же исчезнуть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами светодиоды.
Для проверки исправности светодиодов и контактных соединений в цепи их питания необходима разборка панели.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DTOS403LH122E. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).

Внимание! Пользователям и владельцам телевизоров 22DL833R, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Прошивка на TOSHIBA 22DL833R от участников сибирского форума:

Download прошивки 22DL833R CRC: E2D8534E 16 Mbit (Pack 1.04MB), 00127AA2 8 Mbit (Pack 0.21MB)

Скачать: схема и сервис мануал Toshiba 22/26/32DL833R chassis 17MB60-3 Service manual and schematic diagram

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 17MB60-3.1 показан на рисунке ниже:

Материнская плата 17MB60-3.1 изготовлена с применением процессора MSD9WB7PX-2, совмещённого со скалером. Для его работы используются две микросхемы внешней оперативной памяти (DDR) HY5PS121621C и постоянное запоминающее устройство (ПЗУ) NAND512-A. Для опеспечения питания процессора применяются стабилизаторы 1.2V, 2.5V, 3.3V. Для DDR используется напряжение 1.8V, для питания NAND 3.3V. Ремонт целесообразно начинать с проверки питания дежурного режима (Stand-by) 3.3V. Далее в рабочем режиме следует проверить работоспособность всех линейных стабилизаторов и преобразователей напряжения. При наличии подсветки и отсутствии изображения, питание LCD панели 5V или 12V, в зависимости от применяемого типа панели, можно мерить непосредственно на разъёме LVDS. Типовая неисправность - сбой программного обеспечения ПЗУ NAND. При этом телевизор не включается и моргает индикаторами на панели. Обновляется через порт USB, если не повреждено ПО микросхемы SPI FLASH, в которой находится загрузчик, либо при наличии файла mboot.bin на носителе, в качестве которого можно использовать штатное содержимое SPI FLASH.

17MB60-3.1 может применяться в телевизорах:

TOSHIBA 19DL834R (Panel V185B1-LE2 30070337), TOSHIBA 22DL833R 22DL834R (Panel LC216EXN (SD)(A1)), TOSHIBA 22EL833R (Panel LC216EXN-SDA1 / LC216EXN-SCA1), TOSHIBA 26DL834R (Panel LC260EXN (SD)(A3)), TOSHIBA 19DL833R (Panel V185B1-LE2 REV. C1).

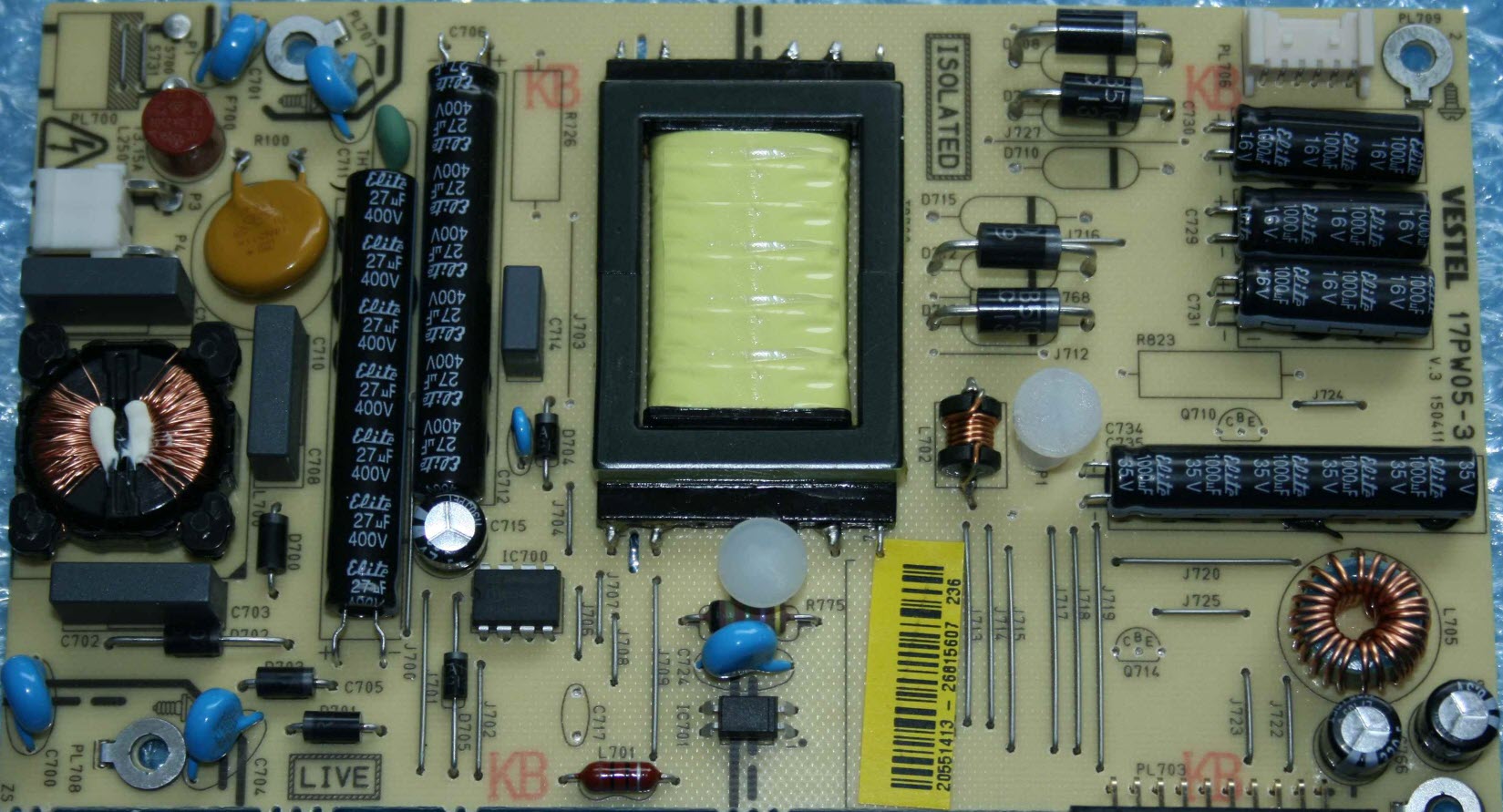

Внешний вид блока питания

Основные особенности устройства TOSHIBA 22DL833R:

Установлена матрица (LED-панель) LC216EXN (SD)(A1).
Для питания светодиодов подсветки применяется LED-драйвер 17PW05-3, управляется ШИМ-контроллером 1579 (8). В преобразователе LED-драйвера установлен трансформатор 30067936 SMP-C2776. В качестве силовых элементов LED-драйвера применяются ключи типа MDS5652 (8).
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 22DL833R осуществляет модуль питания 17PW05-3, либо его аналоги c использованием микросхем ICE3BR0665J (Standby).
MainBoard - основная плата (материнская плата) представляет собой модуль 17MB60-3.1, с применением микросхем CPU: MSD9WB7PX; DRAM: HY5PS121621C; NAND Flash: NAND512-A; и других.
Тюнер DTOS403LH122E обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC216EXN-SDA1
Type : a-Si TFT-LCD, Panel
Diagonal size : 21.6 inch
Resolution : 1366x768, WXGA
Display Mode : IPS, Normally Black, Transmissive
Active Area : 477.417x268.416 mm
Surface : Antiglare (Haze 13%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 68%
Response Time : 6 (G to G)
Frequency : 60Hz
Lamp Type : WLED Embedded (LED Driver)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0±0.5V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
