Ремонт телевизора SUPRA STV-LC2612W

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SUPRA STV-LC2612W, тип панели и применяемые модули. Состав модулей.

SUPRA
Model: STV-LC2612W

Panel: M260TWR1

MainBoard: JUG7.820.241.2

IC MainBoard: 26DF321, 24C04, 24C512, WJCE6353, TDA9886

Тuner: 8D1C/T1146

Технические характеристики

TV LCD STV-LC2612W
Диагональ экрана: 26" (66 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность динамическая: 3000:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Количество каналов: 100
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 16 Вт (2х8 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: 15 кг
Потребление от сети: 120 Вт
SUPRA STV-LC2612W

Общие рекомендации по ремонту TV LCD

Телевизор SUPRA выполненном на шасси , как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов. Часто по внешним признакам и характеру повреждений элементов появляется возможность сделать некоторые выводы и определить дальнейший алгоритм поиска дефекта до проведения необходимых замеров в контрольных точках. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, что характерно для определённых моделей SUPRA. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора , которую проверить можно лишь заменой на новую или заведомо исправную.

Иногда у телевизора SUPRA STV-LC2612W отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания).
В большинстве случаев, диагностика и ремонт инвертора затруднительна по причине организации защиты, которая отключает его в аварийных случаях во избежание возгораний при замыкании или обрывах в высоковольтных цепях и при разгерметизации ламп. Часто ремонтники блокируют цепи защиты, чтобы произвести необходимые замеры в контрольных точках инвертора для выявления причин возникновения дефекта.

На материнской плате, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов 26DF321 , 24C04 , 24C512 , WJCE6353 , TDA9886 ,  Tuner-8D1C/T1146, требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA можно диагностировать методом прогрева.

Помните! Попытки самостоятельного ремонта пользователями телевизора SUPRA STV-LC2612W без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

Основные особенности устройства SUPRA STV-LC2612W:

Установлена матрица (LCD-панель) M260TWR1.
Необходимые питающие напряжения для всех узлов телевизора SUPRA STV-LC2612W обеспечивает импульсный источник питания.

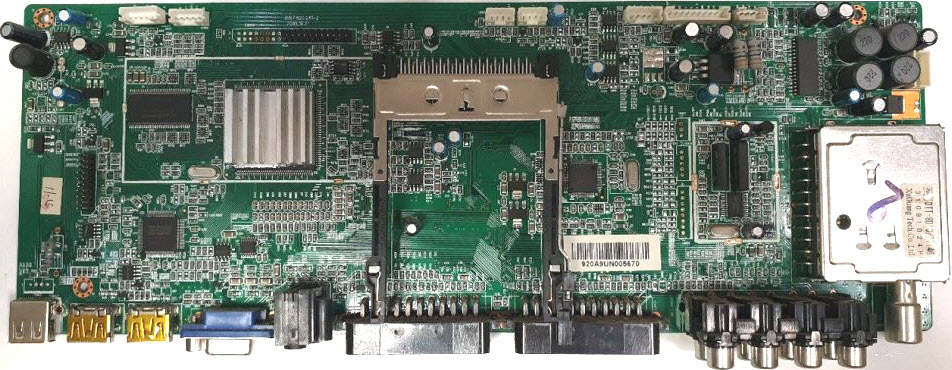

MainBoard - основная плата (материнская плата) представляет собой модуль JUG7.820.241.2, с применением микросхем 26DF321, 24C04, 24C512, WJCE6353, TDA9886 и других.
Тюнер 8D1C/T1146 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : IVO
Model : M260TWR1 R1
Type : a-Si TFT-LCD, Panel
Diagonal size : 26.0 inch
Resolution : 1366x768, WXGA
Display Mode : TN, Normally White, Transmissive
Active Area : 575.769x323.712 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 450 cd/m²
Contrast Ratio : 800:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 5 (Tr+Td)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V


Ближайшие в таблице модели:

SUPRA STV-LC2611W
Chassis: V1L06
Panel: T260XW02
T-con: MSDV2601-ZC09-01-B
Inverter: VIT1866.50 rev1
Inverter IC: OZ9902CGN
Inverter FET:5N50CR
Inverter Trans: MIP260B-T104 7X17
Power: MLT868 REV:1.2
Power IC: L6562D (PFC), SG3525AN
Power Fet: 13N50C
MAIN: JUG7.820.265-2
IC Main board: SVP-AX_256 NJW1142 TDA9885T/TDA9886T TDA7266 MPS1411 PI5V330S
Tuner: AFT7/W003
Remote: Service mode: CALL - RED - GREEN - YELLOW - CALL
SUPRA STV-LC2622WD
Chassis: CV9202L-T
Panel: MT215DW01
T-con: HM236WU1-100 X0.0
Inverter: VIT1866.50 rev1
Inverter IC: OB3362HP
Inverter FET:ME15N10-6
Inverter Trans: IVTEL 1900033 1036
Power: MIP260B
Power IC: L6561D , F9222L, KA3525A
Power Fet: 13N50C
MAIN: CVMV26L-A-20
IC Main board: TSUMV26KE-LF, 24C32, EN25F40-100GCP
Tuner: F21WT-3BAR-E
Remote: RC13b
